1.5 液晶彩电电源板维修提示
    1.5.1电源板常见维修方法
   （1）脱板维修法
    为了确保电源板和负载电路的安全，建议采用脱板维修的方法，将电源板从电视机上拆下来，单独对电源板进行维修。
    目前维修，大多为上门维修，在客户家全部完成维修作业，受条件的限制，往往需要将电源板拆下来，带回维修部进行脱板维修。而电源板的正常工作往往受主板控制系统的开关机控制，脱离主机后往往无法启动进入工作状态，需要模拟开机控制电压，由于多数电源板的开关机控制电压开机状态均为高电平，可用1～3.3kΩ电阻跨接在开关机控制端与副电源输出的＋5V或＋3.3V之间，为电源板输入模拟的开关机控制电压，迫使电源板启动工作。
    另外，开关电源电路在脱板维修时，由于无负载电路，空载和带负载状态下其输出电压往往不同，有的电源板因无负载电路还会进入保护状态不能启动，容易给维修造成误判，需要在开关电源输出端接假负载，模拟负载电路用电。
    开关电源部分一般选用 12V或24V摩托车灯泡作为假负载最好，也可选用120～330Ω的大功率电阻作为假负载，跨接在12V或24V输出端与冷地端之间。假负载和开机电压的连接位置在电源板输出连接器或电源板次级输出电压滤波电容两端，一是通过电路图输出连接器的引脚功能和电压标注选择连接点；二是多数电源板输出连接器的附近引脚直接标注功能和输出电压。

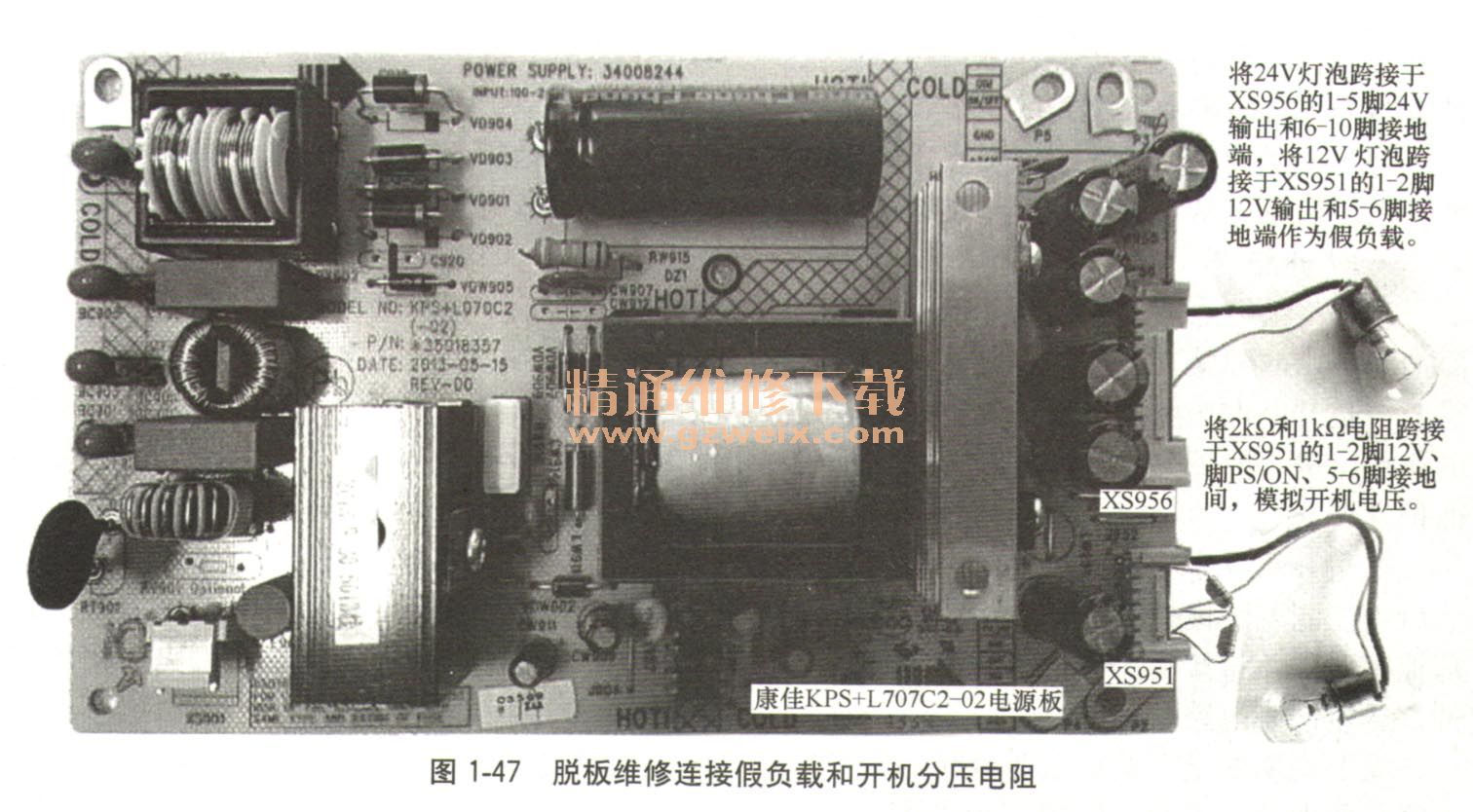

    具体操作如图1-47所示，该电源板为康佳KPS＋L707C2-02电源板，根据该机电路图和电源板上的标示，该电源板有2个输出连接器，其中XS951的引脚功能为：1、2脚为12V电压输出端，3脚为ON/OFF点灯控制端，4脚为DIM亮度控制端，5、6脚为接地端，7脚为PS/ON开关机控制端；XS956的引脚功能为：1～5脚为24V输出端，6～10脚为接地端，11脚为空脚，12脚为点灯控制端，13、14脚为亮度控制端。

    根据上述功能，将24V灯泡跨接于XS956的1～5脚和6～10脚之间，将12V灯泡跨接于XS9 51的1、2脚和5、6脚之间，作为电源板的假负载。由于连接器的引脚功能密集，直接将灯泡引线焊接在电源板下面对应引脚铜箔走线合适的焊点上。由于该电源板输出的电压为12V和24V，而开机控制电压为3～5V，采用2kΩ和1kΩ电阻串联分压，跨接于XS951的1、2脚12V输出和5、6脚接地端之间，分取4V左右电压，为XS951的7脚提供开机电压。上述假负载和开机分压电阻连接好后，在24V输出或12V输出端并联电压表，为电源板通电试机。为了防止电源板有故障，长时间通电造成电源板其他元件损坏，建议在通电时采用带按键开关的插座或插排，通电时用手半按插座或插排的开关（不要按到底，防止开关锁住），为电源板通电，观察灯泡亮度和电压表的电压，如果电压过高或发生冒烟、烧焦等现象，按电源开关的手马上松开断电。
    电源板上的元器件，多为专用元器件，一般要求使用原装配件。应急修理时，除必须考虑代换的元器件电性能参数指标与原型号一致或较高以外，部分元器件对体积和外观需要与原型号一样，否则会造成整机装配不良或元器件装不进去，还有可能造成与其他元器件短路。另外，由于屏内空间狭小，工作温度较高，更换的元器件对温度有一定的要求，比如电容，最好选择105℃电容。否则，电源易出现热稳定问题或可靠性工作问题。
   （2）外接电压法
    外接电压法就是将机外或机内适合需求的电压或信号，接入电源电压。一般提供两种电压。
    一是为驱动控制电路通过VCC电压，用一个输出12～20V的直流电源，接入驱动控制电路的VCC供电输入端，然后通电试机，测量该电路是否启动工作，如果启动工作，则是VCC控制电路故障，否则是驱动控制电路故障。由于驱动控制电路位于热低端，容易发生触电和损坏电源板或替代电源的事故，建议使用隔离变压器，并注意安全，分清热低端和冷低端。
    二是为开关机控制电路提供开机电压，一般在输出连接器上进行操作，先找到开关机控制引脚和5V电源输出引脚，由于开关机控制电压分为高电平和低电平两种，高电平开机的直接将开关机控制引脚与待机＋5V相连接；低电平开机的直接将开关机引脚与冷低端相连接，连接后，即可通电对电源板输出电压进行测量。
   （3）短路法
    短路法就是将控制电压或保护触发电压短路，然后检测短路后的电压变化，判断故障范围。短路法主要有两种。
    一是短路稳压电路或保护电路的光耦。液晶彩电的开关电源较多地采用了带光耦合器的直接取样稳压控制电路，当输出电压高时，可采用短路法来测定故障范围。短路检修法的应用步骤是：先把光耦合器的光敏接收管的两脚短路，或用数十欧姆电阻短接，相当于减小了光敏接收管的内阻，如果测主电压仍未变化，则说明故障在开关变压器的初级电路一侧；．反之，故障在光耦合器之前的电路。
二是短路保护触发电压。保护检测电路检测到故障时，往往向保护执行电路送入高电平触发电压，引发自动关机故障，维修时，可找到该触发电压的关键点，如模拟可控硅的b极、保护电路输出端的隔离二极管的正极，将其对地短路，可解除保护，再对开关电源进行维修。
    需要说明的是，短路法应在熟悉电路的基础上有针对性地采用，不能盲目短路，以免将故障扩大。另外，从检修的安全角度考虑，短路之前应断开负载电路。
   （4）开路法
    就是将关键点或组件切除，解除该电路对开关电源的影响，然后开机判断故障范围，若故障消除，则故障就在切除的部分。开路法有以下两种。
    一是开路保护触发电压。如电源中遇到保护故障，可以断开保护检测电路与保护执行电路的连接，进行故障判断；如果断开该保护检测电路后，开机不再保护，则是该检测电路引起的保护。
    二是开路发生故障的单元电路。遇到部分电路损坏又苦于没有配件时，可以切除该电路，然后给控制电路模拟一个正常信息。比如遇到PFC部分外部控制元件损坏时，就可以拆掉外部控制元件，直接将控制信息传输到PFC电路，使PFC得到供电照样正常工作，一旦买到配件，尽量恢复电路原貌。
    需要说明的是，检修电源板时，需要断开一部分负载或电路，但一定不能断开稳压电路和尖峰吸收电路，否则可能损坏元器件。
   （5）代换法
    当电源电路板因故无法修复时，也可采用整板代换的方法维修。代换时需挑选输出电压相同、输出电流和功率等于或大于被代换的电源板，并注意开关机电路的控制电路与新电源板匹配。
    当选择的电源板缺少一组电压输出时，如果缺少的一组电压较低，可用较高的一组输出电压，用三端稳压器稳压后替换，如选择的电源板输出＋24V、＋12V、＋5V三组，而被代换的电源板需要＋24V、＋12V、＋9V、＋5V四组电压，可在＋12V输出端外接7809三端稳压器稳压后，产生＋9V，以满足代换需求。
