1.3电源板电路组合
    1.3.1单一开关电源型
   （1）电路结构和特点
    单一开关电源型就是只有一个开关电源电路的电源板，一般只输出一种12V电压，少数单一开关电源型电源板输出两到三种电压，在12V的基础上，增加输出5V电压，为主板控制系统供电；也有个别单一开关电源型电源板增加输出＋18V或24V电压，为伴音功放或背光灯电路供电。输出一种12V电压的电源板，经连接器送到主板后，由主板的DC/DC变换器变换后，再产生整机小信号处理电路所需的5V、3.3V、1.8V等几种低压，为主板上的控制系统和小信号处理电路供电。

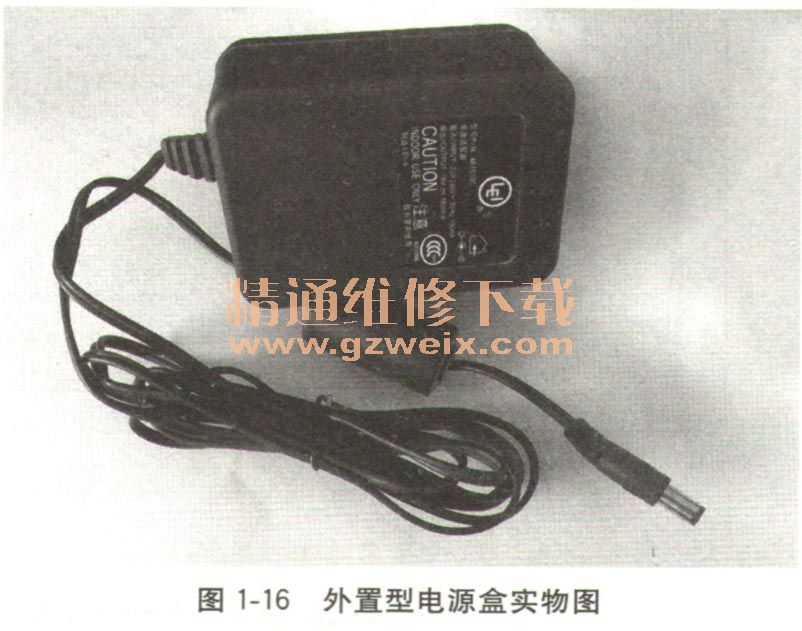

    单一开关电源型电源板分为外置型和内置型两种，外置型单一开关电源型电源板是指电源板安装在液晶彩电外部电源盒中，通过连接线及插头与液晶彩电连接，将输出电压送到电视机中，这种开关电源一般称为电源适配器，实物如图1-16所示。

    内置型单一开关电源型电源板安装于液晶彩电内部，通过连接器和连接线与电视机内部的主板、背光灯板、逻辑板等负载电路相连接，为负载电路供电。图1-17是康佳型号为KPS＋L036C1-01的内置型单一开关电源型电源板的实物图解，该电源板编号为34006834，版本号为35014790。应用于LED24H595、LED24T598、LED24HS92、LED24HS95、LED23HS95、LED26HS95等超薄液晶彩电中。电路组成方框图如图1-18所示，该电源板由两部分组成：一是市电抗干扰整流滤波电路，滤除市电干扰脉冲，并将AC 220V市电整流滤波，产生＋300V直流电压，为开关电源电路供电；二是由内含振荡驱动和MOSFET开关管的FSQ0465R（UB901）、变压器TB901为核心组成的开关电源，将市电整流滤波后产生的＋300V直流电压转换为＋12VA电压和＋12VSB/3A电压，分别输往伴音功放和主板、背光灯板。



    外置型和内置型两种单一开关电源型电源板电路简单、功率小，输出电压降低，常应用于小屏幕液晶彩电中，在电源板上多不设开关机控制电路，开关机电路设置主板上，控制DC-DC降压转换电路；少数单一开关电源型电源板在电源板上设有开关机控制电路，开关电源大多设有1路主输出电压、2到3路次输出电压，主输出电压为主板控制系统供电，开关机电路采用控制次输出电压的方式。
   （2）故障维修提示
    单一开关电源型电源板发生故障无电压输出时，首先区分是抗干扰和整流滤波电路故障还是开关电源电路故障。区分的方法是测量＋300V滤波电容两端电压，无＋300V电压故障在抗干扰和市电整一流滤波电路，如果测量保险丝熔断，需要排除电源板短路、、漏电故障，常见为抗干扰电路电容器、整流全桥二极管、＋300V大滤波电容、开关电源厚膜或开关管击穿所致；有＋300V电压故障在开关电源电路，检查启动电路、厚膜电路、变压器及其次级整流滤波电路。

    1.3.2副电源＋主电源组合型
   （1）电路结构和特点
    副电源＋主电源组合型电源板是在电源板上设置了副开关电源和主开关电源两个电源电路，待机时只有副电源工作，为主板控制系统供电；开机时主电源启动工作，为主板小信号处理、伴音功放、背光灯板供电。这种组合形式减小了待机时电源板的损耗。

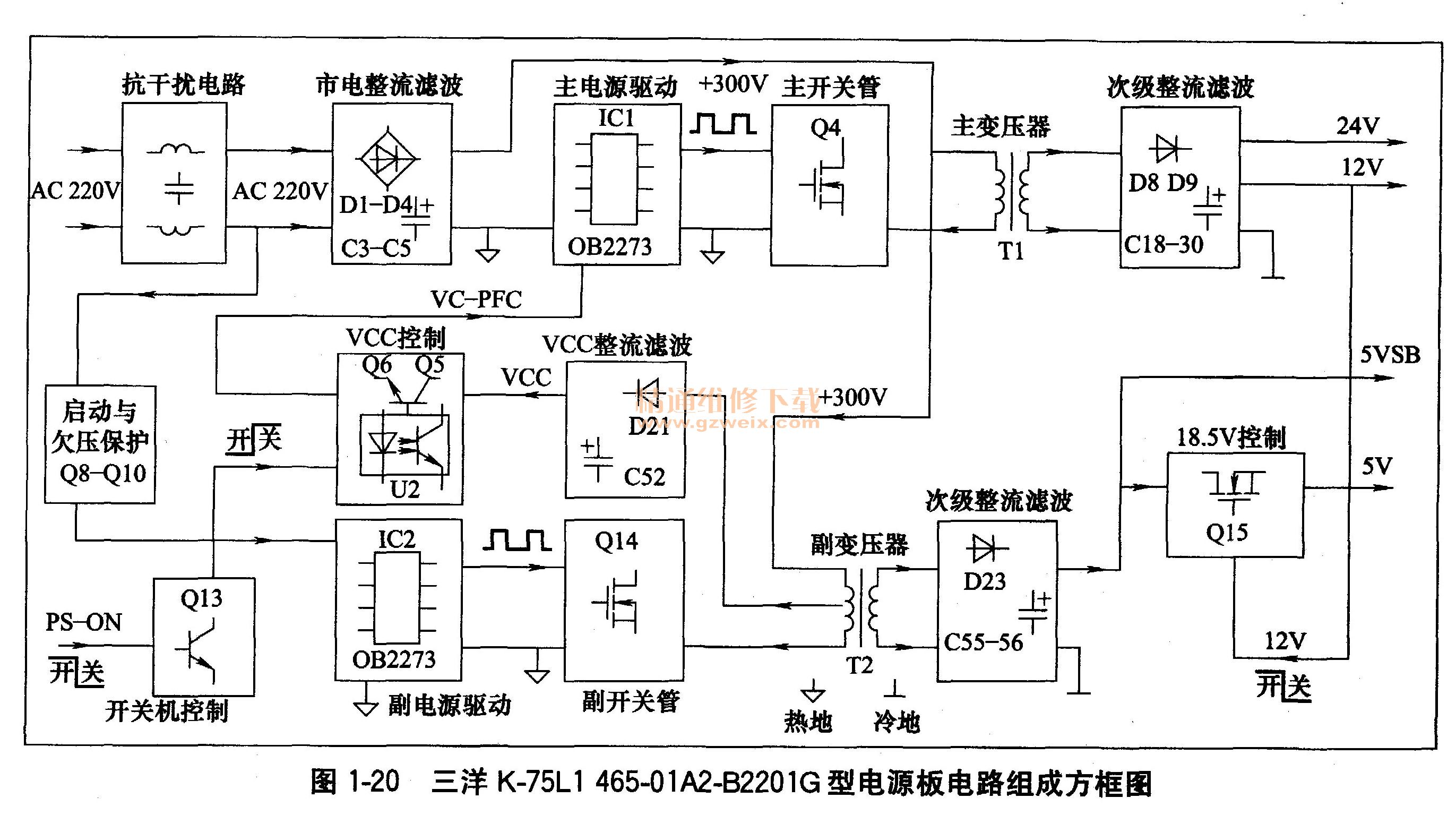

    图1-19是三洋32CE360液晶彩电采用的副电源十主电源组合型电源板实物图解，型号为K-75L1465-OlA2-B2201G。电源板电路组成方框图如图1-20所示，由两部分组成：一是由驱动电路OB2273（IC2）和MOSFET开关管Q14、变压器T2为核心组成的副电源。通电后，副电源首先工作，在冷地端产生5VSB电压，为主板控制系统供电，同时5VSB电压经开关机电路Q15控制后输出5V电压，为主板小信号电路供电；在热地端产生VCC电压，经开关机电路控制后产生VC-PFC电压为主电源驱动电路IC1提供工作电压。二是由驱动电路OB2273（IC1）、推动电路Q2、Q3和MOSFET开关管Q4、变压器T1为核心组成的主电源，遥控开机后启动工作，产生24V电压，为背光灯板供电；产生12V电压，为主板伴音功放等负载电路供电。开关机控制采用控制主电源驱动电路OB2273的VC-PFC供电和控制副电源5V电压输出的方式。



    副电源十主电源组合型电源板通电后，AC 220V市电经抗干扰电路和整流滤波电路后，产生的＋300V电压，首先送到副电压电路，副电源首先工作，产生＋5V电压和VCC电压，＋5V电压为主板控制系统供电，控制系统进入工作状态，指示灯点亮；遥控开机后，控制系统输出高电平开机电压，控制开关机为主板驱动电路（或厚膜电路）提供VCC供电，主电源启动工作，为主板小信号处理电路、伴音功放电路、背光灯板提供所需12V或24V工作电压。
   （2）故障维修提示
    副电源十主电源组合型电源板发生故障时，引发无光栅、无伴音、无图像的三无故障，其故障现象有两类。
    一是引发开机三无，指示灯不亮故障，其故障范围在市电抗干扰电路、整流滤波电路和副电源电路。区分方法是测量整流滤波电路＋300V滤波电容两端电压，无＋300V电压故障在抗干扰和市电整流滤波电路；有＋300V电压故障在副电源电路，检查副电源启动电路、驱动电路或厚膜电路、变压器及其次级整流滤波电路。
    二是引发开机三无，指示灯亮故障，其故障范围在主电源和开关机控制电路。区分方法是测量主电源驱动电路（或厚膜电路）的VCC供电，无VCC供电，故障在开关机控制电路和VCC整流滤波电路；有VCC供电，故障在主电源电路，检查主电源驱动电路或厚膜电路、变压器及其次级整流滤波电路。
