1.4.2市电整流滤波电路识图与工作原理
   （1）电路作用
    AC 220V市电经过抗干扰电路滤除干扰脉冲后，送到市电整流滤波电路，电路原理如图1-28右侧所示，由整流全桥（或4个整流二极管）VD801、滤波电容器C807、C808、滤波电感L805等元件组成。其中滤波电路有的电源板只用一个滤波电容器，有的采用一个电感和一个电容器组成LC滤波电路；有的采用两个电容器和一个电感线圈组成二式滤波电路。
    整流滤波电路的作用：将交流220V市电整流滤波，产生约＋300V直流电压。无PFC校正电路的电源板，滤波电容器设计的容量较大，一般在100～330μF，整流滤波后产生约＋300V稳定的直流电压，为主副开关电源供电；设有PFC校正电路的电源板，滤波电容器设计的较小，一般在0.47～1μF之间，整流滤波后产生约300V的100Hz的脉动直流电压，待机时负载电流较小，该电压接近300V，开机后负载电流增大时，降为230～250V左右，为PFC校正电路供电。
     （2）工作原理

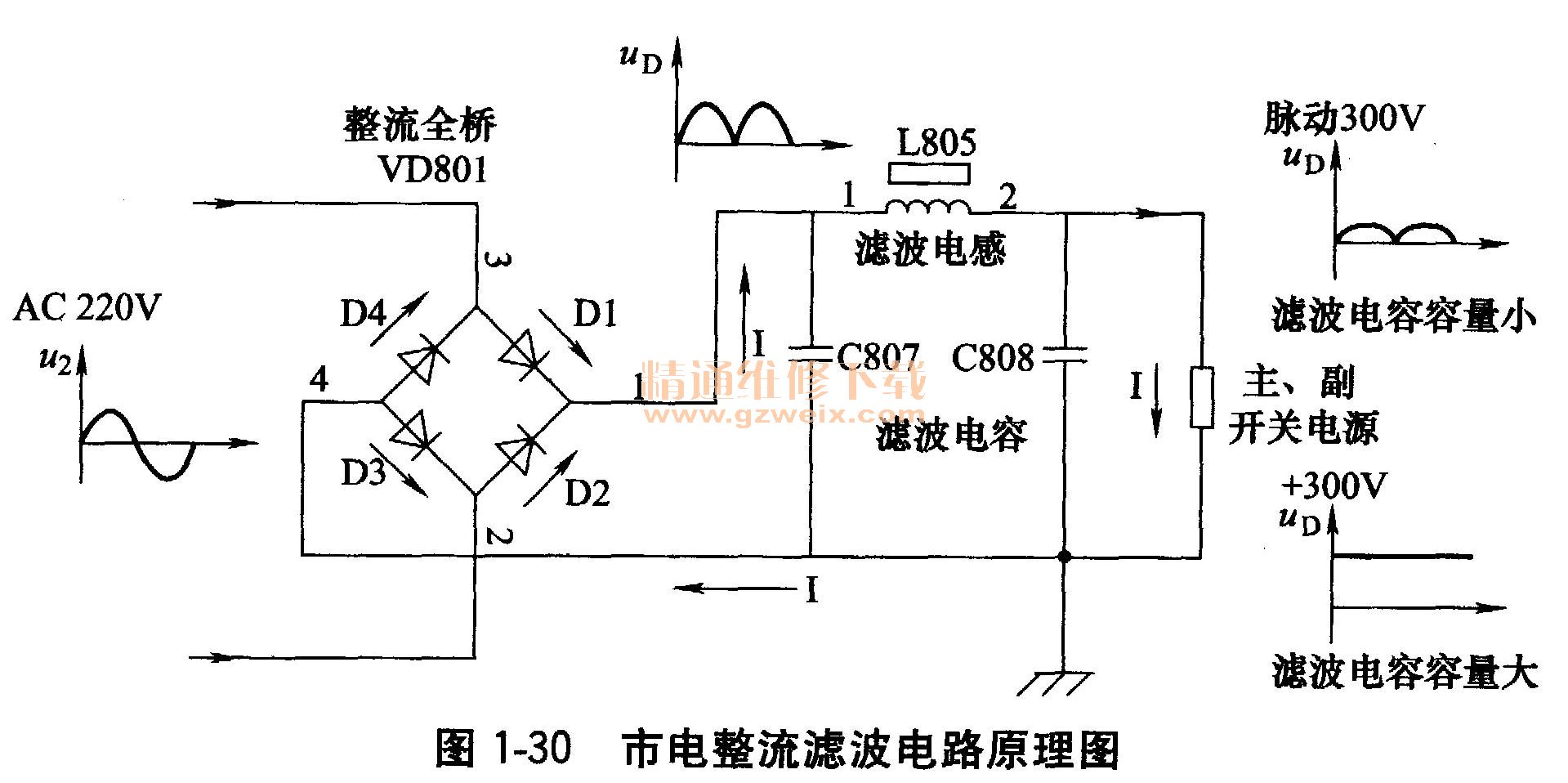

    市电整流滤波电路采用全桥整流的方式，由4只二极管组成全桥方式，利用二极管的单方向导电特性，将交流电变换为单向脉动电压，再经滤波电容器的充电、放电作用，平滑整流后输出的脉动成分，变为直流电压或脉动直流电压。工作原理示意图如图1-30所示。

    当交流市电为正半周，使VD801的3脚为正、2脚为负时，二极管D1、D3导通，D2、D4截止；电流经D1、FB901、主副开关电源电路、D3构成回路；当交流市电为负半周，使VD801的2脚为正、3脚为负时，二极管D2、D4导通，D1、D3截止；电流经D2、L805、主副开关电源电路、D4构成回路。这样交流电的正、负半周经整流滤波后，在滤波电容0807、C808两端形成直流或脉动直流电压，为负载主、副开关电源供电。
     （3）识图技巧
    市电整流滤波在电路板上实物如图1-29下部所示，位于抗干扰电路附近。由于整流全桥体积较大、工作时热量较大，固定在散热片上，有4个较粗的引脚，比较容易识别和查找，顺着整流全桥的输出端即可找到滤波电容C807、C808。整流滤波电路元件较大，均安装于电路板的正面，便于识别。其中采用PFC校正电路的电源板滤波电容器容量较小，一般选用0.1～
0.47μF的高频特性好的涤纶电容器、耐压在630V以上；无PFC校正电路的电源板滤波电容器容量较大，一般选用100～470μF的电解电容器、耐压在450V以上。
   （4）易发故障
    抗干扰电路易发整流全桥VD801内部二极管击穿、滤波电容器C807、C808击穿故障，烧断保险丝或限流电阻。如果发现保险丝烧断，需注意检查市电整流滤波电路元件是否发生击穿故障。
   （5）维修提示
    维修时通过测量滤波电容器C807、C808两端的电压即可判断抗干扰电路和整流滤波电路是否正常。采用PFC校正电路的电源板滤波电容器两端正常电压待机时为300V左右，开机后在230～250V之间；无PFC校正电路的电源板滤波电容器两端正常电压待机时为＋300V左右，开机后略有降低。如果滤波电容器两端无电压，一是市电输入抗干扰电路发生开路故障；二是抗干扰电路、整流滤波电路、电源板初级电路发生严重击穿短路故障，将保险丝或限流电阻烧断。
    维修整流滤波电路通常采用电阻测量法，测量整流滤波电路VD801、C807、C808的电阻值，即可快速准确的判断故障范围。其中整流全桥VD801内部4个二极管具有正向电阻小，反向电阻很大的特性。用指针式万用表RX1挡在路测量正向电阻仅几十欧姆，用R ×10k挡在路测量反向电阻为几十千欧，拆下整流全桥测量反向电阻为无穷大。如果正反向电阻均很小，则是内部二极管击穿，如果正反向电阻均很大，则是内部二极管开路。阻值变大或开路。
    在路测量滤波电容器C807、C808，阻值在几十千欧，并具有充放电现象；如果测量其阻值较小，则可判断滤波电容击穿，如果阻值较大但无充放电现象，则滤波电容失效或容量减小。拆下滤波电容测量，涤纶电容器反向电阻无穷大，电解电容器充放电完毕后，反向电阻为几百千欧以上，越大越好。
    上述元件损坏时，应按照元件的规格、参数更换，实在没有参数完全符合的元件，可在10％元件参数范围内挑选元件代换。整流全桥和电容器一定注意选择耐压高于原参数的元件代换，全桥的最大电流要大于原型号全桥，电解滤波电容的容量可适当增加，以增强滤波效果。
