    1.3.3 PFC＋单一开关电源组合型
   （1）电路结构和特点
    PFC电路是大屏幕液晶彩电电源板普遍采用的功率因数校正电路，该电路串联在市电整流滤波电路和主电源之间，将整流滤波后的供电电压和电流校正为同相位，提高功率因数，减少电源干扰，并将主电源的供电电压提升到370～400V左右。PFC电路可与单一开关电源型组合，也可与副电源＋主电源组合型电源板组合。
    PFC＋单一开关电源组合型电源板是在单一开关电源和整流滤波电路之后，增加了功率因数校正电路（（PFC），市电整流滤波后产生的100 Hz脉动电压，经PFC电路校正后，将供电电流和电压校正为同相位，并将开关电源电路的供电电压提升到380V，提高了电源板效率和带负载能力。通电后PFC电路和主电源启动工作，为主板小信号处理、伴音功放、背光灯板供电。

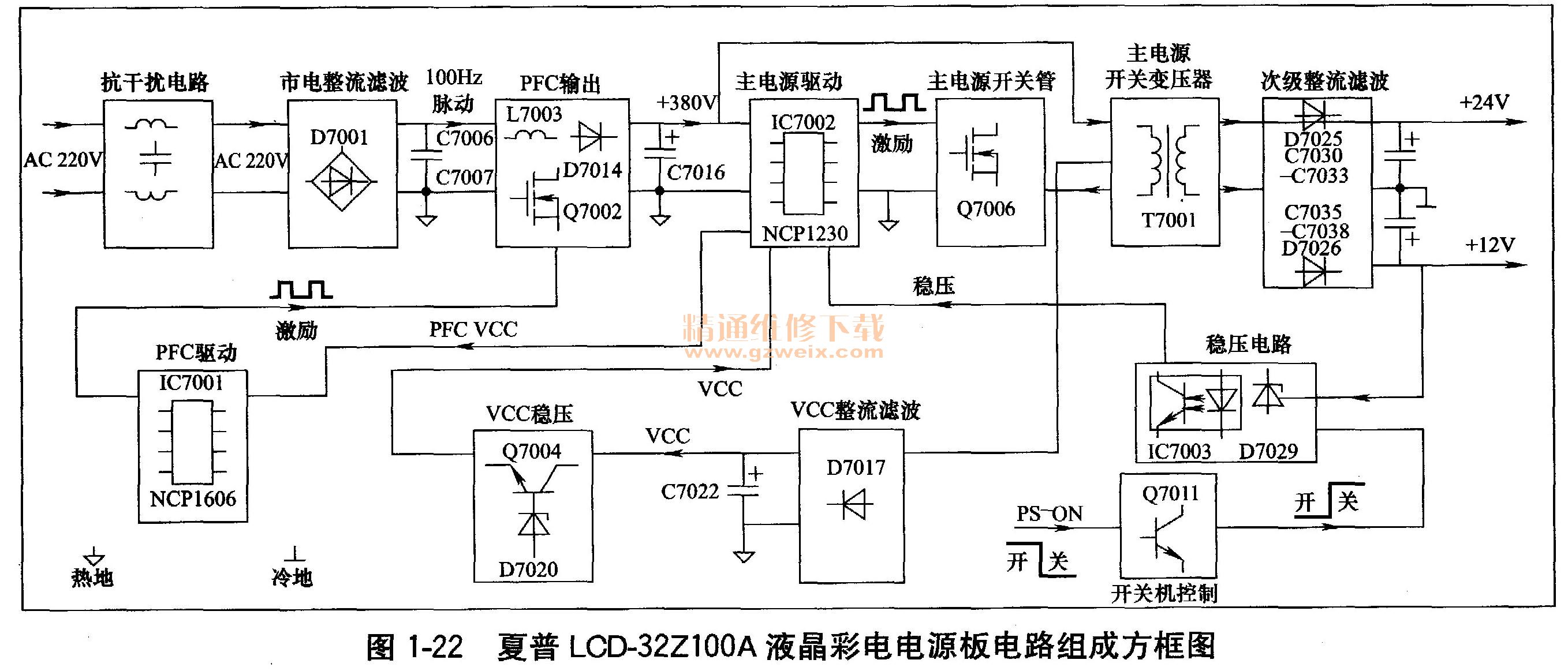

    图1-21是夏普LCD-32Z100A液晶彩电采用的PFC＋单一开关电源组合型电源板实物图解，型号有三种，分别为QKITPF185WJZZ、QPWBFF185WJN1/2/3、DONTKF185FMOl/WJN3，三种电源板电路结构基本相同，应用于夏普LCD-32Z100A、LCD-32Z100AS、LCD-32L100A、LCD-32G100A等液晶彩电中。电源板电路组成方框图如图1-22所示，该电源板由两部分组成：一是以集成电路NCP1606（IC7001）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到380V，为主开关电源供电；二是以集成电路NCP1230（IC7002）为核心组成的主开关电源，产生＋12V和＋24V电压，为主板和背光灯板供电。开关机控制电路采用控制稳压电路误差放大器取样电压的方式，从而控制开关电源待机时输出低电压，降低待机损耗；开机时输出正常高电压，满足负载电路供电需求。

    PFC＋单一开关电源组合型电源板通电后，AC 220V市电经抗干扰电路和整流滤波电路后，产生的100Hz的峰值300V脉动电压，该电压经PFC充电电路向PFC滤波电容充电，形成＋300V的直流电压，为主电源提供启动电压，主电源首先启动工作，并向PFC驱动电路提供VCC工作电压，PFC电路启动工作，将主电源供电由初始状态的＋300V提升到＋380V，主电源进入正常工作状态，产生＋12V和＋24V电压，为主板和背光灯板供电。
   （2）故障维修提示
    PFC十单一开关电源组合型电源板发生故障时，引发无光栅、无伴音、无图像的三无故障，其故障现象有两类。
一是引发开机三无，指示灯不亮故障，其故障范围在市电抗干扰、整流滤波电路和开关电源电路。区分方法是测量PFC输出整流滤波电路大滤波电容两端电压，该电压启动时为＋300V，启动后上升到＋380V。PFC滤波电容两端无电压故障在抗干扰和市电整流滤波电路；有电压故障在开关电源电路，检查开关电源启动电路、驱动电路或厚膜电路、变压器及其次级整流滤波电路。
    二是引发开机三无，指示灯亮，主电源输出电压降低到正常时的1/21/3，其故障范围在开关机控制电路，一是主板故障，未向电源板送来开机电压；二是开关机控制电路和稳压控制电路故障，造成主电源输出电压过低。区分方法是测量开关机控制电路的控制电压是否为开机电压，如果为开机电压，故障在电源板开关机控制和稳压控制电路；否则故障在主板控制系统。
    三是PFC电路输出电压仅为＋300V，则是PFC电路未工作造成的，一是检查PFC读取到电路的VCC供电；二是检查PFC驱动电路和升压输出电路，PFC输出滤波电容容量减小或失效，也会造成PFC输出电压降低，开关电源带负载能力减弱或因供电不足而保护关机。
    1.3.4 PFC＋副电源＋主电源组合型
   （1）电路结构和特点
    PFC＋副电源＋主电源组合型电源板，是在副电源＋主电源组合型电源板基础上增加了PFC功率因数校正电路。
    图1-23是创维LED液晶彩电采用的168P-P42TTT 10型PFC＋副电源十主电源型电源板实物图解，应用于创维42LED10、47LED10等超薄液晶彩电中，图1-24是PFC＋副电源十主电源组合型电源板电路组成方框图。

    该电源板由三部分组成：一是以集成电路SSC2001S（U1）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路STRA6159M（U3）为核心组成的副开关电源，产生＋5V电压和VCC电压，＋5V为主板控制系统供电；三是以集成电路SSC9512S（U5）为核心组成的主开关电源，产生＋24V、＋12V电压，为主板和背光灯板供电。开关机电路采用控制PFC和主电源驱动电路V（℃供电的方式。
    由于该电源板为大屏幕液晶彩电电源供电，设有PFC功率因数校正电路，提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染。主电源采用半桥式推挽输出电路，为了提高输出功率，PFC电路往往采用两个储能电感和两个PFC开关管组成的并联型PFC电路，主电源设有两个主电源输出变压器。
    开关机采用控制PFC电路和主电源驱动电路VCC供电的方式。通电后，AC 220V市电整流滤波后的100Hz脉动电压，经PFC电路为PFC滤波电容充电，产生待机状态＋300V电压为副电源供电，副电源首先工作，产生＋5V电压和VCC、＋5V电压为主板控制系统供电，指示灯点亮；遥控二次开机后，开关机控制电路将副电源产生的VCC电压送到PFC驱动电路和主电源驱动电路，PFC电路和主电源启动工作，PFC电路将供电电压提升到＋380～＋400V，为主电源供电，同时将副电源工作电压提升到＋380～＋400V；主电源启动工作后，将＋380～＋400V供电转换为两组＋24V、＋12V电压，为主板和背光灯板供电。
   （2）故障维修提示
    PFC＋副电源＋主电源组合型电源板发生故障时，引发无光栅、无伴音、无图像的三无故障，其故障现象有两类。
    一是引发开机三无，指示灯不亮故障，其故障范围在市电抗干扰电路、整流滤波电路和副电源电路。区分方法是测量PFC滤波电容两端待机状态的300V电压，无300V电压故障在抗干扰和市电整流滤波电路；有300V电压故障在副电源电路，检查副电源启动电路、驱动电路或厚膜电路、变压器及其次级整流滤波电路。
    二是引发开机三无，指示灯亮故障，其故障范围在PFC电路、主电源和开关机控制电路。区分方法是：遥控开机后，测量PFC滤波电容两端电压，该电压待机状态为＋300V，遥控开机后上升到＋380～＋400V，如果该电压仅为＋300V，则是PFC电路或开关机控制电路故障；测量PFC驱动电路或主电源驱动电路的VCC供电，无VCC供电故障在开关机控制电路和VCC整流滤波电路；有VCC供电，故障在PFC电路。如果 PFC电路输出的＋380～＋400V和开关机控制电路输出的VCC电压正常，故障在主电源电路。检查主电源驱动电路、半桥式输出电路开关管、变压器及其次级整流滤波电路。
    需要注意的是：带有PFC功率因数校正电路的电源板，有的主电源具有PFC输出电压检测电路，当PFC电路不工作或输出电压过低时，主电源据此停止工作；而有的主电源没有PFC输出电压检测电路，当PFC电路不工作或输出电压降低时，主电源照常工作，只是带负载能力稍有降低，甚至不影响电源板的正常工作。当遇到后者PFC电路发生不工作故障，输出电压降低时，由于技术和元件问题无法维修时，可暂时不予维修。
