1.4.6 LED背光灯电路识图与工作原理
   （1）电路作用
    LED背光灯电路由驱动控制电路、升压输出电路、均流控制电路三大部分组成。其中升压输出电路由储能电感、升压MOSFET开关管、续流管、升压滤波电容组成；均流控制电路由均流MOSFET开关管构成。
    LED背光灯电路的作用：将开关电源供给的电压升压后，为LED背光灯串正极供电，同时对LED背光灯串负极回路电流进行调整，达到调整亮度和均流控制的目的，确保背光灯亮度稳定、均匀、光谱良好。
     （2）工作原理

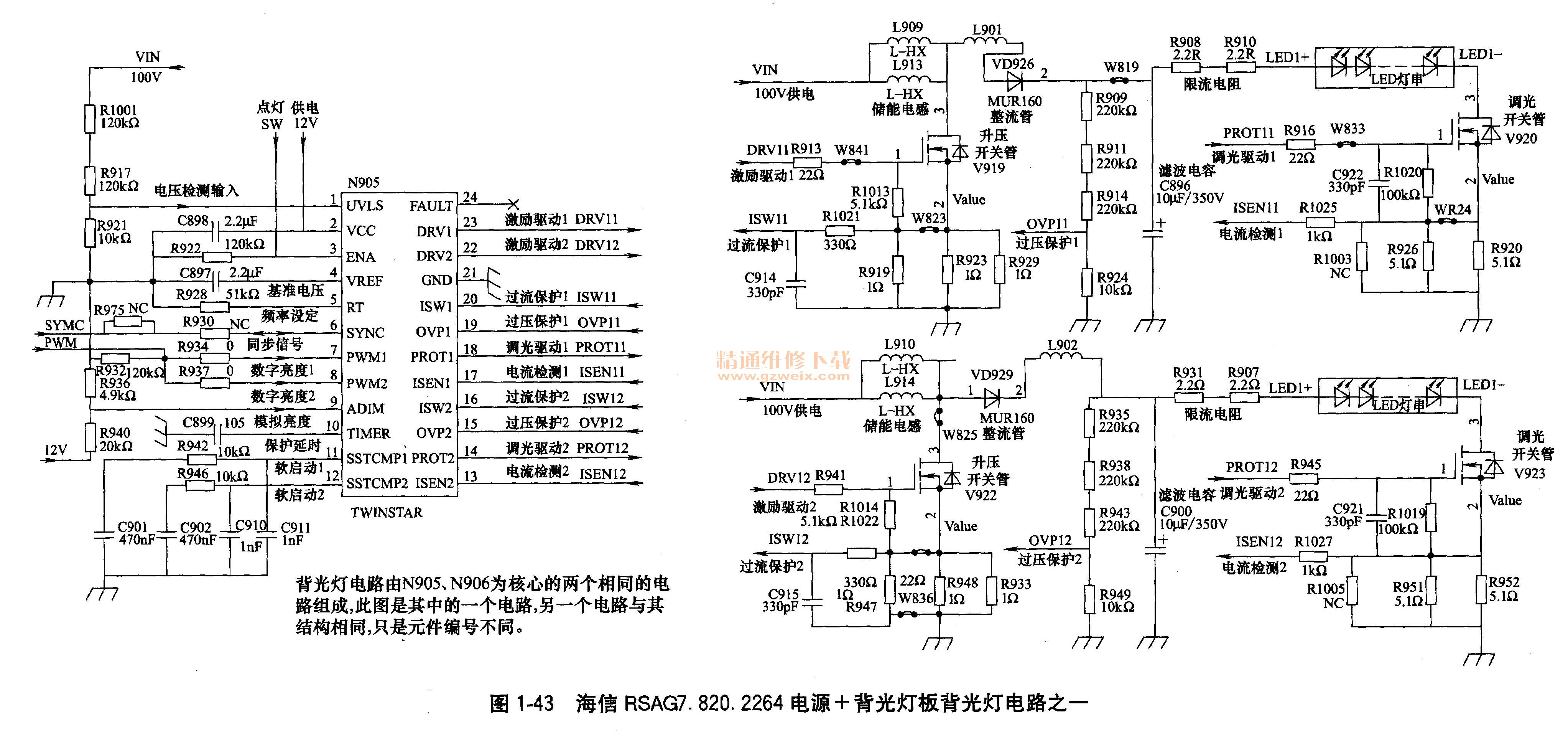

    海信RSAG7.820.2264型PFC＋副电源＋主电源十背光灯板的背光灯驱动电路由两个集成电路OZ9902（N905/N906）为核心的背光灯驱动控制电路和8个MOSFET开关管、4个储能电感、4个整流管、4个滤波电容组成的升压输出电路来组成两个相同的LED驱动电路，其中一个OZ9902（N905）为核心的背光灯驱动电路如图1-43所示。

    遥控开机后，开关电源输出的12V电压为N905供电，输出的100V电压为升压输出电路供电，主板送来的点灯控制SW电压送到N905的3脚控制端，12V电压分压后为N905的9脚提供调光高电平，同时N905的1脚欠压检测脚检测到有4V以上的高电平时，背光灯电路启动工作，N905从22、23脚输出激励脉冲，推动V922、V919工作于开关状态；由于V919、V920和V922、V923组成的升压输出和电流调整电路相同，下面以前者V919、V920组成的升压输出和调光电路为例，介绍其工作原理。
    激励脉冲为正半周时，V919导通，VIN的100V供电经储能电感L909、L913、V919的D-S极到地，储能电感L909、L913上的电流逐渐增大，开始储能，在电感的两端形成左正右负的感应电动势。
    激励脉冲为负半周时，V919截止，电感两端的感应电动势变为左负右正，由于电感上的电流不能突变，与VIN的100V叠加后通过续流二极管VD926给输出电容C896充电，二极管负极的电压上升到大于VIN电压，为170～200V。
    正半周再次来临，V919再次导通，储能电感L909、L913重新储能，由于二极管不能反向导通，这时负载上的电压仍然高于VIN上的电压。正常工作以后，电路重复上述步骤完成升压过程。
    R919、R923、R929组成电流检测网络，检测到的信号送入N905芯片的20脚ISW1过流保护检测输入端，在芯片内部进行比较，控制V919的导通时间。
    R909、R911、R914和8924是升压电路的过压检测电阻，连接至N905的19脚。19脚内接基准电压比较器，当升压驱动电压升高时，其内部电路也会切断PWM信号的输出，使升压电路停止工作。
    在N905内部还有一个延时保护电路，由N905的10脚的内部电路和外接电容C899组成。当各路保护电路送来起控信号时，保护电路不会立即动作，而是先给C899充电。当充电电压达到保护电路的设定A值时，才输出保护信号。从而避免出现误保护现象，也就是说只有出现持续的保护信号时，保护电路才会动作。
   V92。等元件组成调光控制电，V920受控于N905的7脚的PWM调光控制，当7脚为低电平时，18脚的PROT11也为低电平，V920不工作。当7脚为高电平时，18脚的PROT11信号不一定为高电平，因为假如输出端有过压或短路情形发生，内部电路会将PROT1信号拉为低电平，使LED与升压电路断开。
    R920、R926、R1025组成电流检测网络，检测到的信号送入芯片的17脚ISEN119 17脚为内部运算放大器正相输入端，检测到的ISEN11信号在芯片内部进行比较，以控制V920的工作状态。
    11脚外接补偿网络，也是传导运算放大器的输出端。此端也受PWM信号控制，当PWM调光信号为高电平时，放大器的输出端连接补偿网络。当PWM调光信号为低电平时，放大器的输出端与补偿网络被切断，因此补偿网络内的电容电压一直被维持，一直到PWM调光信号再次为高电平时，补偿网络又才连接放大器的输出端。这样可确保电路工作正常，以及获得非常良好的PWM调光反应。
   （3）识图技巧

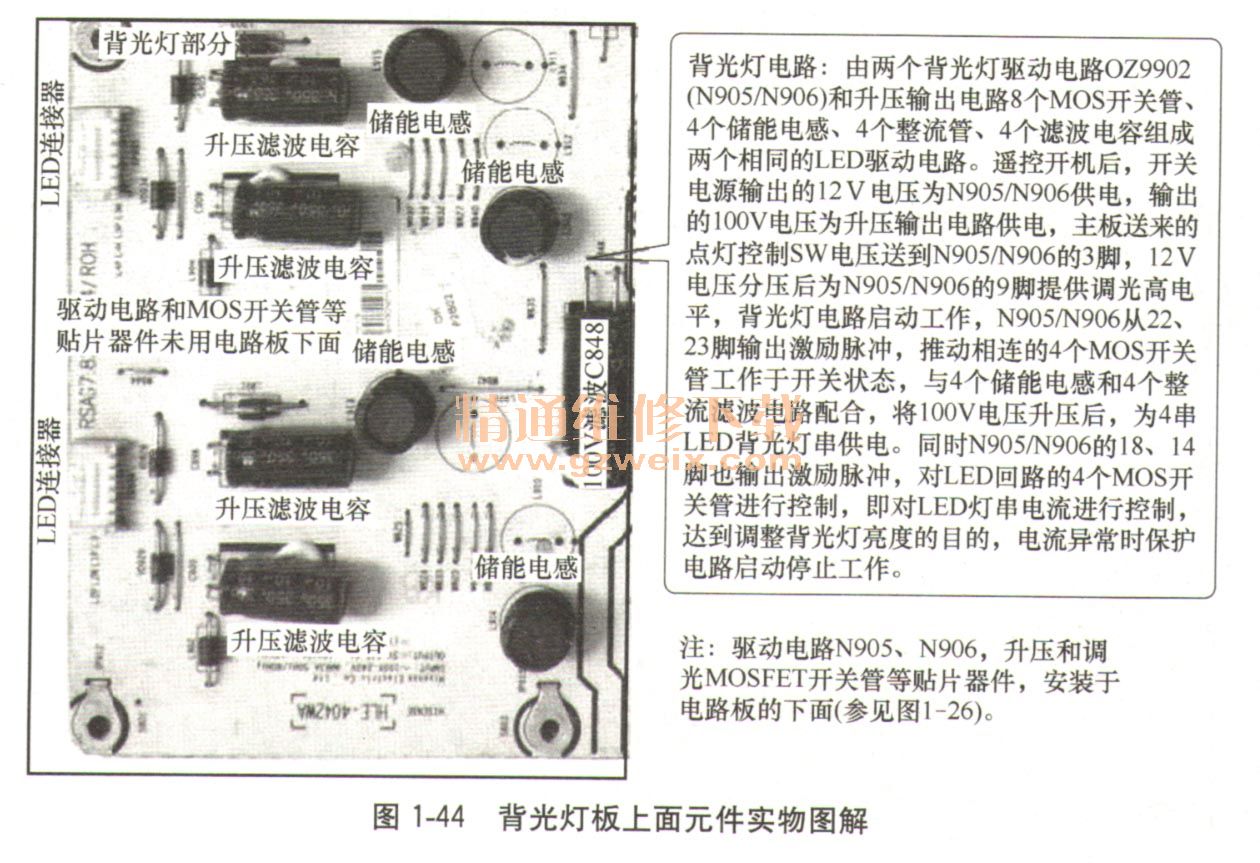

背光灯驱动电路在电路板上实物如图1-44所示，位于电源板的一角，由于背光灯驱动电路多为贴片器件，所以该区域上面的器件较少，只有储能电感、滤波电容和大功率二极管。因此，电路板上面元件较少，只有几个电感和电容，且设有LED输出连接器的部位，多为LED背光灯驱动电路。

   （4）易发故障
    背光灯电路发生故障，主要引发开机黑屏幕故障，一是开机后屏幕始终不亮，二是屏幕亮后熄灭。
   （5）维修提示
    背光灯始终不亮，首先检查LED驱动电路工作条件。测LED驱动电路OZ9902的2脚的＋12V供电、3脚点灯控制电压、7、8、9脚的亮度调整电压和1脚的100V电压检测取样电压是否正常。LED驱动电路工作条件正常，检查OZ9902的122、23脚有无激励脉冲输出，无激励脉冲输出，则故障在 OZ9902及其外部电路；否则故障在升压输出电路。
    如果开机的瞬间，有伴音，显示屏亮一下就灭，则是LED驱动保护电路启动所致。如果LED背光灯灯管亮后马上就灭，伴音正常，则是过流保护所致；如果灯管亮一秒钟后才灭，是过压保护电路启动。
