LED超薄液晶彩电电源板原理与维修技巧

来源：本站整理作者：佚名 2015-09-09 16:24:18

    1.3.5电源＋背光灯电路组合型
     （1）电路结构和特点
    电源＋背光灯电路组合型电源板，就是在上述几种类型电源板基础上，增加了背光灯驱动电路，将电源电路与背光灯电路做在一个电路板上，常称为整合板或IP板。上述电源板与背光灯可组成单一电源＋背光灯二合一板、副电源＋主电源＋背光灯二合一板、PFC＋副电源＋主电源＋背光灯二合一板、PFC＋主电源＋背光灯二合一板多种组合方式。

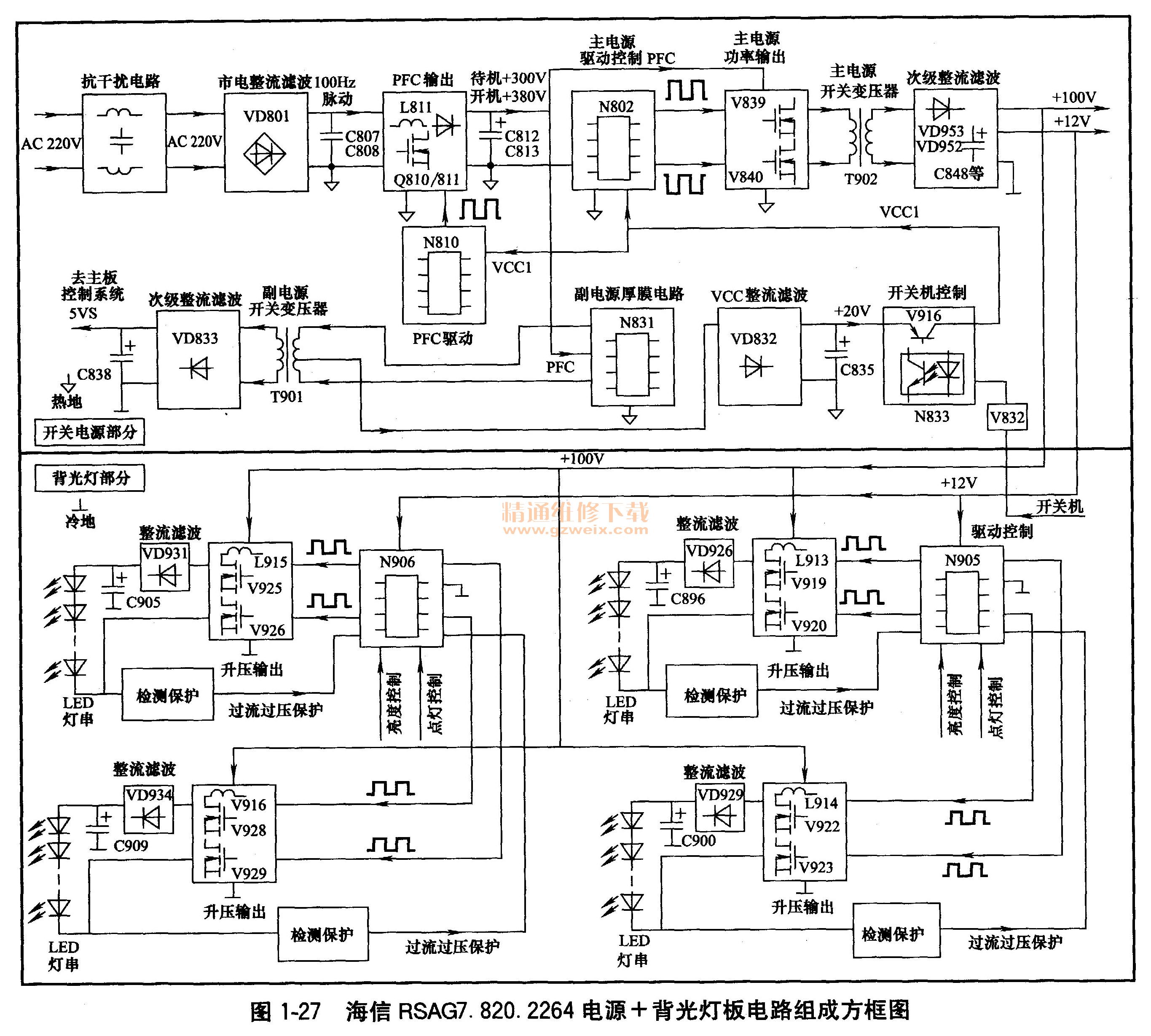

    图1-25是海信LED液晶彩电采用的RSAG7.820.2264型PFC＋副电源＋主电源＋背光灯二合一板上面元件实物图解，由于采用双面电路板，小型贴片器件安装于电路板的下面，下面元件实物图解如图1-26所示。应用于海信LED42KllP、LED42KOIP、LED46KllP等LED大屏幕液晶彩色电视机中。该电源板电路组成方框图如图1-27所示，由四个单元电路组成：一是由厚膜电路STR-A6059H（N831）、变压器T901为核心组成的副电源，为主板提供5VS工作电压，同时输出20V的VCC电压，经开关机电路控制后，为PFC和主电源驱动电路供电；二是由集成电路NCP33262（N810）为核心组成的PFC电路，将供电电压和电流的相位校正为同相位，提高功率因数，并将市电整流后的电压提升到380V左右，产生PFC电压，为主电源电路供电，并将副电源供电提升到380V；三是由驱动电路NPD1396（N802）为核心组成的主电源，产生12V和100V电压，为主板、伴音功放和背光灯升压电路供电。四是由两个集成电路OZ9902（N905/N906）和8个MOSFET开关管、4个储能电感、4个整流管、4个滤波电容组成的LED驱动电路，将开关电源输出的100V电压转换为170-200V直流高压，为LED背光灯供电。

    开关机采用控制PFC功率因数校正电路和主开关电源驱动电路供电的方式。接通市电电源后副电源首先工作，产生VCC电压和＋5V电压，其中＋5V为控制系统提供电源，二次开机后开关机控制电路将VCC电压送到功率因数校正电路和主开关电源驱动电路，PFC电路启动后为主电源电路提供370～400V供电，主电源再启动工作，为主板负载电路和电源板上的背光灯驱动控制电路供电，进入开机状态。
   （2）故障维修提示
    PFC十副电源＋主电源＋背光灯电路组合型电源板发生故障时，一是引发无光栅、无伴音、无图像的三无故障，其故障现象有两类，其维修步骤和维修方法参见上面PFC＋副电源＋主电源组合型电源板的故障维修提示；二是产生有伴音、无光栅的故障，主要是背光灯电路发生故障，其无光栅故障现象主要有两种。
    一种故障现象是显示屏始终不亮，引发故障原因是背光灯电路的工作条件不具备，维修时，首先检查背光灯电路与主电路板的连接器输入电源供电电压、点灯启动电压、亮度调整电压是否正常。如果电源供电电压不正常，检查电源板相关供电电路，如果点灯启动电压、亮度调整电压不正常，故障在主电路板控制系统，首先排除开关电源板和主电路板相关电压的产生和控制电路。需要注意的是，当背光灯板的MOSFET开关管、滤波电容、升压变压器发生短路、击穿故障，造成保险丝烧断，也会造成工作条件不具备，维修时应首先排除短路漏电故障。如果背光灯驱动电路的工作条件不正常，可采用模拟工作条件进行维修：背光灯板供电不正常，可寻找电压和供电电流等指标符合的电源板，单独为背光灯板供电；将背光灯板连接器的点灯控制引脚与5V供电电压相连接，模拟点灯控制电压；将连接器的亮度调整引脚通过适当电阻与供电电压相连接模拟亮度调整电压。模拟工作条件后，进行通电开机实验，观察背光灯是否被点亮，若背光灯能正常点亮，则判定背光灯板正常，故障在其他组件；如背光灯不能点亮或点亮后马上熄灭，可判定故障在背光灯电路部分或背光灯管、背光灯串。
    另一种故障现象是显示屏亮一下就灭，引发故障原因是背光灯板保护电路启动所致。如果开机的瞬间，有伴音，显示屏亮一下就灭，则是背光灯保护电路启动所致。如果背光灯灯管亮后马上就灭，则是过流保护所致；如果灯管亮一秒钟后才灭，则是过压保护电路启动。维修时，一是直接检测容易引发保护电路启动的升压电路、背光灯连接器、过流、过压检测分压电路；二是测量背光灯驱动电路保护引脚电压，判断是否保护，然后采取解除保护的方法维修。
