1.2电源板发展与电路结构
    1.2.1黑白电视机电源

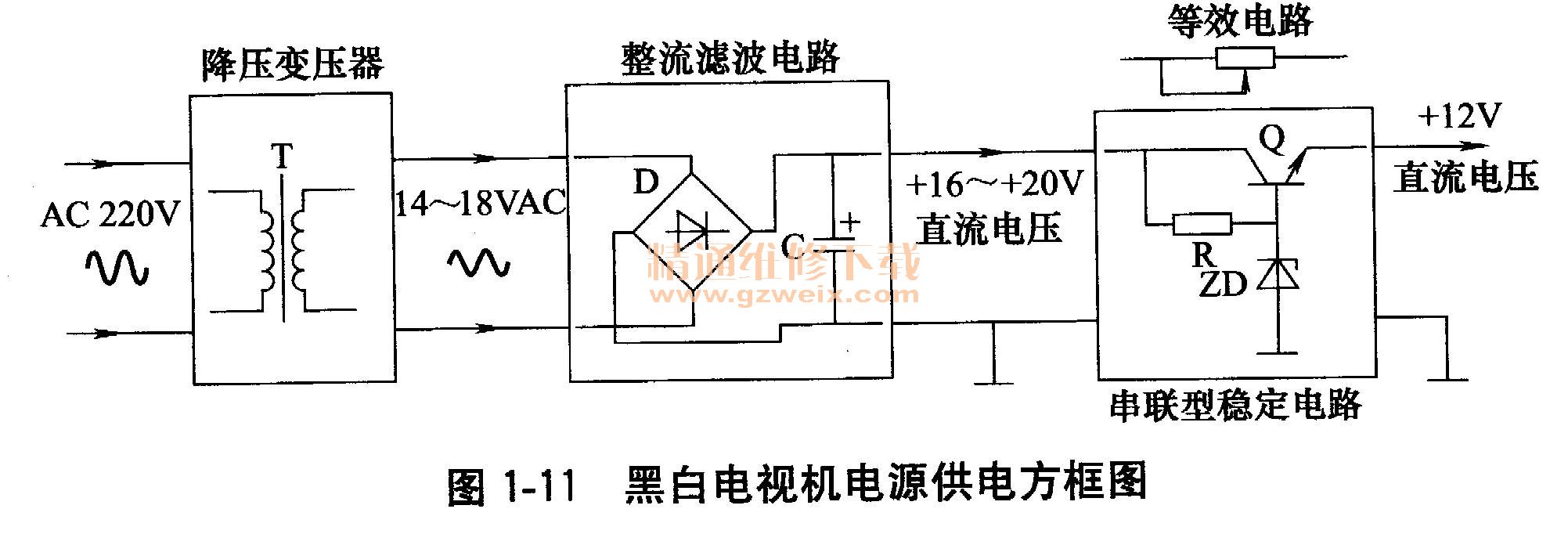

    黑白电视机需要12V直流电压供电，供电电源大多采用变压器降压的供电方式，将AC220V交流市电，转换为直流12V电压，其电路结构方框图如图1-11所示，由降压变压器、整流滤波电路、串联型线性稳压电路组成。

    其工作原理是：AC 220V交流市电经变压器降压后，产生14～18V的交流电压，该交流电压经全波或桥式整流电路、大滤波电容滤波后，产生16～20V左右的直流电压，送到由大功率三极管和稳压管组成的线性串联稳压电路，稳压后产生12V直流电压，为黑白电视机电路供电。电压变换过程是：交流220V→直流14～18V→直流＋16～20V→直流＋12V。经过一次交流变直流的过程，然后对直流电进行稳压。
    该线性串联稳压电路相当于一个串联可调电阻，优点是电路简洁、工作原理简单，缺点是串联电阻始终串联在电源和电视机负载电路之间，白白消耗大量功率，工作时发热严重，效率低。
1.2.2彩色电视机电源

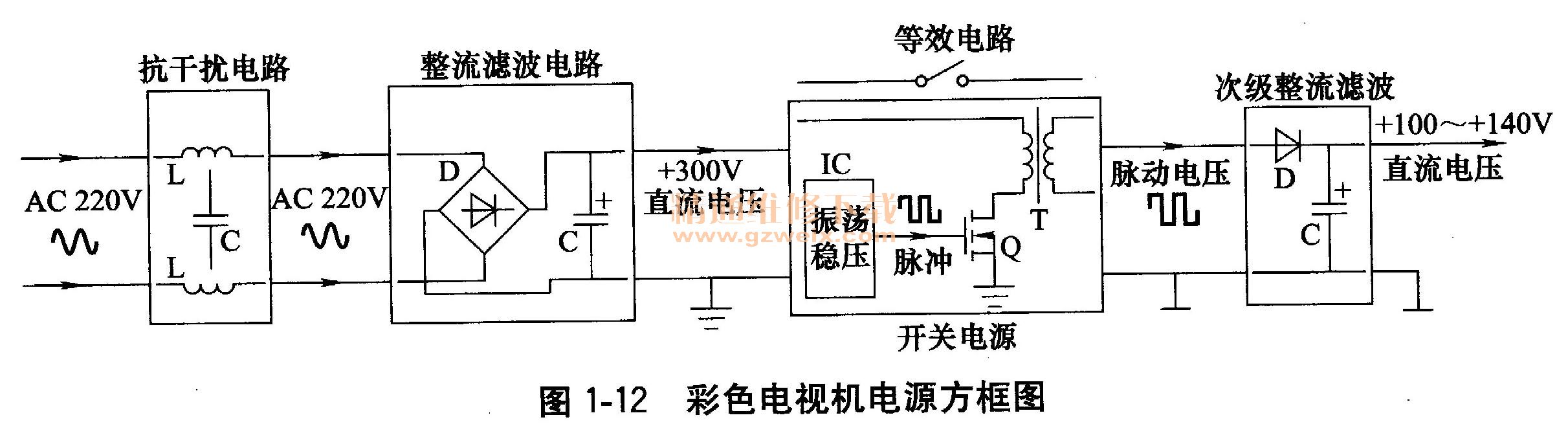

    普通显像管彩色电视机需要100～140V直流电压供电，由于供电电压高，电流大，需要的电压稳定，供电电源不再采用黑白电视机的线性串联稳压电路，采用开关电源降压、稳压的供电方式，其电路结构方框图如图1-12所示。

    其工作原理是：AC 220V交流市电经抗干扰电路滤除干扰脉冲后，经全桥电路整流和大滤波电容滤波，产生＋300V的直流电压，送到开关电源电路。开关电源电路由变压器T、振荡稳压电路IC、MOSFET开关管Q为核心组成。MOSFET开关管Q相当于一个开关，振荡稳压电路根据电视机需要电压的高低，控制开关的开启和关闭，在变压器T中产生交流感应电压，次级感应电压经整流滤波后，产生＋100～40V的直流电压，为彩色电视机供电。电压变换过程是：交流220V→直流＋300V→交流脉冲电压→直流＋100-140V。经过交流变直流，直流变交流，交流又变直流的两次变换过程，对二次直流变交流的脉宽或频率进行控制，达到稳定输出电压的目的。
    开关电源电路相当于一个可控的开关，需要电压高时，开关开启的时间长些，需要电压降低时，开关闭合的时间短些，开关输出的间歇性脉动电压由二次整流滤波电路变为直流电。理论上开关电源不消耗功率，优点效率高、输出电压稳定、抗干扰能力强；缺点是电路和工作原理复杂，故障率相对较高。

    1.2.3液晶电视机电源
    液晶彩色电视机需要＋5V、＋12V、＋24V直流电压供电，需要的电压种类多，电压相对较低，但需要的电流大。供电电源仍采用开关电源降压、稳压的供电方式，只是开关变压器次级设置多个绕组，产生多个所需的供电电压，其电路结构方框图与图1-11所示基本相同。
    液晶彩电的屏幕大小不同，需要供电的电源功率、电流、电压也不尽相同，一般小屏幕液晶彩电仅需要一个12V电压，所需电源板提供的电流和功率也不大，往往采用单一开关电源的电路构架，电路简单实用，成本低。随之液晶彩电屏幕的逐年增大，对电源板的供电功率、电流和抗干扰能力、带负载能力、节能环保等各项指标，提出更高的要求，电源板电路也逐年改进，有的采用副开关电源十主开关电源的组合形式；为了提高电源板的效率和带负载能力，在市电整流滤波和开关电源之间串联了功率因数校正电路，简称PFC电路。
    比较完善的液晶彩电电源电路，为了降低待机状态开关电源的损耗，将开关电源分为两个，一个是副开关电源，待机和开机状态均工作，输出＋5V电压，为主板控制系统供电；另一个是主开关电源，输出＋12V和＋24V电压，为控制系统以外的伴音功放、小信号处理电路、背光灯电路供电。开关机采用控制PFC电路和主开关电源振荡IC工作电压的方式。设有PFC电路和副开关电源、主开关电源的电源板电路结构方框图如图1-13所示。

    其工作原理是：主开关电源和副开关电源的工作原理与图1-12开关电源相同。AC 220V交流市电经抗干扰电路滤除干扰脉冲后，经全桥电路整流和电容滤波，由于滤波电容容量较小，产生100Hz峰值300V的脉动电压，该电压分为两路：一路送到副开关电源供电电路，经过二次整流滤波后产生＋300V的直流电压，为副开关电源电路供电，副开关电源首先工作，次级冷地端绕组产生的感应电压整流滤波后产生＋5V的直流电压为主板控制系统供电；初级热地端辅助绕组产生的感应电压，整流滤波后产生VCC电压，经过开关机控制电路控制后，输出VCC1电压，为PFC振荡驱动电路和主开关电源振荡驱动电路供电，PFC电路和主开关电源启动工作；另一路100Hz峰值300V送到PFC电路，经PFC电路校正后，输出十380V直流电压，为主开关电源供电，主开关电源工作后，次级输出＋24V和＋12V电压，为控制系统以外的伴音功放、小信号处理电路、背光灯电路供电。
    PFC电路相当于一个升压开关电源，后续的主副开关电源相当于降压型开关电源，整个电压变换过程是：交流220V→脉动＋300V→＋380V直流电压→交流脉冲电压→直流＋24V、＋12V。经过交流变脉动，脉动变直流＋380V、＋380V变交流→交流又变直流的过程，经过了升压、降压和两次交流变直流的变换过程，对二次直流变交流的脉宽或频率进行控制，达到稳定输出电压的目的。
    1.2.4 LED液晶电视机电源
    LED液晶电视机的供电需要与普通液晶电视机的供电需求基本相同，完善的LED电源板电路结构方框图与图1-13所示普通液晶彩电电源板基本相同。只是由于LED液晶彩电的背光灯由传统的LCD背光灯，改为LED背光灯，背光灯的消耗功率大大减小；另外LED彩色电视机多制作成超薄外形，内部的空间有限，为了适应LED液晶彩电扁平的需要，LED液晶彩电电源板，均采用扁平设计，实现电路板轻薄化，使原来高度30～40mm，降低为高度10mm左右，为此一是采用如图1-14所示的纤薄双面电源板整体架构，板上元件大量采用小型、贴片式器件；二是采用纤薄变压器设计、嵌人式安装工艺等新技术；三是针对整机多路电压输出的需要，变压器采用并联设计，大大减少了变压器的数量，做到结构简单化，面积最小化。

    1.2.5电源＋背光灯二合一板
    LED液晶电视中的开关电源和背光灯驱动电路有两种电路结构形式：独立型和组合型。独立型是指LED液晶电视中的开关电源和背光灯驱动电路由两块独立的电路组件板组成；组合型是指LED液晶电视中的开关电源和背光灯驱动电路设计安装在一块电路板上，常称为整合板或IP板，即：Inverter（逆变器电路，有的称为背光灯电路）＋Power supply（电源）组合板的简称。

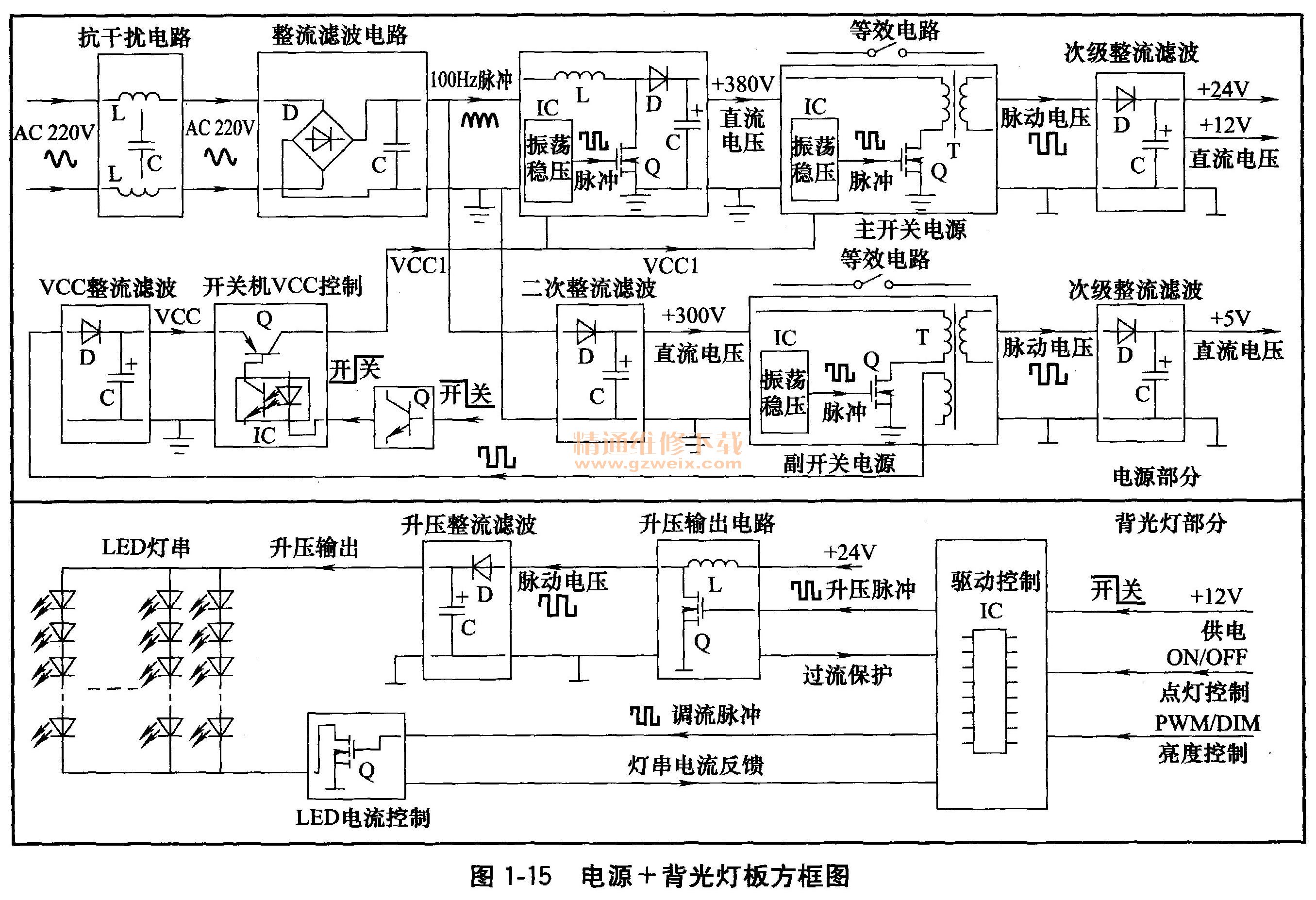

    常见完善的电源＋背光灯板电路结构方框图如图1-15所示，由开关电源和背光灯电路两部分组成，开关电源采用PFC＋副开关电源＋主开关电源组合方案，其工作原理与图1-13相同；背光灯板采用升压式开关电源＋均流控制电路，由驱动控制IC，升压电路储能电感L、升压开关管Q、升压整流滤波电路D和C组成，将＋24V电压升压后，满足LED背光灯串供电电压需要，为LED背光灯串正极供电；LED灯串负极回路电流经电流控制开关管控制，达到调整背光灯亮度和均流控制的目的，确保背光亮度均匀、稳定。

    其工作原理是：通电后，副电源首先工作，产生＋5V的直流电压为主板控制系统供电；遥控开机后，主板向电源板送来开机和点灯控制电压，开机控制电路为PFC电路和主电源提供VCC1供电，PFC电路和主开关电源工作后，次级输出＋24V和＋12V电压，为控制系统以外的伴音功放、小信号处理电路、背光灯电路供电。点灯控制电压控制背光灯驱动控制IC启动工作，一是输出升压激励脉冲，驱动升压输出电路开关管Q工作于开关状态，其工作原理与PFC电路相同，与储能电感L和整流滤波电路D、C配合，将供电电压提升到LED背光灯串需要的直流电压，为LED背光灯串正极供电；二是输出调流激励脉冲，驱动调流开关管Q工作于开关状态，对LED背光灯串负极电流回路进行开关控制，达到调整背光灯亮度和均流控制的目的。
    液晶彩电的电源板电路均是并联型开关电源。根据屏幕大小不同，负载电路用电需求不同，液晶彩电电源板分为单一开关电源型、副电源＋主电源组合型、PFC＋单一并关电源组合型、PFC十副电源＋主电源组合型、电源十背光灯驱动组合型等多种电路组合电源板，由于各种组合型电源板电路各不同，引发的故障现象和维修方法、步骤也不仅仅相同。
