1.4.7保护电路识圈与工作原理
   （1）电路作用
    液晶彩电电源板多设有完善的保护电路。一是围绕开关电源的振荡、驱动集成电路内部的保护功能，开发了过流、过压、过热电路，保护电路启动时，集成电路内部振荡或驱动电路停止工作，达到保护的目的；二是在开关电源的输出电路，依托待机控制电路，设有过流、过压或过热保护电路，保护电路启动时，迫使待机控制电路动作，由开机状态变为待机状态，进入待机保护状态。
   （2）工作原理

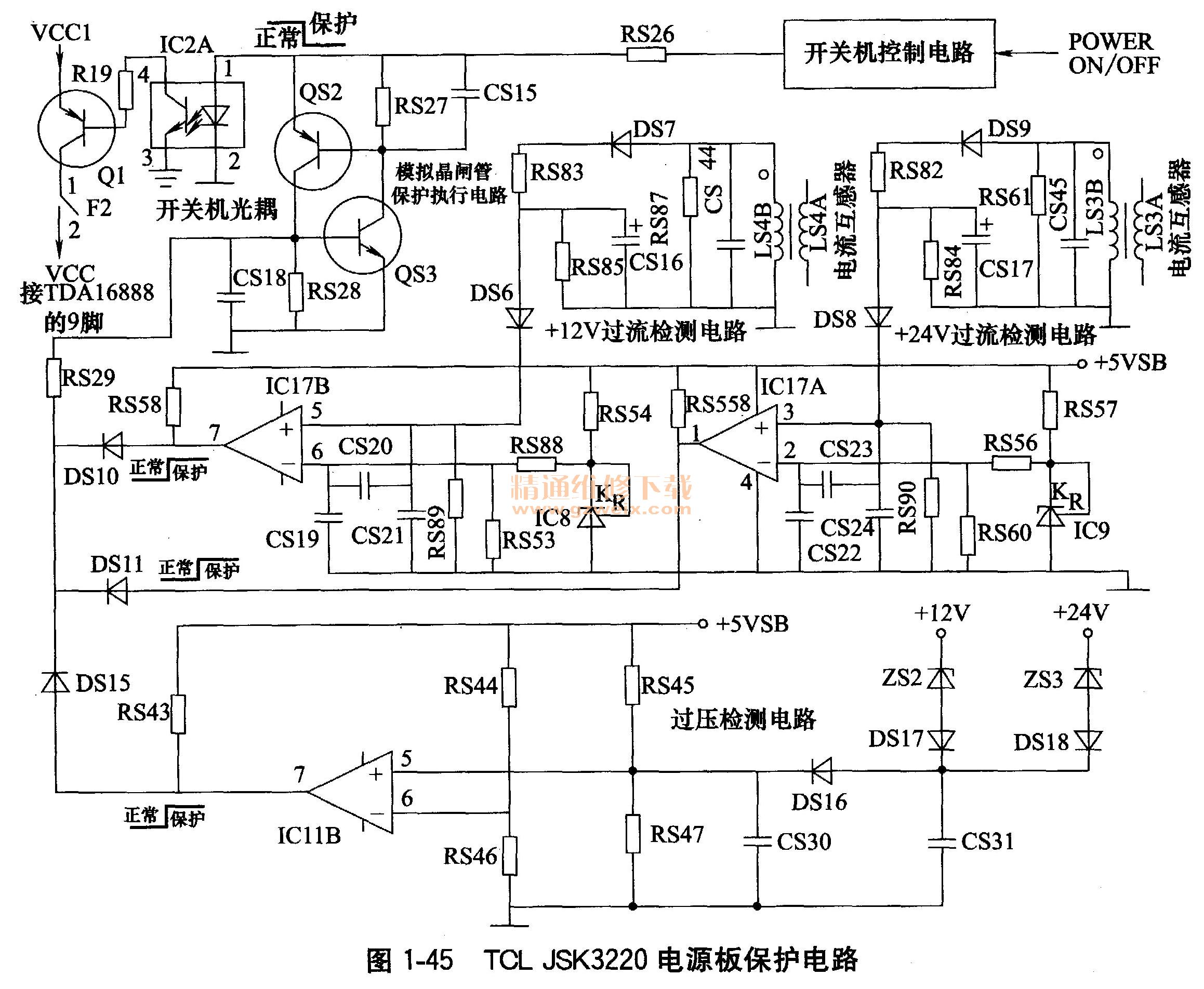

    图1-45是TCI、JSK3220电源板主开关电源保护电路，QS3、QS2组成的模拟可控硅为保护执行电路，通过控制开关机电路的光电耦合器IC2和三极管Q1对主开关电源驱动控制电路TDA16888的9脚VCC电压进行控制。模拟可控硅电路QS3的b极外接由运算放大器IC17A、IC17B、IC11B组成的＋12V、＋24V过压、过流保护检测电路，正常时QS3的b极为低电平0V，当过流、过压保护检测电路检测到故障时，向模拟可控硅电路QS3的b极送入高电平触发电压，模拟可控硅电路被触发导通，将开关机控制电路光电耦合器IC2的1脚电压拉低，与开关机控制相同，光耦合器IC2的发光二极管不能发光，光敏三极管不导通，进而控制Q1截止，切断了TDA16888的9脚VCC电压，PFC功率因数校正电路和主开关电源停止工作，整机进入待机保护状态。

    由于模拟可控硅电路一旦触发导通，具有自锁功能，要想解除保护再次开机，必须关掉电视机电源，待副电源的5V电压泄放后，方能再次开机。
    ①过压保护电路：过压保护电路由稳压管ZS3、ZS2、DS18、DS17、DS16和IC11B组成，对主开关电源输出的＋24V或＋12V电压进行检测。输出电压正常时，IC11B的5脚电压低于6脚电压，7脚为低电平，对模拟可控硅电路不产生影响。当十24V输出电压超过一定值时，稳压管ZS3被击穿导通，通过DS18、DS16加在IC11B的5脚电位升高；当＋12V输出电压超过一定值时，稳压管ZS2导通，通过DS17、DS16加在IC11B的5脚电位升高；IC11B的5脚电压高于6脚电压，7脚输出高电平，通过DS15向模拟可控硅电路QS3的b极送入高电平触发电压，模拟可控硅电路被触发导通，进入待机保护状态。
    ②过流保护电路：＋12V过流保护电路由运算放大器IC17B及其外围电路组成，＋24V过流保护电路由IC17A及其外围电路组成，对主开关电源输出的＋12V或＋24V电流进行检测。用电流互感器检测次级的输出电流（负载状况）。通过次级的线圈将初级的电流衰减100倍并将衰减后的电流转换成电压信号，此电压与参考电压可比，当检测电压高于参考电压时，电压比较器输出高电平保护触发电压。副电源输出的＋5VSB电压一是向IC17的8脚提供工作电压，二是通过IC8稳压后，经RS88、RS543分压向IC17B的6脚提供偏置电压，三是通过IC9稳压后，经RS56、RS60分压向IC17A的2脚提供偏置。
   （3）识图技巧
    保护电路大量采用贴片元件，多位于电路板的背面，图1-46是TCL JSK322。电源板卞开关电源保护电路实物图。

   （4）易发故障
    保护电路引发的故障主要是不开机或开机后自动关机。其故障原因：一是电源板发生过压、过流故障；二是保护电路取样电路的过流取样电阻阻值变大或取样电路的稳压管漏电等元件参数改变，引发保护电路误启动。
   （5）维修提示
    维修时，可采用测量关键点电压，判断是否保护启动；解除保护，观察故障现象的方法，判断故障部位。
    ①测量关键点电压，判断是否保护：对于模拟可控硅保护电路维修在开机的瞬间，测量保护电路的QS3的b极电压，该电压正常时为低电平0V。如果开机时或发生故障时，QS3的b极电压变为高电平。.7V以上，则是以模拟可控硅为核心的保护电路启动。
    由于QS3的b极外接过压保护和过流保护三路保护检测电路，为了确定是哪路检测电路引起的保护，可在开机后、保护前的瞬间通过测量DS15、DS10、DS1 l的正极电压，判断是哪路保护检测电路引起的保护。如果DS15的正极电压为高电平，则是＋12V、＋24V过压保护检测电路引起的保护，重点检查可能引起过压保护的稳压控制电路的取样电路RS14、RS19、RS18，误差放大电路IC10，光电耦合器IC3，如果输出的＋12V、＋24V电压正常，则检查过压保护检测电路；如果DS10的正极电压为高电平，则是＋12V过流保护检测电路引起的保护，重点检查＋12V负载电路或其过流检测电路；如果DS11的正极电压为高电平，则是＋24V过流保护检测电路引起的保护，重点检查＋24V负载电路或其过流检测电路。
    ②解除模拟可控硅保护，观察故障现象：确定保护之后，可采取解除保护的方法，开机测量开关电源输出电压和负载电流，观察故障现象，确定故障部位。为了防止开关电源输出电压过高，引起负载电路损坏，建议先接假负载测量开关电源输出电压，在输出电压正常时，再连接负载电路。
    全部解除保护：将模拟可控硅QS3的b极对地短路，也可将模拟可控硅电路与光电耦合器IC2的1脚之间断开，解除保护，开机观察故障现象。
    逐路解除保护：逐个断开取样电路模拟可控硅电路QS3的b极之间的连接隔离二极管DS15、DS10、DS11。每解除一路保护检测电路，进行一次开机实验，如果断开哪路保护检测电路的隔离二极管后，开机不再保护，则是该电压过高引起的保护。
    液晶彩电的电源板工作于高电压、大电流状态，故障率较高，在液晶彩电维修中占有较高的比例。
    液晶彩电的电源板采用双面印制电路板，大量使用贴片元件，元件体积小、分布密集，往往导致电压测试不便；另外电路走向从印制板的一面走向另一面，互相穿插，给电路识别和追寻电压信号走向造成困难，容易造成故障判断方向不清、关键点把握不准；再加上所修电源板和背光灯板往往无图纸、无资料，给故障维修造成困难。常见故障和维修方法如下。
