一辆行驶了120000km的 2 0 0 5 款宝马5 2 0 i 轿车，车型为E 6 0 。车主反映，车辆的中央信息显示屏（CID）有时候显示花屏，有时候显示黑屏。车辆的收音机、音频系统播放正常。

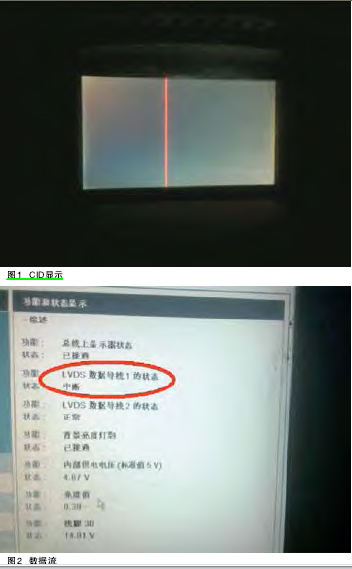

故障诊断：接车检查时，车辆的中央信息显示屏正处于黑屏状态，收音机可以正常播放音频。关闭点火开关，稍等片刻，再次打开点火开关和CID，CID开始处于花屏状态，并不停地闪烁，过一会儿变成 黑屏状态，如图1所示。

连接ISID进行全车 诊 断 检测，没有相关的故障存储。通过调用控制模块功能，检查CID控制模块功能和状态，显示如图2       所示，CID供电有14.91V（为系统电源，此时车辆连接的是外部充电器）；内部供电电压4.67V，标准5V；总线显示状态，已接通；LVDS数据导线1的状态，中断；LVDS数据导线2状态，正常；背景灯亮度灯泡，已接通。在上述的CID控制模块数据显示中，只有LVDS数据导线1显示为中断。此时维修人员又观察了其他正常的车辆，发现LVDS数据导线1和2都是处于“正常”状态，说明CID黑屏很有可能和LVDS数据导线1的“中断”有关系。

L V D S      （ L o w         V o l t a g e     Differential       Signaling），即低压微分信号。在通信系统中    M-ASK      （多音频系统控制器）执行最重要的中央功能和控制任务，它负责各个系统相互间的通信和操作。其中包括LVDS        驱动装置功能，LVDS驱动装置接收来自图像处理器的数字式     RGB 信号，LVDS     驱动装置把     RGB 信号转换成     LVDS         信号，并通过         LVDS         导线发送到CID，这样在显示器上就有数字图像信号显示。

CID控制模块功能和状态显示LVDS数据导线1的“中断”，说明故障范围在M-ASK、LVDS导线、CID本身。LVDS        信号很难通过测量的方式判断好坏，最有效的办法就是找相同车型的部件进行对调试验，而最好拆卸的部件就是CID，对调完CID后,图像立刻显现出来，再观察CID控制模块功能和状态显示LVDS数据导线1的状态，也变成了正常。说明刚好是CID本身的故障。

更换CID，对全车进行编程设码，故障排除。
