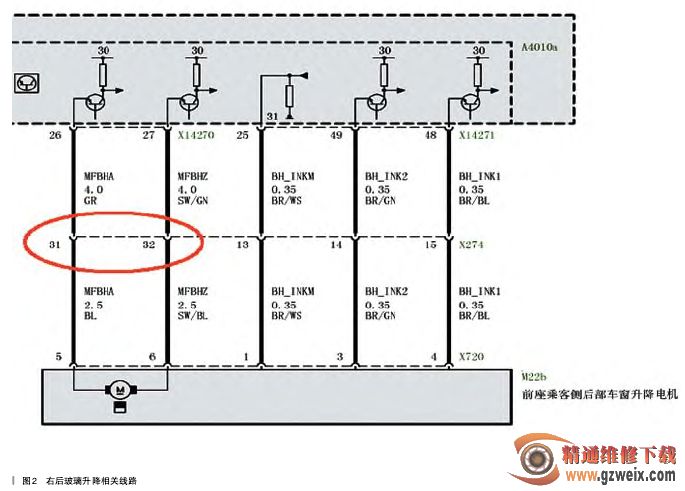

由控制原理来分析，信号输入端出故障的几率较低，控制输出端出问题的可能性倒是很大。通过检测仪创建一个检测计划进行故障的分析判断。检测计划要求首先检查开关的信号输入应答情况，开关信号输入没有问题。接着要求检查右后门升降器电机的供电，结果根据检测计划的要求检查，发现了异常情况，如图2所示，操作右后玻璃升降器开关按钮时无论开或关，端子X274的31和32号脚均有12V左右的电压，测量26和31号脚之间的导线与27 和32号脚之间的导线并没有短路连接。这就是故障了，正常情况下， X14270端子的26号脚和X720端子的5脚之间的MFBHA导线为玻璃升降器上升时供电, X14270端子的27号脚和X720端子的6脚之间的MFBHZ导线为玻璃升降器下降时供电，一根线供电时另一根线则变为接地，如果两根线都有一样的12V的电压，电机也就无法正常工作了。具体信号分析转换则是由开关通过JBE控制的，所以最终判断为JBE故障。
故障排除：更换JBE，然后给JBE编程设码，故障排除。
