在宝马E70上自2007年10月起提供电气式后备箱盖自动操作装置，并首次作为主轴驱动的系统投入使用。上部后备箱盖可通过按动按钮自动打开或关闭。下部后备箱盖仍旧手动打开。后备箱盖的开启角度可通过中央信息显示器（CID）上的一个菜单用控制器分5挡规定。后备箱盖这时只打开到一个设定的角度。
    1．部件简短描述
    将描述后备箱盖提升装置的下列部件：
    （1）主轴驱动装置

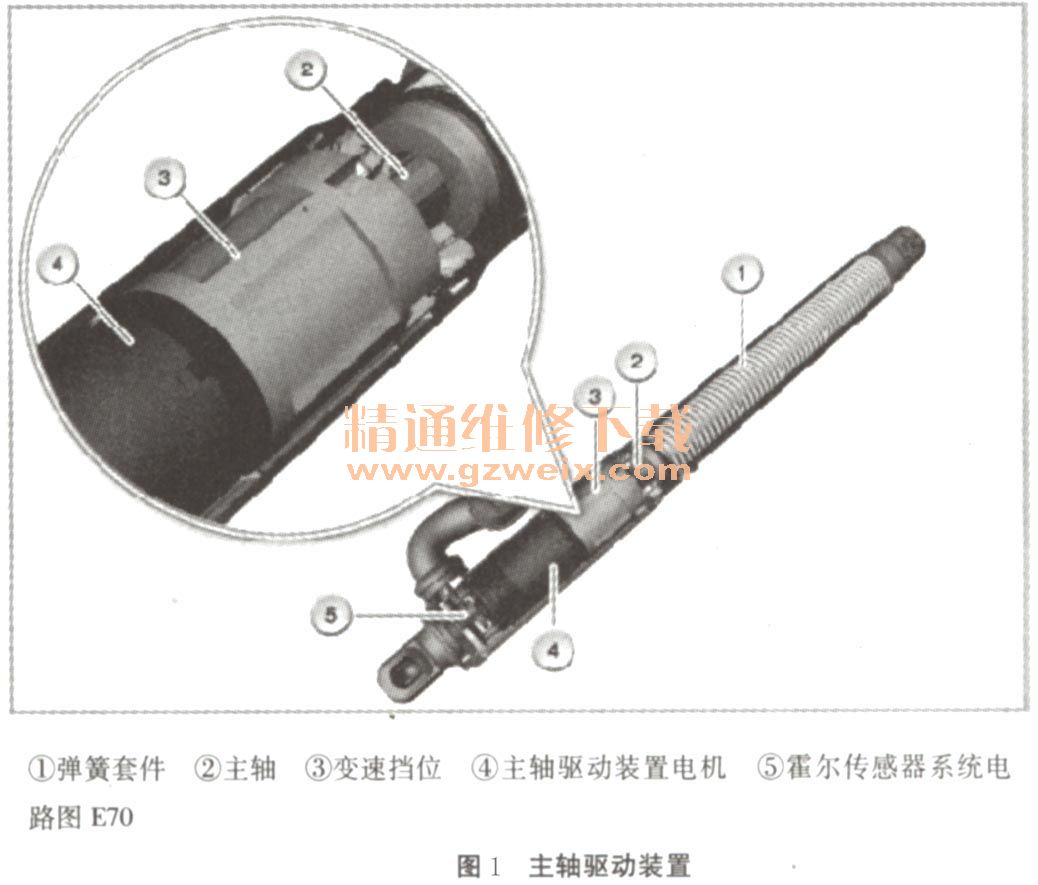

    安装主轴驱动装置代替后备箱盖上的左右空气压力挺杆。主轴驱动装置由如图1所示部件组成。

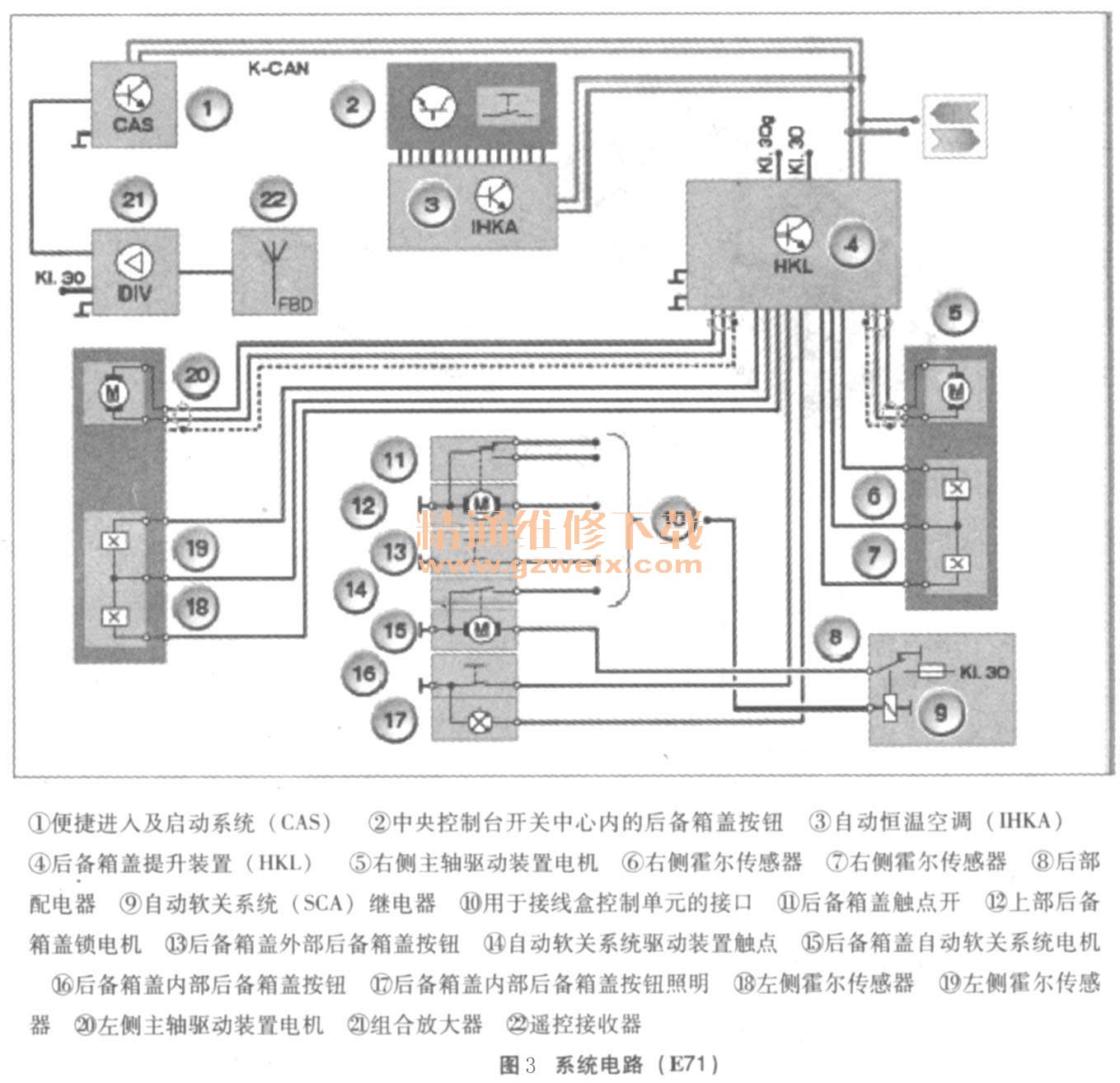

    系统电路图E71（如图3所示）。

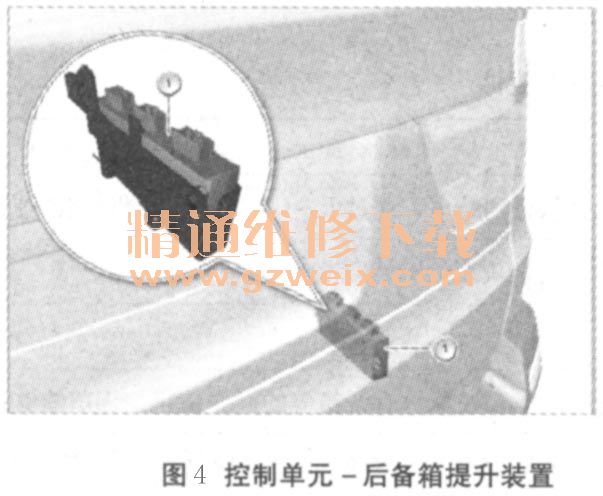

    （2）控制单元一后备箱盖提升装置（HKL ），如图4所示

    后备箱盖提升装置安装在后备箱内右侧，在装置架上。HKL控制和监控自动后备箱盖操作功能。逻辑控制装置连接在总线端KL. 30g上。为了获得主轴驱动装置的负载电流，HKL还连接在总线端从30上。后备箱盖提升装置在91～116V之间工作，在这个范围之外不能正确保持功能。
    （3）便捷进入及启动系统（CAS）
    便捷进入及启动系统（CAS）接收遥控器或识别传感器的信号，并检测此信号。如果检测（资格检验）成功，则CAS给予后备箱盖解除联锁许可。
    （4）接线盒电子装置（JBE ）
    接线盒电子装置执行后备箱盖的解除联锁，接线盒电子装置插在前部脱电器中。
    （5）操作元件
    （6）后备箱盖外部后备箱盖按钮
    后备箱盖按钮接地，后备箱盖按钮的信号由接线盒电子装置检测，接线盒电子装置通过K-CAN将后备箱盖按钮的状态用信号传递到HKL。
    （7）后备箱盖内部后备箱盖按钮
    在E70上，内部后备箱盖按钮与外部后备箱盖按钮并联连接在接线盒电子装置上，因此接线盒电子装置不区分这两个后备箱盖按钮。
    在E71上，内部后备箱盖按钮通过一条直接导线与后备箱盖提升装置控制单元连接。
    （8）遥控器后备箱盖按钮
    通过后窗天线接收遥控器的无线电信号，遥控接收器将信号通过K-CAN转发至便捷进入及启动系统，便捷进入及启动系统对中控锁功能负主要责任，因此，在带便捷上车功能的车辆上使用的识别传感器具有与遥控器相同的功能。
    （9）中央控制台开关中心后备箱盖按钮
    此后备箱盖按钮根据电阻设码，空调器控制单元分析此后备箱盖按钮的状态，空调器控制单元通过KCAN发送此状态。
    （10）触点接头
    后备箱盖触点开关
    后备箱盖触点开关在后备箱盖关闭时接地。后备箱盖触点开关的状态由接线盒电子装置进行分析并提供使用。

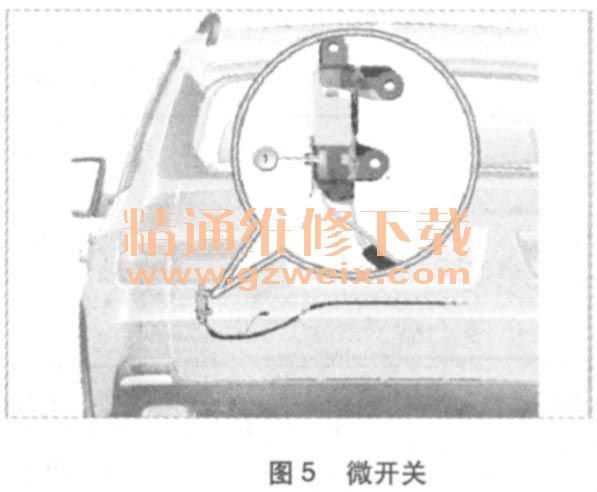

    （11）下部后备箱盖微开关（如图5所示）

    下部后备箱盖的触点被设计成微开关并接地，此微开关的状态由HKL进行分析，如果下部后备箱盖未正确关闭，则不能执行自动后备箱盖操作，后备箱盖提升装置控制单元产生一条检查控制信息。
    2．系统功能
    描述了后备箱盖提升装置的下列系统功能：
    ◇自动打开和关闭
    ◇位置识别
    ◇抱死识别
    ◇重复断电机构
    ◇后备箱盖运动的锁止条件
    3．自动打开和关闭
    通过操纵后备箱盖按钮之一可以自动打开或关闭后备箱盖，中央控制台开关中心内的后备箱盖按钮例外，利用此按钮只能自动打开后备箱盖，在通过CAS许可后，接线盒电子装置执行后备箱盖的解除联锁，首先控制自动软关系统驱动装置，以便将后备箱盖松开，然后控制后备箱盖锁，后备箱盖触点开关从关闭切换到打开，并在打开时控制主轴驱动装置，后备箱盖被完全打开或打开至设定的开启角度，如果在后备箱盖运动过程中锁止条件（参见锁止条件）之一激活，则后备箱盖运动停止，在打开过程中短按后备箱盖按钮可停止打开。
    在HKL中集成了“缓慢启动”或“缓慢渐停”功能，这就意味着，在后备箱盖快要达到极限位置前，通过降低关闭或打开速度将后备箱盖缓慢移动到极限位置（例外：在关闭时无缓慢渐停），这可通过改变控制电压的脉冲宽度实现。在带便捷上车功能的车辆上也可以在车辆已联锁时执行后备箱盖的打开，通过按压外部后备箱盖按钮，可以自动打开后备箱盖，只需要在汽车尾部附近有一个与车辆匹配的识别传感器。自动后备箱盖操作装置不能在行驶模式中激活，而只能在车辆静止时激活。一量后备箱盖已部分打开，就可以用手朝 “打开”或“关闭”方向移动后备箱盖。
    在速度或温度信号无效时，可以使后备箱盖运动。
    3．售后服务提示
    （1）更换主轴驱动装置
    损坏的主轴驱动装置必须完整更换，在更换主轴驱动装置时总线端KL. 30g应保持关闭，否则会生成一条故障代码存储记录，并且后备箱盖自动操作装置不工作，更换一个或两个主轴驱动装置后，必须初始化设置后备箱盖自动操作装置，为此使用“初始化设置后备箱盖自动操作装置”服务功能。
    （2）更换后备箱盖提升装置控制单元
    在更换后备箱盖提升装置控制单元或主轴驱动装置后，必须重新学习上部极限位置，为此在第一次打开时将后备箱盖运动到上部极限位置直至锁止，后备箱盖的锁止和主轴驱动置霍尔传感器脉冲的消失标记后备箱盖的最大开启角度点，从这个点减去约全部霍尔传感器脉冲5％的值，这就是后备箱盖将来的开启角度。这个点也被称作软停机点。通过软停机可避免后备箱盖一直打开到极限位置并因此受损，下部极限位置可通过将后备箱盖锁的后备箱盖触点开关从打开切换到关闭确定。
    （3）美国规格
    后备箱盖在松开后备箱盖按钮后才开始运动，不能通过遥控器关闭后备箱盖。
