一辆行驶里程约16.5万km,车型为E66的2005款宝马760Li轿车。客户反映正常行驶时发动机会自动加油门,油耗很大。
故障诊断:试车,正常行驶时没有发现客户所反映的故障现象,但是在慢速轻加油门时感觉加速慢,但转速到1200r/min左右时转速会突然上升。
使用ISID读取故障码:

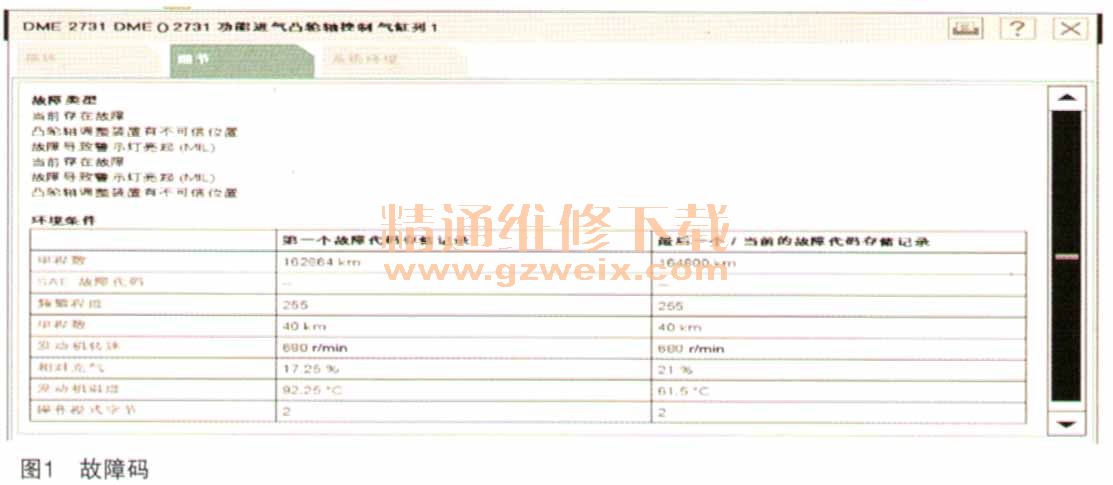

.2731 DME 2731功能进气凸轮轴控制汽缸列1(如图1所示)
.27E2 DME爆震传感器1,汽缸列1
.27BB DME功能排气凸轮轴控制,汽缸列1
.2738 DME2废气触媒转换器转换,汽缸列2
.2731 DME2进气凸轮轴控制功能,汽缸列2
.27BB DME2排气凸轮轴控制功能,汽缸列2

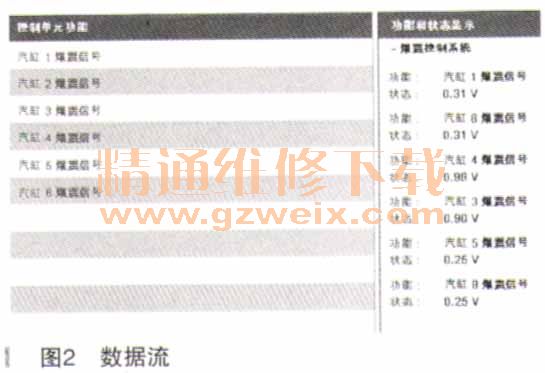

根据故障码"27E2 DME爆震传感器1,汽缸列1”读取爆震传感器数据流(如图2所示)。
检测第一列的爆震信号电压过低,一般正常电压是有1V以上的。主修更换爆震传感器后,故障现象依然存在,就爆震传感器的故障没有了。
车辆在慢加速时转速到了1200r/min时怎么会突然高了呢?就是DME在1200r/min左右时识别到凸轮轴位置没有达到相应的位置,然后就报凸轮轴位置不可信,DME就执行了紧急模式,所以发动VU专速有波动,造成发动枷由耗高。
执行检测计划B1214 NGNWSA2一汽缸7-12 VANOS电磁阀,结果提示可能的故障原因:
·VANOS或电磁阀卡住
·VANOS被弄脏了
·油位不正常
分析为什么会出现报1-6缸和7-12缸的进排凸轮轴位置不可信呢?删除故障后试车,该故障就会很快再次出现了。

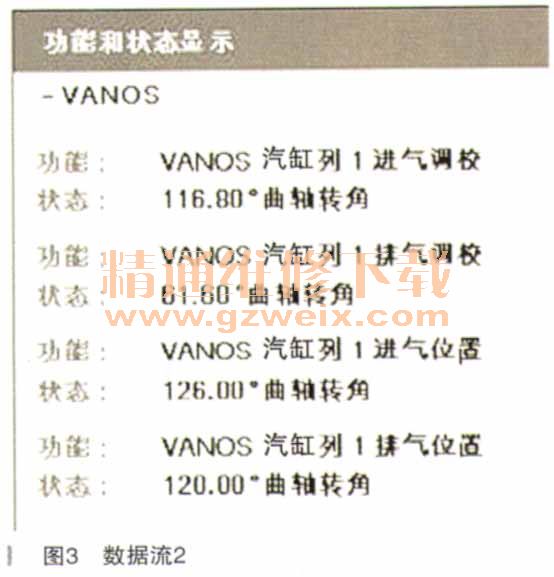

不挂挡在怠速时和慢慢加速时看VANOS的诊断应答发现凸轮轴没有调整,如图3所示。

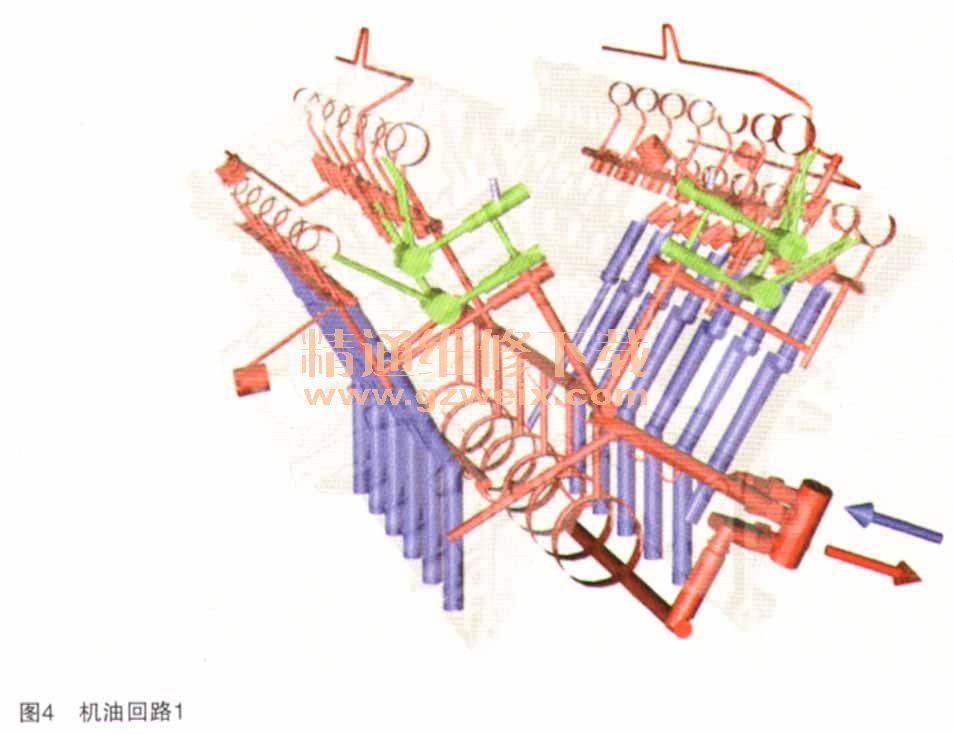

分析这个故障的共同点就是机油供应,但是机油油位正常。两列汽缸的VANOS都是通过一个机油泵供油的,都是通过缸盖单向阀的。查看心由回路图,如图4、图5所示中4号、5号、6号、7号都是单向阀。

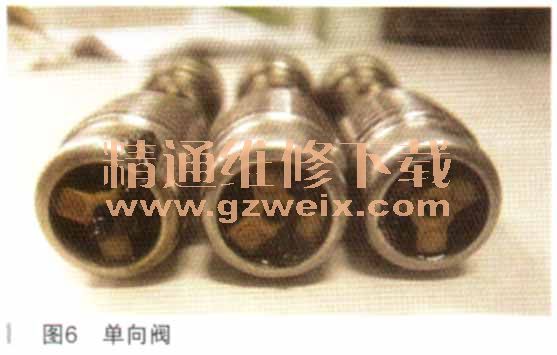

由于E66的VANOS电磁阀不是很好拆,决定检查缸盖的单向阀(最上面的比较好拆)。拆下后发现单向阀居然都被异物堵住了,怪不得总报凸轮轴位置不可信,如图6所示。
