宝马760Li轿车发动机故障灯亮
来源:本站整理  作者:佚名  2018-11-24 12:30:43

    一辆行驶里程超25万km、车型为E66,搭载N73发动机的2003年宝马760Li轿车。用户反映:该车发动机故障灯亮
    检查分析:维修人员检测发动机控制单元,发现故障码P0368—第1列气缸排气凸轮轴位置传感器故障。测量排气凸轮轴位置传感器的信号波形,发现第1列没有信号,而第2列正常(图1)。替换传感器后试车,情况没有改变。将传感器的线束对调后测量,信号波形随之改变,因此可以排除线路的问题。

    由于传感器和线路的问题都已经排除,所以决定着重考虑传感器与信号轮齿之间的间隙。拆下气门室盖检查,发现火花塞孔和高压油泵处的密封垫都有漏油的痕迹(图2),由此判断应该是气门室盖变形了,这导致了传感器与信号轮齿的间隙不符合标准。对照密封垫的压痕检查气门室盖,果然发现在相应的位置上都有轻微变形的现象(图3)。由于气门室盖装上后就无法看到信号轮,所以只能用游标卡尺测量并计算传感器与信号轮的间隙,最后发现是间隙过大。

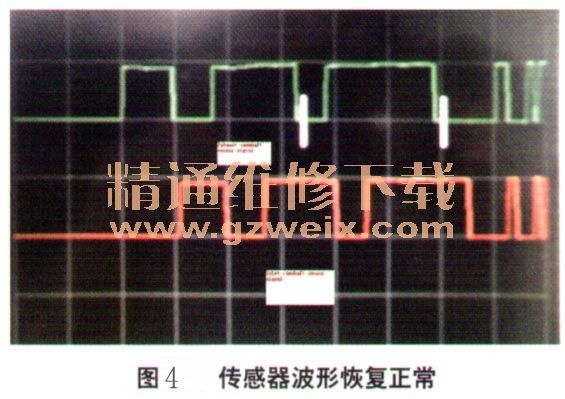

    故障排除:更换新的气门室盖后试车,发动机故障灯不再点亮,测量排气凸轮轴位置传感器的波形,恢复正常(图4),故障排除。


相关资料:2018年最新宝马ISTA4.10中文维修信息系统

关键词:宝马760 气门室盖
