带全景摄像机（TRSVC）的车辆上，摄像机和TRSVC控制模块之间的LVDS数据导线由一根FBAS导线和一个局域互联网总线构成。FBAS导线用于传输图像数据。通过局域互联网总线可以在TRSVC控制模块和摄像机之间进行通信。出于此原因，可能会出现摄像机不显示图像，是TRSVC控制模块和摄像机之间的通信不正常造成的。在这种情况下，TRSVC控制模块无法一与摄像机进行通信，并将记录故障用于所有摄像机。在大多数情况下，LVDS数据导线进水是引起此问题的原因。这从外部是不可见的，必须对LVDS数据导线进行彻底测量。
    若测量结果表明TRSVC控制模块和左侧保险杠摄像机（如果已安装）之间的导线最长，则此问题通常发生在左侧保险杠摄像机上。必须首先对这条LVDS数据一导线进行检查。在短暂拔下然后重新插上摄像机后此问题也可能会暂时消失，但是此问题并未因此得到解决。
    TRSVC控制模块上的彩色插头：
    ·白色插头：左侧保险杠摄像机
    ·绿色插头：右侧保险杠摄像机
    ·蓝色插头：倒车摄像机
·红色插头：右侧外后视镜摄像机
·黑色插头：左侧外后视镜摄像机

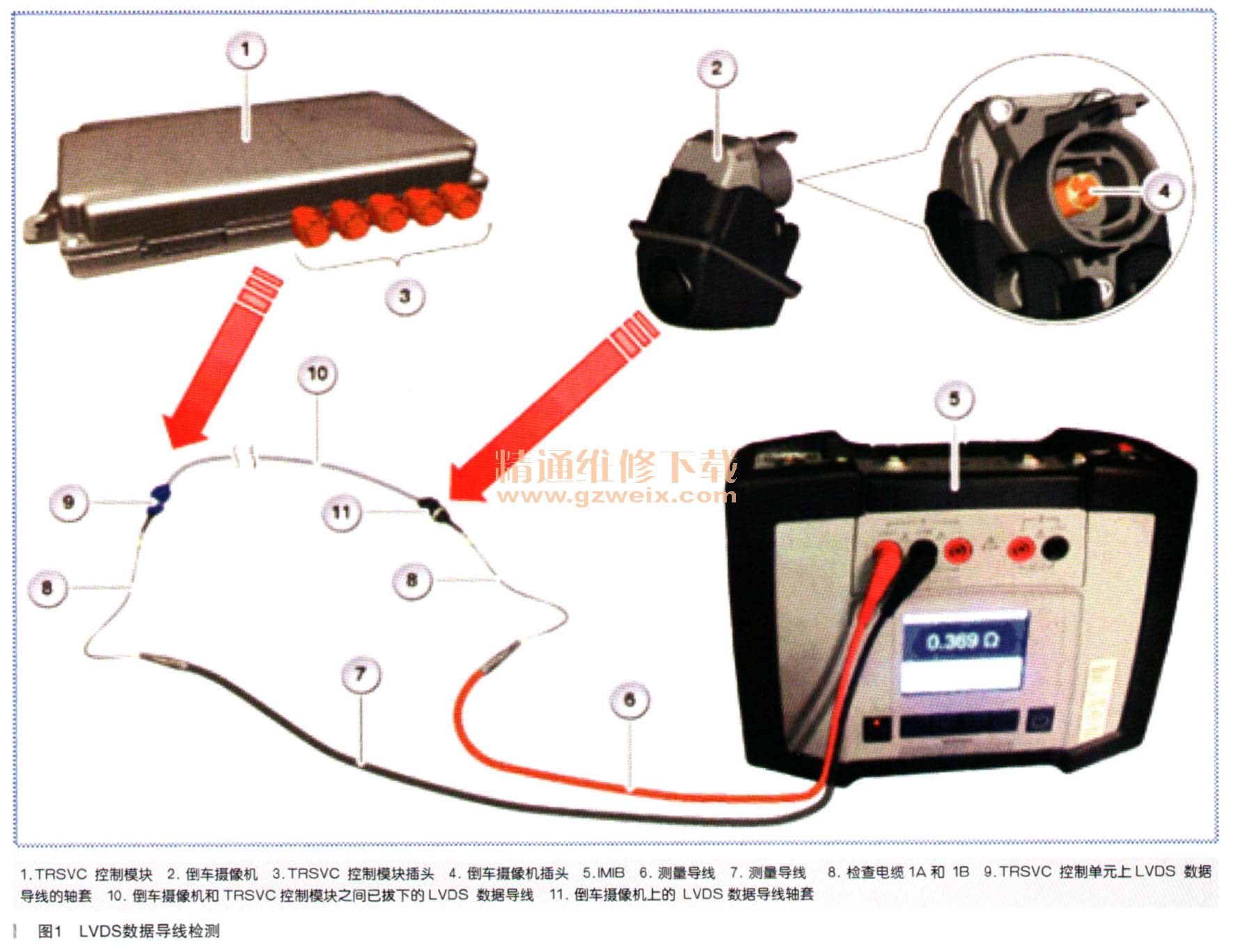

LVDS数据导线的检测已在倒车摄像机示例中进行了说明，如图1所示，借助检验套件电触点箱进行检测（订货号83 30 2 299 380）。

（1）拔下TRSVC控制模块上的插头（蓝色插头）和倒车摄像机上的插头。
（2）从检检验套件“电触点箱”中取下检查电缆1A和1B。

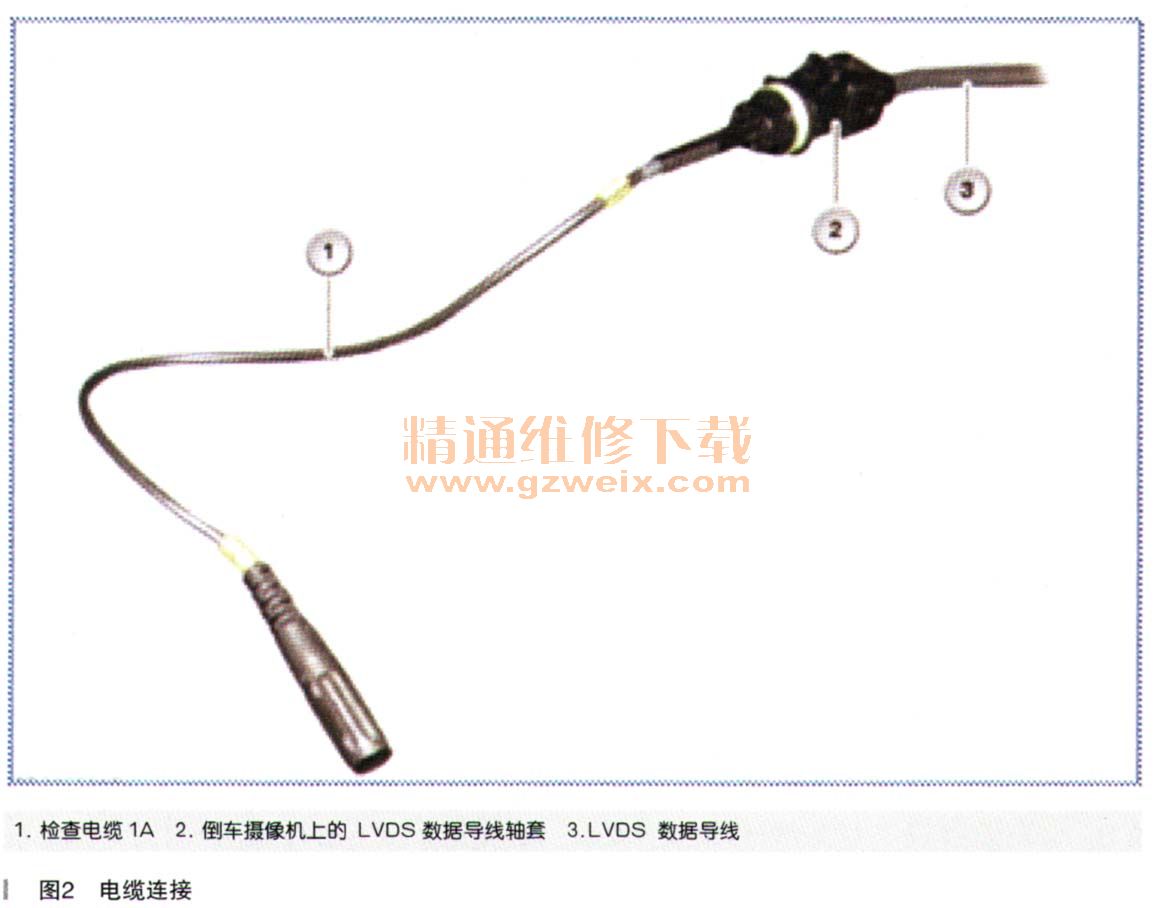

（3）将检查电缆1A插入已拔下的倒车摄像机插头（轴套）中，如图2所示。

（4）借助一条测量导线将检查电缆1A连接到智能测量系统接口盒和万用表。事先必须将智能测量系统接口盒或万用表调整为电阻测量。
（5）借助一条测量导线将检查电缆1B连接到智能测量系统接口盒或万用表。
（6）将检查电缆1B依次单独插入已拔下的TRSVC控制模块插头的轴套中。
（7）只允许在只有一个线脚的情况下测量电阻（智能测量系统接口盒）或只允许在只有一个线脚的情况下通过万用表发出声音信号。
（8）如果第（7）点不适用，那么则表示LVDS数据导线已损坏，必须予以更换。
（9）还必须依次在倒车摄像机插头的另外3个轴套上执行第（3）点至第（8）点的操作。将检查电缆1A插到倒车摄像机插头的下一个轴套上。执行第（4）点到第（8）点操作。
