一辆行驶里程约10万km的2012年宝马530Li F18豪华轿车。该车在怠速状态下发动机异响，并且剧烈抖动。
    故障诊断：接车后，验证故障现象。根据以往的维修经验和厂家技术通报初步判断为曲轴后油封异响。打开发动机机油加注盖，异响消除，证明是曲轴后油封发出的异响。
    通过解码器进行诊断测试，读取故障内容如下：①134101----电子气门控制系统，偏心轴传感器，导向件磁轮缺失；②134002----电子气门控制系统，偏心轴传感器，导向件功能异常；③134004----电子气门控制系统，偏心轴传感器，导向件检验和错误；④134408一电子气门控制系统，偏心轴传感器累积错误；⑤134E08----偏心轴传感器，可信度传感器信号相互不可信；⑥118101----混合气调节2、混合气过稀；⑦118001一混合气调节，混合气过稀。
    电子气门偏心轴传感器原理：偏心轴传感器在装备电子气门控制系统时探测偏心轴的位置，使得在每种运行状态下都能达到最佳的进气门升程。偏心轴由电子气门控制伺服电机调整，偏心轴传感器装备了2个相互独立的具有相反特性线的角度传感器。偏心轴传感器按磁阻效应原理工作，1个铁磁导体在磁场的作用下改变其电阻。
    根据电路图，偏心轴传感器由9个PIN角组成。PIN1: P-CSiS为角传感器1的信号线；PIN2：空角；PIN3:T-DAT1S为角传感器1的信号线；PIN4：屏蔽线；PIN5：接地线；PING:电源线；PIN7: P-CS2S为角传感器2的信号线；PIN8：偏心轴传感器的节拍时钟信号；PIN9:T-DAT2S为角传感器2的信号线。
    选择故障内容，执行检测计划，解码器诊断系统对于检测的功能／组件存储有如下故障数据：①134101电子气门控制系统，偏心轴传感器，导向件磁轮缺失；②134408电子气门控制系统，偏心轴传感器累积错误；③134002电子气门控制系统，偏心轴传感器，导向件功能异常；④134F08偏心轴传感器，可信度传感器信号相互不可信；⑤134C04电子气门控制系统，偏心轴传感器，导向件检验和错误。
    检测步骤：检测导线和插头连接，检测偏心轴传感器，检查DME控制单元。
    接下来根据故障码提示，先检测偏心轴传感器的导线和插头连接，检测线路和插头没有发现问题。所以分析判断偏心轴传感器有故障。此故障发生后电子气门控制系统进入紧急模式，DME会试图让气门开度变到最大，用节气门来控制进气量，进气歧管内压力将发生变化。通过诊断发动机控制系统的数据流，显示的进气歧管内压力为58.263kPa，明显高于正常的5kPa。从发动机的加油口测量发动机曲轴箱的压力，远高于正常的曲轴箱的压力5kPa。曲轴箱这么高的负压肯定会引起曲轴后油封产生异响。

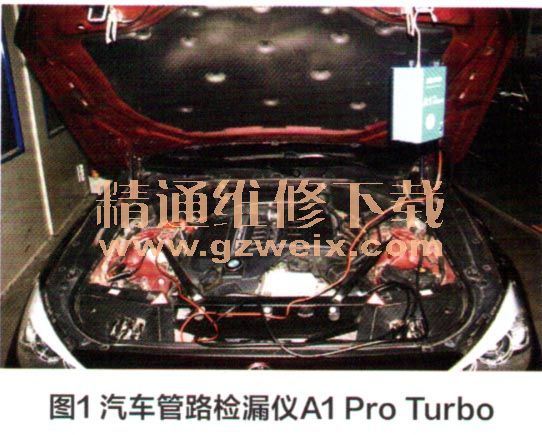

    为了证实判断，拆下进气软管，接上 “汽车管路检漏仪A1 Pro Turbo”（图1）软管，启动汽车管路检漏仪，烟雾气体由进气口到整个曲轴箱，此时发动机与变速器连接部位不断有烟雾冒出，有此可见曲轴后油封部位窜气。排除异响需要更换曲轴后油封和气门室盖。

      偏心轴传感器相关故障及混合汽过稀是导致发动机抖动的原因。继续通过DME控制单元诊断功能读取发动机空燃比的数据流，2个后氧传感器的信号明显过高，表示混合汽过稀。曲轴箱中的负压过高后，从曲轴后油封处向曲轴箱中吸进空气，通过气门室盖中的调压装置进入了进气歧管中，导致空燃比控制失调，最终引起发动机抖动。
