（七）系统电路图
    系统电路图，如图73所示

    八、动力传递
    1.xDrive前桥主减速器
    xDrive前桥主减速器，如图74所示。

    为了提高主减速器的效率，在此采用了新型变速器油。
在工厂进行首次加注时为前桥主减速器加注机油：Fuchs TitanEG3846。
    通过宝马维修服务站进行加注时仍像以前一样使用机油：Castrol SAF-XO。
      这两不叫丸油司才目互混合并断丁任意加注。前桥主减速器油无须更换，因此可在整个车辆使用寿命期间使用。
    技术数据，如表10所示。

    2.xDrive前桥半轴

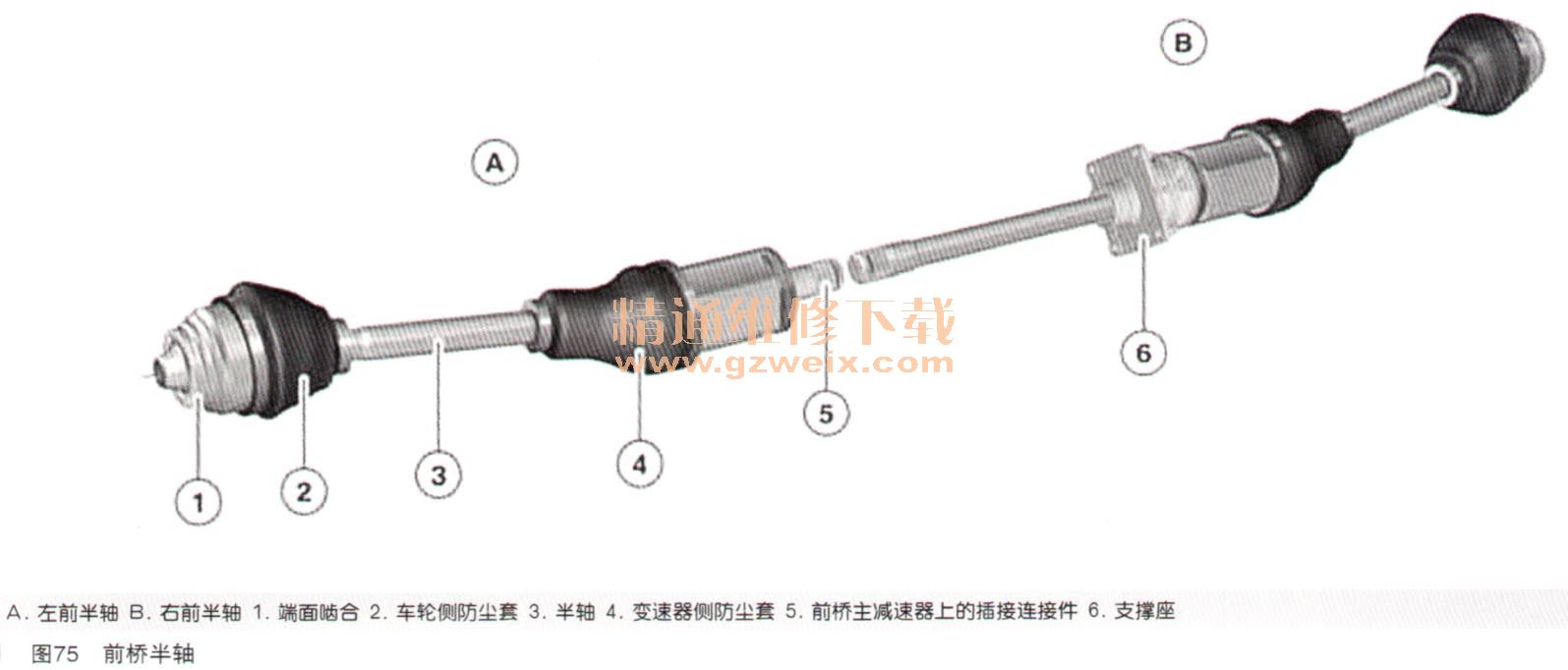

    xDrive前桥半轴如图75所示。

    3．后轮驱动
      （1）传动轴，如图76所示。

    在此使用根据发动机和变速器型号进行调整的不同钢制传动轴。
