拆下变速器分析

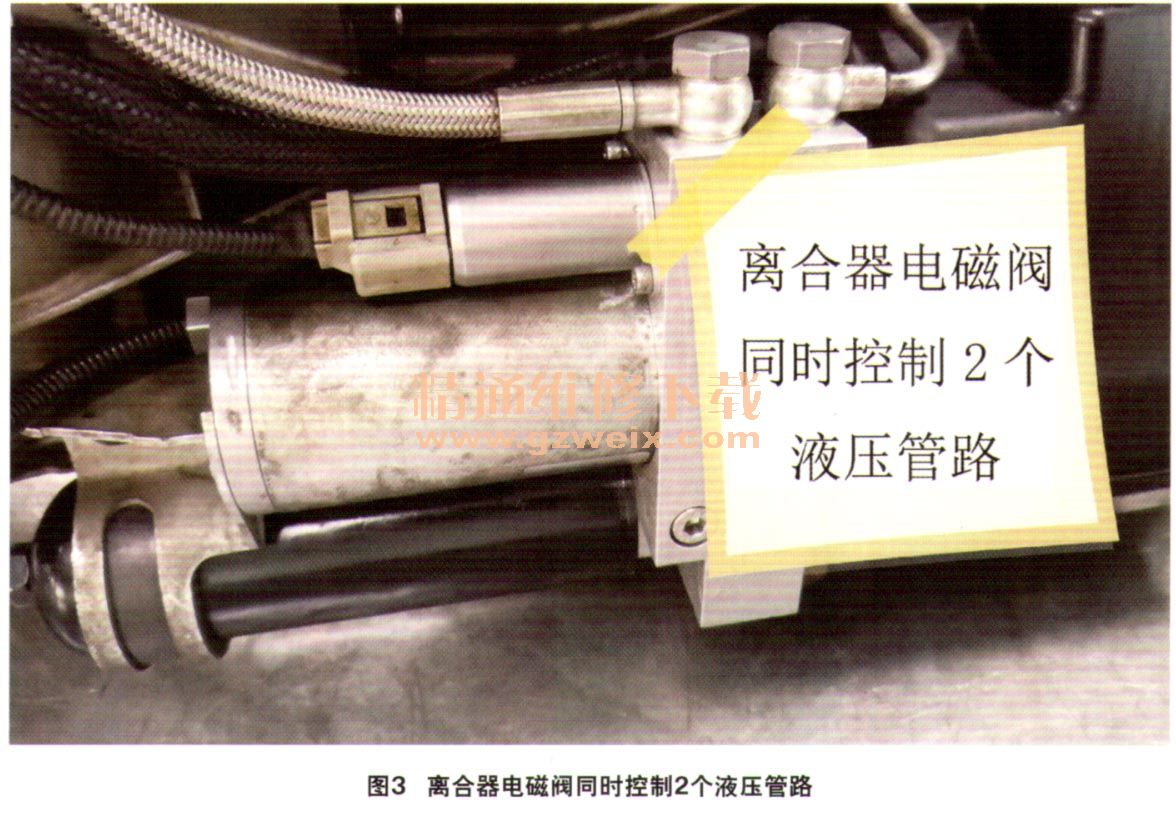

液压系统。离合器电磁阀功能有两部分:一是控制离合器液压缸;二是控制离合器同时打开至液压换挡机构的高压油路(图3)。由于离合器电磁阀用于打开或关闭油路,不存在泄漏问题,因此问题出在换挡活塞板的4个换挡电磁阀和2个换挡调压阀上。

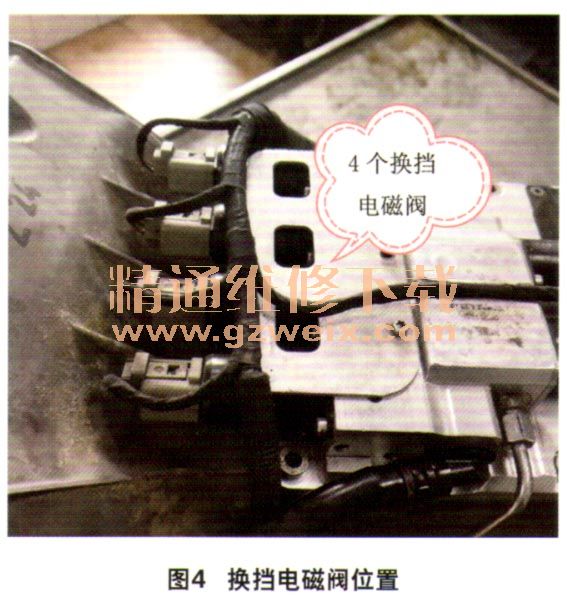

从换挡逻辑分析,4个换挡电磁阀控制8个挡位,每次换挡只有一个电磁阀工作(图4)。但换挡调压阀在每换挡时都要工作,磨损泄压的可能性最大,决定更换这2个换挡调压阀(图5)。由于这2个换挡调压阀原厂不提供,只能找同型号电磁阀替代。此外,维修人员还检查了离合器,发现离合器已经严重磨损,更换离合器后安装变速器。起动车辆后观察
液压系统油压保持情况,系统油压每间隔10 min建压一次,这个故障得以解决。经过长时间试车后,故障现象不再出现,维修人员准备交车。
就在将车交付用户前,维修人员在一次挪车过程中变速器再一次报警,并且换挡杆无法换入挡位。用诊断仪检测,发现有系统油压低、无法建压以及液压泵不运作的相关故障码存在。维修人员检查液压泵电机继电器及线路均正常,怀疑问题出在液压泵电机上(图6)。再一次拆下变速器并拆解液压泵,发现电机炭刷已经严重磨损造成接触不良,这也印证了变速器的第2个故障码。
故障排除:更换电机炭刷修复液压泵电机后装复变速器,试车发现故障再也没有出现。将车交付用户,3个月后回访得知,故障彻底解决。
