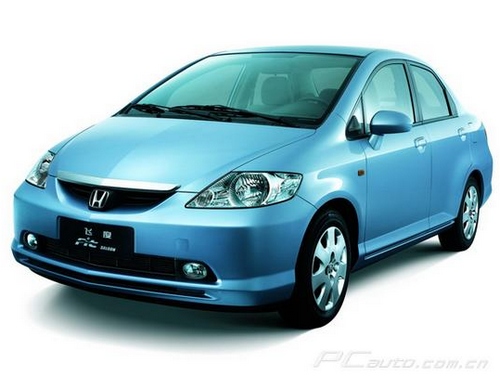

本田飞度

    一位2004款三厢飞度车主叙述，该车在行驶途中发动机忽然熄火，再也无法启动。据车主讲该车未进行过任何维修。

相关阅读：
奔驰行驶中发动机异响 变速时振动大故障
底盘最基本要素 汽车减振器的检验与维修
丰田陆地巡洋舰4700发动机抖动故障

    据该车使用状况考虑，仅行驶1万km多，不应该有大的问题。打开点火开关，指示灯一切正常，转动点火开关启动发动机，启动机转动有力且转速够，但发动机不启动。由先简单后复杂的思路入手首先查油路。该车发动机属程序控制燃油喷射系统，燃油泵由电脑控制。打开点火开关工作2s后停止，发动机启动后持续工作。因此反复转动点火开关，开2s关再开2s关。打开燃油箱盖听燃油泵工作情况，发现燃油泵有启动的嘶嘶声，打开发动机舱拔开燃油进油管有燃油泵出，初步证明油路正常。

    接下来查看电路，该车点火系统采用本田最新的I-DSI（智能型独立双点火），每个缸有前后两个点火线圈和火花塞。取下一、二缸的前点火线圈和火花塞发现火花塞有很湿的汽油液体，将火花塞插入点火线圈放在汽缸盖上搭铁，启动发动机火花塞无跳火火花，说明点火系统有故障。拔下该车点火线圈的三芯插头，三根线的颜色分别为黑/黄（电源线）、白（电脑控制回路线）、黑（搭铁线）。打开点火开关，首先用万用表测量黑/黄（电源线）应为电瓶电压，结果无电压。按照电路图查发现驾驶侧保险盒内的14、15号保险丝烧断，14号为前点火线圈保险，15号为后点火线圈保险。更换新的保险丝打开点火开关后马上熔断，很明显点火系统有短路。用万用表测量保险盒内14号、15号保险插座发现电源对地短路，查找线路一切正常。当拔下所有点火线圈插头时，发现保险插座短路现象消失。于是将八个（前四个、后四个）点火线圈逐一拆下测量，结果发现二缸的前后点火线圈均内部短路。

    以为问题终于找到了，更换二缸的前、后点火线圈后，装回所有的线路和保险丝启动发动机，发动机还是不能启动。这时发动机转速明显不够，电瓶电量已明显下降，给电瓶充足电后启动发动机，发动机有突、突的声音，好像有启动的意思，但还是启动不了。

    在有油有火的情况下不能启动，只能考虑机械和控制系统了。该车发动机正时采用先进的静音式链条，又只跑了1万km多估计问题不大。用本田专用的HDS诊断系统进入车辆电脑，结果未发现故障码。查看数据流，各信号都正常。启动发动机意外发现发动机转速只有60r/min，明显不正常。发动机转速信号是由曲轴位置传感器获取的，于是拆下曲轴位置传感器测量其电阻，这时意外发现传感器端部（与曲轴触发轮获取信号的部位）有非常明显的磨损。曲轴位置传感器是电磁感应式的，通过曲轴触发轮的转动来获取发动机转速，正常情况下它与曲轴触发轮有一定的间隙，不应磨损。于是怀疑触发轮有问题，准备拆除油底壳检查。升起车辆时才发现油底壳曾碰撞过，碰撞后将油底壳拆下进行重新焊接（该车采用全铝发动机和油底壳）。于是我们将油底壳拆下后发现曲轴触发轮已经裂为三块，其中有两块已掉在油底壳中，剩下一小部分触发轮上的齿只能给传感器很低的发动机转速信号，致使发动机突突但启动不了。

    故障终于找到，更换触发轮后发动机一次性启动成功，用HDS进入电脑系统查看数据流一切正常，故障到此排除。

    经验总结

    曾一度以为车辆质量有缺陷，事后得知，此车在别的地方曾进行过维修。不规范的操作造成点火线圈无故损坏，造成大量时间浪费在查电路方面。而触发轮的损坏则是油底壳和曲轴皮带轮的间隙有限，往下拆油底壳时操作不当造成的。（汽车维修与保养）
