检修雅阁因变速器小裂缝造成换挡大冲击
来源:本站整理  作者:佚名  2012-04-09 09:17:32



故障排除

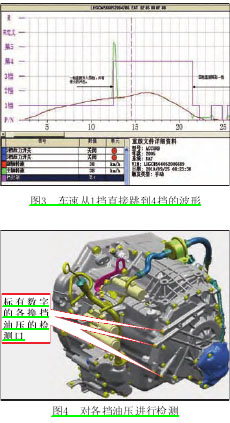

通过波形检测及路试分析,笔者判断该车变速器的第二挡和第三挡工况异常。为了查证这个质疑,笔者使用油压表监测各个挡位的油压,按维修手册的指引在变速器外壳的后端及上端,分别找到各挡油压的检测油道口(参见图4),对各挡油压进行了检测。

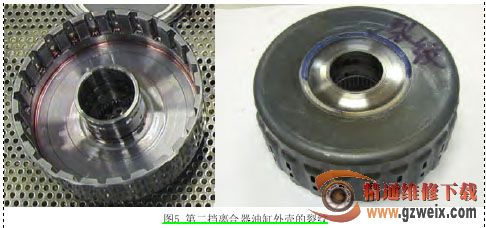

在标有“2”方框数字的第二挡油压检测口,发现换挡油压明显异常,实测的油压为3.7kg/cm2。而其他各挡的油压均正常,达9.1kg/cm2以上,维修手册要求各离合器的最低工作油压应不低于8.6 kg/cm2。为此,笔者决定解体变速器进行细致检查。解体发现,该车第二挡离合器油缸外壳的中部有一条比头发丝稍粗的裂纹(见图5)。更换有裂纹的第二挡离合器毂后,经试车验证,此前故障修复。



故障分析

从该车的故障现象来看,因二挡离合器毂有裂纹造成油液泄压,使二挡油压不能达到规定值,从而无法实现二挡的工作。但冷车时由于油液可以形成油膜,从而能勉强达到用二挡运行,但换挡出现打滑,使换挡时间延长,造成了车主所述“低速升速较缓慢”的故障。从图2可见,由1挡升2挡用了2秒多的时间。当热车后,油温升高、AT油液变稀、不易形成油膜,故泄油增多、二挡油压极低,只能勉强维持3.7kg/cm2,此时不能支持二挡运行,所以只能维持在一挡运行。

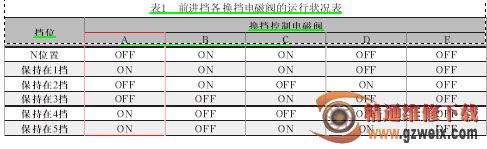

对变速器从一挡直接“跳挡”进入四挡的原因,是由于二挡离合器毂的裂纹造成的。由于裂纹导致油液泄压,从而PCM检测到主轴与副轴的转速差超过规定范围(即产生打滑),在通过指示灯报警的同时提示P07520故障码,故障码解释为换挡电磁阀A卡在打开位置,即换挡电磁阀A长时通电。各前进挡的换挡电磁阀的运行状况见表1。表1中红框为A换挡电磁阀的运作,表中“OFF”表示不通电,“ON”则表示通电。对应换挡电磁阀A通电的挡位为“一挡”、“四挡”或“五挡”, 而二挡及三挡时则为断电。如果在汽车行驶时,在换挡电磁阀A保持通电状况下,只能从一挡直接跳到四挡,降挡时也只能从四挡直接跳回到一挡,故车辆提速或降速均会出现大幅冲击的现象。

上一页  [1] [2]
