一辆行驶里程约10万km的 2007款本田讴歌MDX。用户反映:该车踩制动时高位制动灯不亮。
故障诊断:1.高位制动二极管灯泡损坏。2.制动开关故障。3.线路故障。
踩制动时,后面的左右制动灯正常点亮,就只有高位制动灯不点亮。可以确定制动系统的保险丝正常。
拆下高位制动灯的插头检查,在踩住制动时插头的输入端连接电压表,有时显示12V电压,有时显示只有5V电压或0V。
检查高位制动灯泡,连接12V电源给高位制动灯能正常点亮,说明高位刹车灯二极管灯泡没问题。
进行制动开关的检查,踩下制动开关时1号、2号端子导通,3号、4号端子也导通。
结合维修手册查找电路控制发现,高位制动灯的电源由后部的MICU控制单元输出,当时怀疑后部的MICU出现故障,于是更换了一个已知良好的MICU试用,结果故障依旧。
当踩住制动时制动开关线路导通把电源输送至后部的MICU再输出到高位灯。同左右侧的制动灯是独立的线路。踩住制动时3号、4号端子应不导通。有时当踩下制动时1号、2号端子出现不导通现象,有时好时坏的现象。

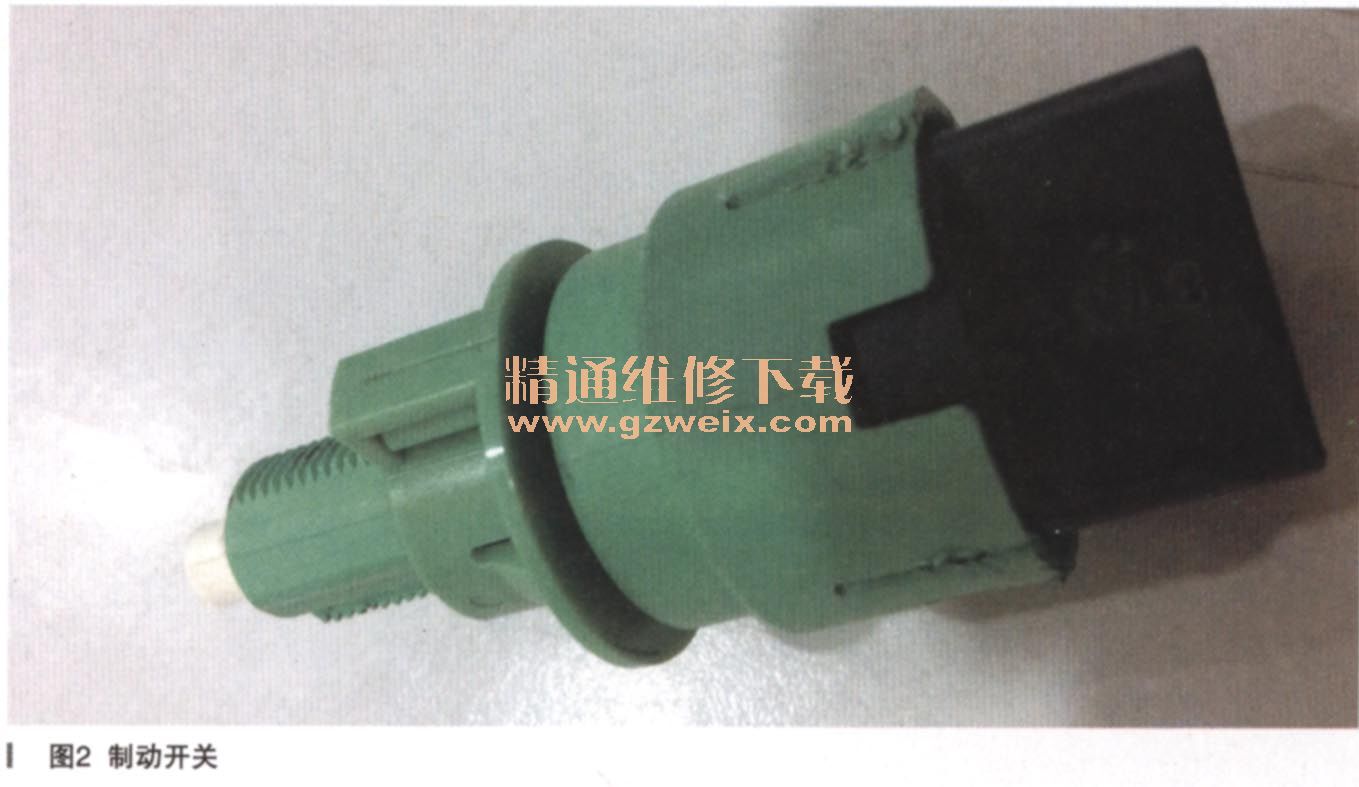

打开制动开关进一步检查,发现1号、2号端子,3号、4号端子的接触点都有烧灼的痕迹(如图1、图2所示),通过打磨处理重新安装,故障排除。
结合以上的检查分析,属制动开关内部端子的结合触点产生接触不良现象,在电路中增加了多余的电阻,在电流不变、电阻增加的情况下,电压降低(形成电压降),导致后部MICU控制单元输出故障。
故障总结:在查找电路故障时,应通过维修手册提供的电路图,对相关系统的线路一步一步地进行排查,用测量电压降的方法来查找电路中的多余电阻比较简洁准确。
