沃尔沃S80L左侧车门控制按钮无法控制
来源:汽车维修技师  作者:佚名  2014-02-04 07:19:05

    一辆行驶里程约6.3万km,发动机和变速器型号分别为B4204T6, MPS6的沃尔沃S80L轿车。该车左侧车门控制按钮不好使。
    故障诊断:首先验证故障现象。车主反映右侧车门关住的时候车门中控锁、玻璃升降,用遥控无法控制,左侧车门按钮也无法操作。车辆无法锁闭,给安全带来很大隐患。
    从车主反映的问题中可以分析出以下几点:
    1.车辆中控按钮与执行元件之间存在通信问题。要么线路短路,要么存在开路。
    2.DDM内部故障。

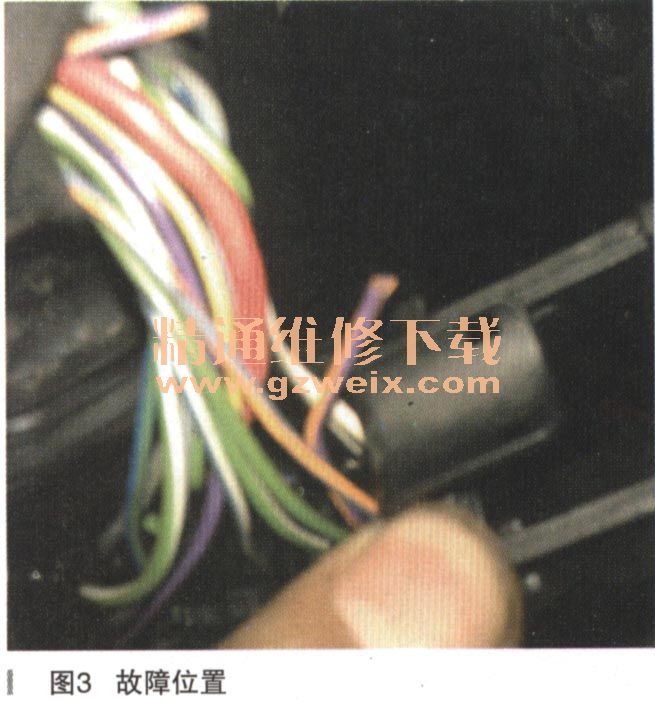

    首先连接VIDA检查相关故障码。1.DDM-U00100,中速CAN汇流排,一般故障信息,无副类型信息;2.DDM-U014000与中央模块失去通信一般故障信息,无副类型信息。主要的故障还是与DDM失去通信,首先检查DDM保险丝,保险丝良好,用万用表测量为12.25V,拆开左前车门内衬查看DDM接线插头是否有松动,处理插头后还是不好使,看来问题不在这儿,因为用钥匙也无法控制,所以排除驾驶侧控制按钮,所有外观件排除后,接下来只能查看电路图了(如图1、图2所示)。测量DDM供电正常,测量DDM到开关3/176之间线束通断无异常。到底是哪里出问题了呢?测量CAN线电压为0V,那么通信线肯定是存在断路问题的,剩下的工作就是找出断开的地方了,测量CAN线到门边插头74/507通断无异常,那么,断路的地方很有可能是在插头后方不远处,拨开后方线束果然发现两根中速CAN断了,断的原因还是厂家线束设计不合理造成这个地方过短,时间一长就被拉断了(如图3所示)。




    故障总结:当钥匙开2挡的时候,ECM会控制继电器吸合给玻璃升降开关供电,开关在操作的时候会给DDM一个信号,DDM同时把这个信号通过中速CAN传给PDM和ECM确定信号的内容,然后再相互沟通后控制电机执行元件工作,而这两根CAN线的断开不能让DDM识别信号,同时也就不能控制玻璃和中控了。
