一辆行驶里程超32万km的1999年款广州本田雅阁轿车。该车按电动天窗开关（开或关），电动天窗没有任何动作，且听不到电动天窗驱动电动机有任何反应。
    故障检修：
    （1）故障原因分析

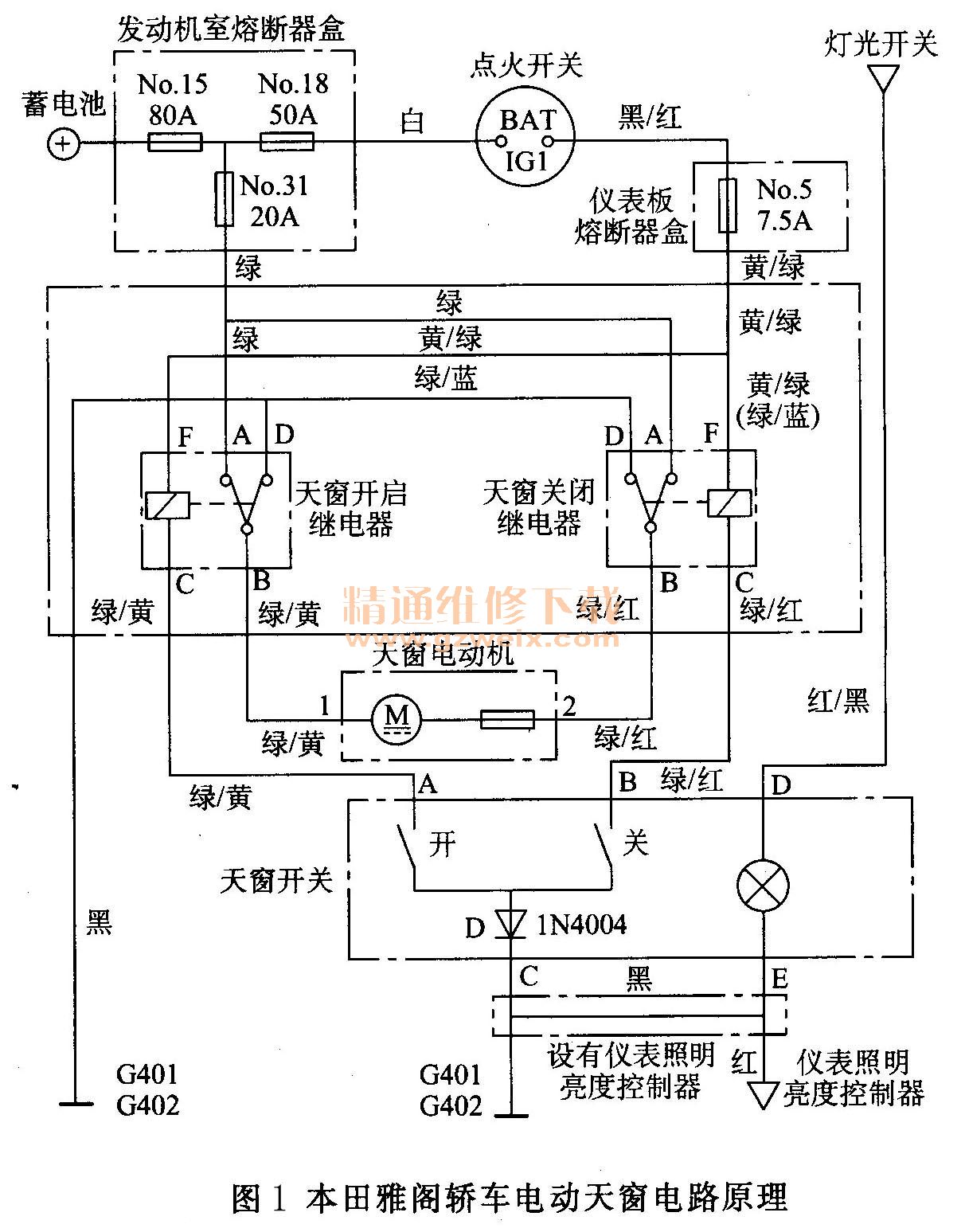

    该车电动天窗控制电路如图1所示，可能的故障原因有：

    1）电动天窗电源线路有断路之处，或仪表熔断器盒中的No. 5 （7.5A）熔断器烧断。
    2）电动天窗控制开关有故障。
    3）电动天窗控制继电器有故障。
    4）电动天窗驱动电动机已损坏。
    （2）故障检修方法
    1）检查仪表熔断器盒中的No. 5（7. 5A）熔断器，正常。
    2）检查连接电动天窗控制开关的电源、搭铁线路。拆下电动天窗控制开关，用万用表直流电压档测量天窗开关线路插头A、B两端子对搭铁的电压，有12V、 C端子对搭铁的电压为0V，说明电源线路、搭铁线路良好。
    3）电动天窗控制开关插头A、B端子交替搭铁试验。A端子或B端子搭铁时，相当于电动天窗开关接通了“开”或“关”，这时，可以听到电动天窗驱动电动机通电工作声，但天窗仍没有动作，说明电动机通电产生的电磁转矩不足以克服电动天窗的阻力矩。于是，就在A端子搭铁的同时，用手协助开启天窗，使天窗可打开一条缝。随后通过加润滑剂和反复地打开和关闭天窗，电动天窗可以在A、 B端子交替搭铁时自如地开闭了。
    4）检查电动天窗控制开关。将电动天窗控制开关重新接上，按电动天窗开关，故障依旧存在，说明电动天窗控制开关有故障。拆开电动天窗开关检查，开关内部的接触片、开关触点均正常，那么不能通路的故障可能性就只有二极管了。用万用表电阻档测量二极管的正反向电阻，均为∞，说明二极管已烧坏。
    （3）故障处理措施
    更换二极管，装复开关后试验，电动天窗开关正常，故障排除。
    故障分析：本例导致电动天窗不能打开的故障原因实际上是两个，一个是电动天窗有卡滞，另一个是二极管烧坏而导致电动天窗开关不能导通。
