一辆行驶里程约13万km的2005年款广汽本田奥德赛。该车左右发动机故障指示灯亮,回店做检修。读取故障码为暂时性故障码P0011-VTC系统故障。消除故障码后试车半小时,故障灯没有再次亮起,诊断为间歇性故障,交车。
客户驾车行驶半个小时后故障灯再次亮起,回店做检修,读取故障码仍为暂时性故障码P0011—VTC系统故障。消除故障码,检查VTC电磁阀,动作良好,VTC滤网没有堵塞,试车半小时左右故障灯没有点亮。按照VTC系统故障排除流程(见图1)继续检查VTC作动器以及缸盖内的相关油路,但是当进行到步骤“7-VTC作动器检查”时,需要对发动机拆解,客户不同意,只好暂时交车,客户返回途中故障灯再次点亮。
故障诊断:此时车辆的故障灯已经点亮,读取故障码为暂时性故障码P0011和永久性故障码P0011。共2个故障码。
VTC系统说明:
此车装配的是i-VTEC系统。除了传统的VTEC外,还包括1套进气凸轮轴VTC(可变气门正时控制)机械机构。
i-VTEC系统机械机构实现了在各种发动机转速、车速和发动机负荷下提高燃油效率,降低废气排放。

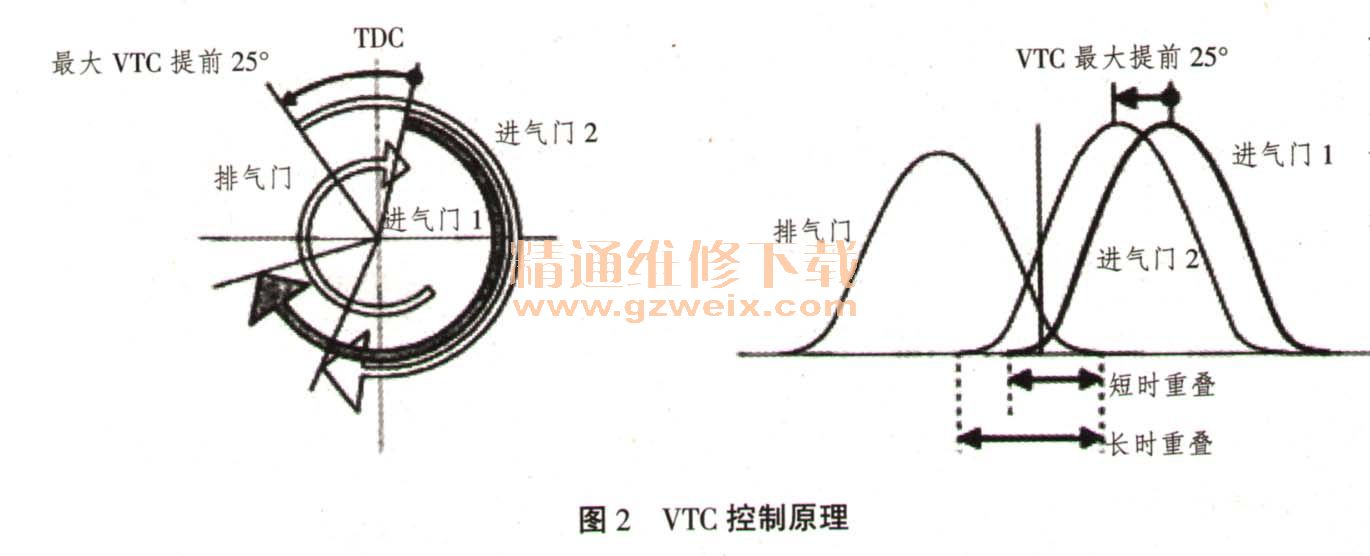

VTC系统控制原理(见图2):
可根据运行工况连续改变进气正时;进气正时优化处理,以使发动机输出最大功率;凸轮相位角被提前,以获得EGR效果,并降低泵送损失,进气门迅速闭合,以利于减少空气燃油混合气返回进气侧的量,并提高充气效果;系统在怠速下减小凸轮相位提前角,稳定燃烧并降低发动机怠速转速;如果发生故障,VTC系统控制失效,进气正时被固定于完全延迟位置上。
根据以上VTC控制原理以及检测流程,利用广汽本田HDS诊断系统的快摄功能进行快摄,检查VTC的作动情况,此时发现VTC机械机构没有作动,进气门相位始终保持在初始位置,如图3所示。
“CMP控制指令”这个参数为PCM给VTC系统发出的指令,而“CMP控制”这个参数为PCM检测到的VTC系统的实际工作效果,可见图3中2个参数、的曲线发生了分离,而且“CMP控制”这个参数还反映出VTC系统没有工作,因为此车“CMP控制”的数值在所有工况时都为0°,所以初步判断故障为PCM控制良好,而VTC机械机构没有良好工作,甚至是完全没有作动,进气门正时被固定于完全延迟位置上。

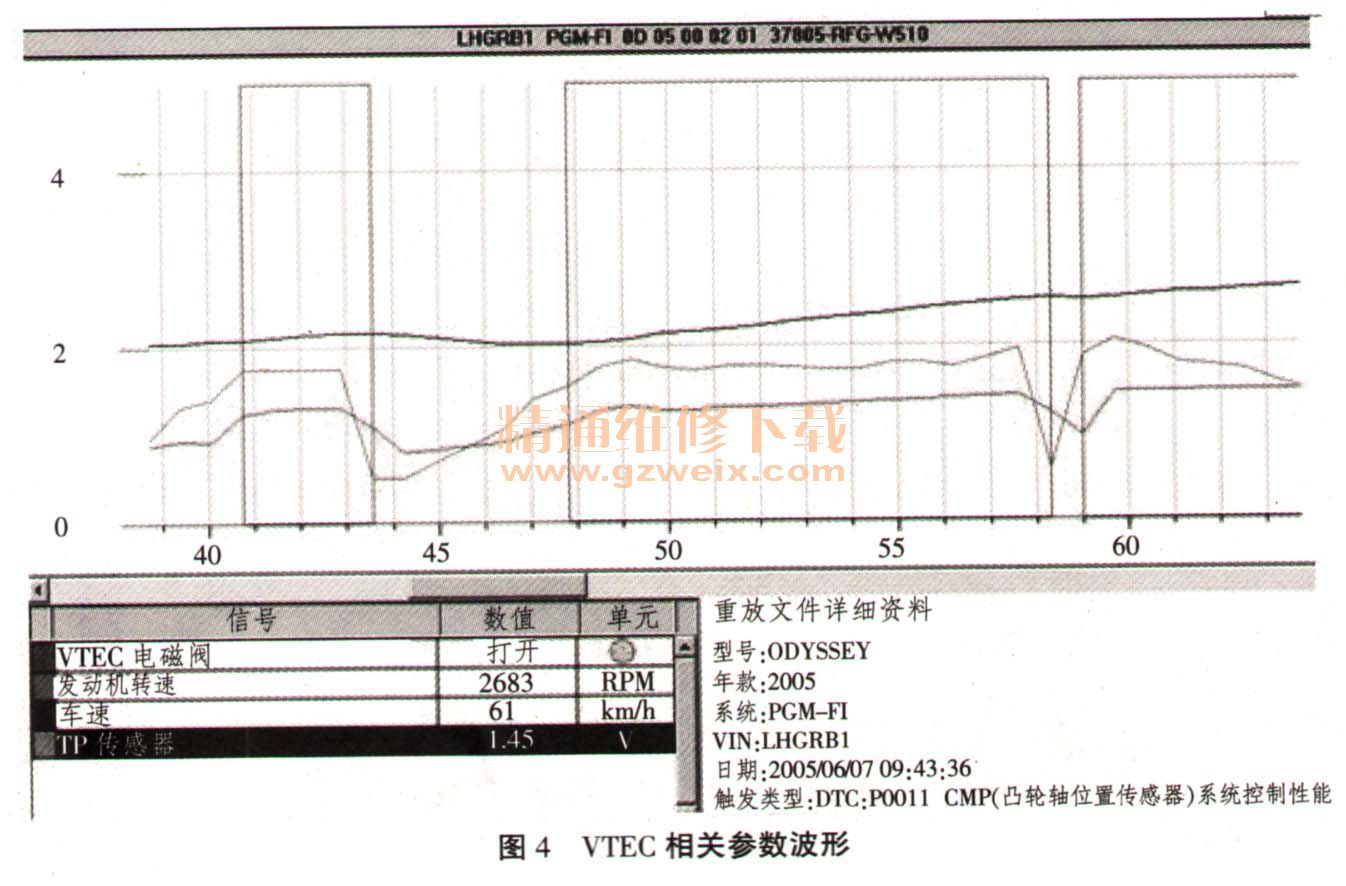

由子VTC机构是利角机油压力工作的,所以应该检查机油压力是否正常,除了利用机油压力表以外,更简单的方法是利用仪表板机油压力指示灯和VTEC机构是否正常工作来确认,发现机油压力指示灯正常,VTEC机构检查如图4所示。
