本田飞度无级变速器(CVT)换挡拉线的调整
来源:本站整理  作者:佚名  2017-03-16 11:45:08

    实施作业:
    调整无级变速器(CVT)换挡拉线的步骤如下:
    (1)拆卸中央控制台。
    (2)将换挡杆置于N位置。
    (3)如图1所示,拧下换挡拉线端部的螺母,将拉线与换挡杆分离,将换挡拉线上的卡口式固定架转动四分之一圈,将换挡拉线从换挡杆托架底座上拆下。

    (4)如图2所示,推动换挡拉线,直至停止位后松开,将换挡拉线回拉两步,挡位即为N挡位置。

    (5)将点火开关置于“ON”,并确认N挡指示灯亮。
    (6)将点火开关置于“OFF”。

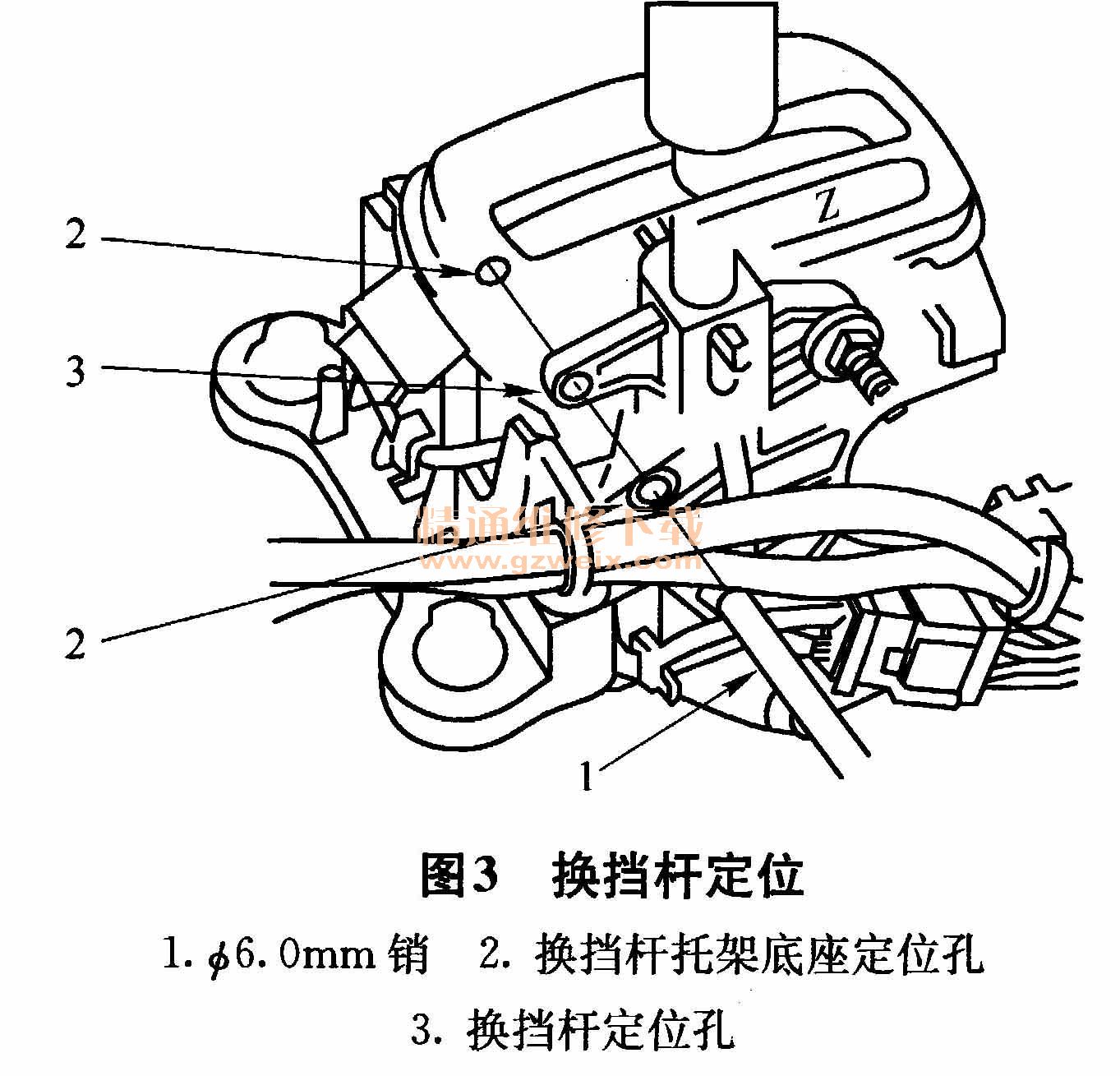

    (7)将换挡杆定位。如图3所示,将一个φ6. 0mm的销穿过换挡杆托架底座定位孔,插入换挡杆定位孔,使换挡杆可靠固定在N挡位置。

    (8)装上换挡拉线。如图4所示,将换挡拉线上的卡口式固定架对准换挡杆托架底座上的窄槽,然后将卡口式固定架滑人底座。将换挡拉线上的方孔对准安装螺柱底部的方形接头,将螺柱穿过换挡拉线的方孔,将固定架转动四分之一圈,使其紧固换挡拉线。

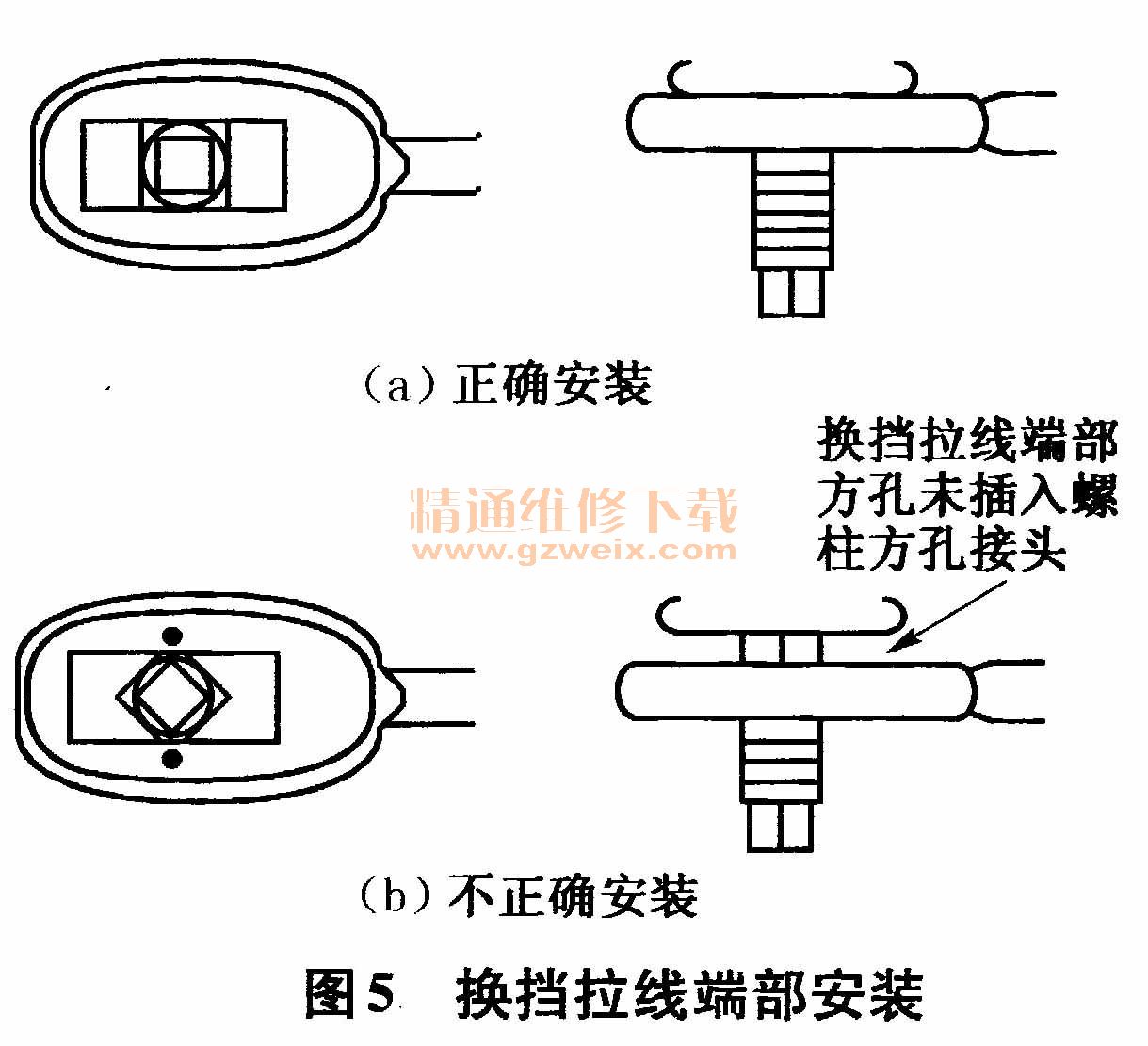

    (9)如图5a所示,确认换挡拉线端部的方孔已正确安装在螺柱上。如果安装不正确,如图5b所示,则从换挡杆托架底座上拆下换挡拉线,重新安装换挡拉线。拧紧螺母,拧紧力矩为22N·m。

    (10)拆下安装在换挡杆上用于固定换挡杆的φ6. 0mm销。
    (11)将点火开关置于“ON”。在每个挡位切换换挡杆,确认A/T挡位指示器的指示与变速器挡位一致。
    (12)起动发动机,踩下制动踏板,检查换挡拉线的调整情况。
    (13)推压换挡杆锁脱扣器,确认换挡杆脱扣灵活,并检查将挡位换回P挡位置时的换挡杆锁。
    (14)装上中央控制台。
