广州本田飞度轿车后轮鼓式制动器分解图如图5-14所示。检查鼓式制动器的步骤如下：

    1．制动蹄的检查与更换
    （1）松开驻车制动杆，举升车辆，拆下后轮。
    （2）拆下后轮制动鼓。
    （3）检查是否有制动液泄漏。
    （4）推压护座弹簧，转动张紧销，拆下护座弹簧。
    （5）如图5-15所示，取下制动蹄总成，并分解制动蹄总成。

    （6）断开制动蹄上驻车制动拉线。
    （7）如图5-16所示，取下U形夹、波形垫圈和销轴，分离制动蹄与驻车制动杆。

    （8）如图5-17所示，检查制动片是否开裂、磨光、磨损和污染，检查制动轮缸是否泄漏等。测量制动片的厚度。制动片的标准厚度为4. 3mm，维修极限为1. 0mm。如果制动片损坏，或其厚度小于维修极限，则应更换制动蹄总成。

    （9）按与拆卸相反的顺序组装制动蹄总成。组装时，在各滑动部位涂上润滑脂，不要让润滑月旨接触制动蹄片。
  （10）装上制动鼓、后轮。
  （12）踏下制动踏板几次，自动调整后轮制动器间隙。
    （13）检查与调整驻车制动操纵机构。
    2．制动鼓的检查
    （1）松开驻车制动杆，举升车辆，拆下后轮。
    （2）拆下制动鼓。
    （3）检查制动鼓是否有擦伤、沟槽、腐蚀和裂纹。

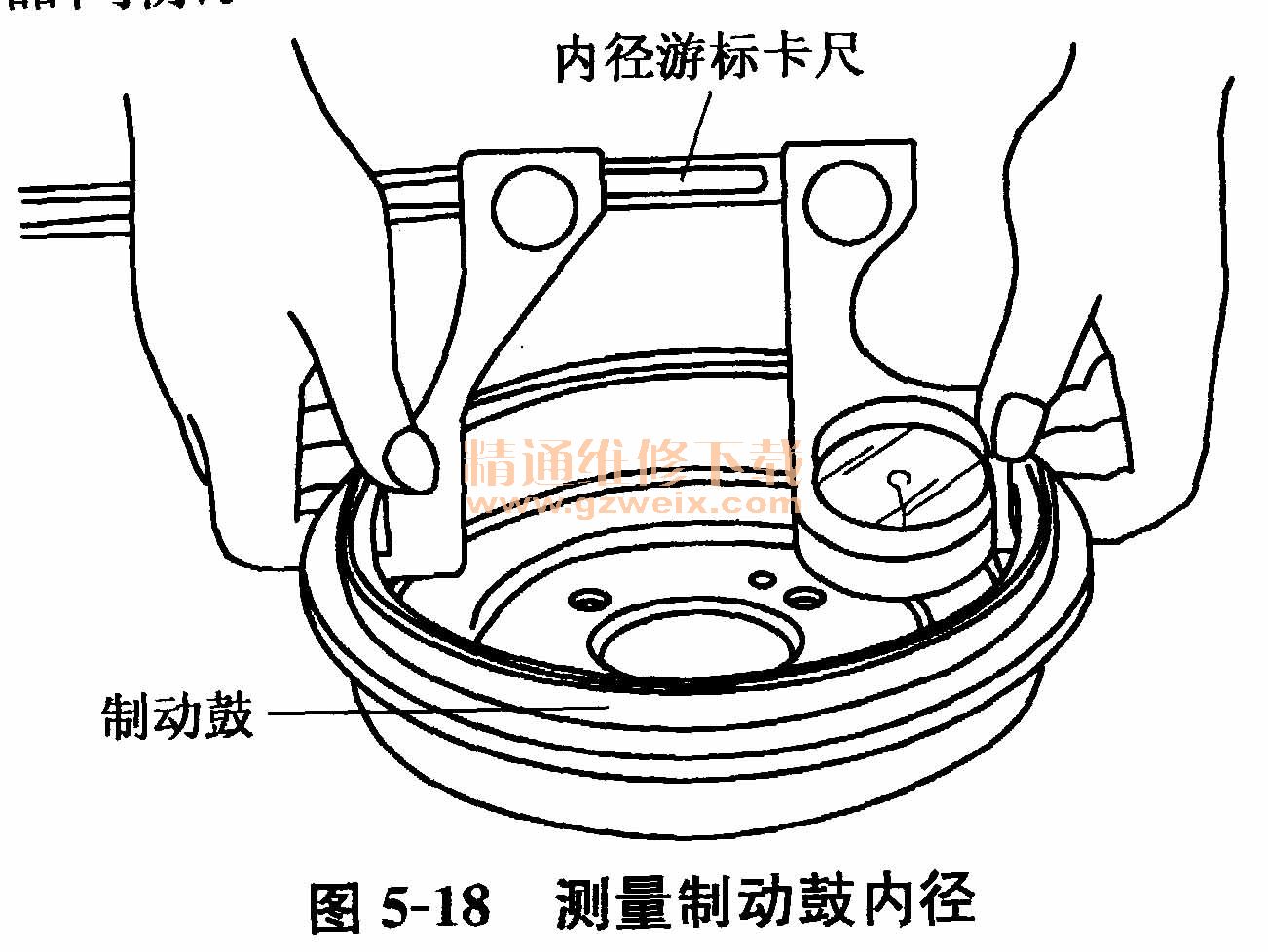

    （4）如图5-18所示，用内径游标卡尺测量制动鼓内径。制动鼓的标准内径为179. 9～180. 0mm，维修极限为181. 0mm。如果制动鼓的内径大于维修极限，则应更换制动鼓。

    （5）装上制动鼓、后轮。
    （6）踏下制动踏板几次，自动调整后轮制动器间隙。
    （7）检查与调整驻车制动操纵机构。
