广州本田飞度轿车前轮盘式制动器制动钳分解图如图5-7所示。检查盘式制动器的步骤如下：

    1．制动片的检查与更换
    （1）举升车辆前部，并拆下前轮。
    （2）如图5-8所示，检查制动片的厚度。内侧制动片和外侧制动片的标准厚度为8. 5～9. 2mm，维修极限为1. 6mm。如果制动片厚度小于维修极限，则应更换制动片。

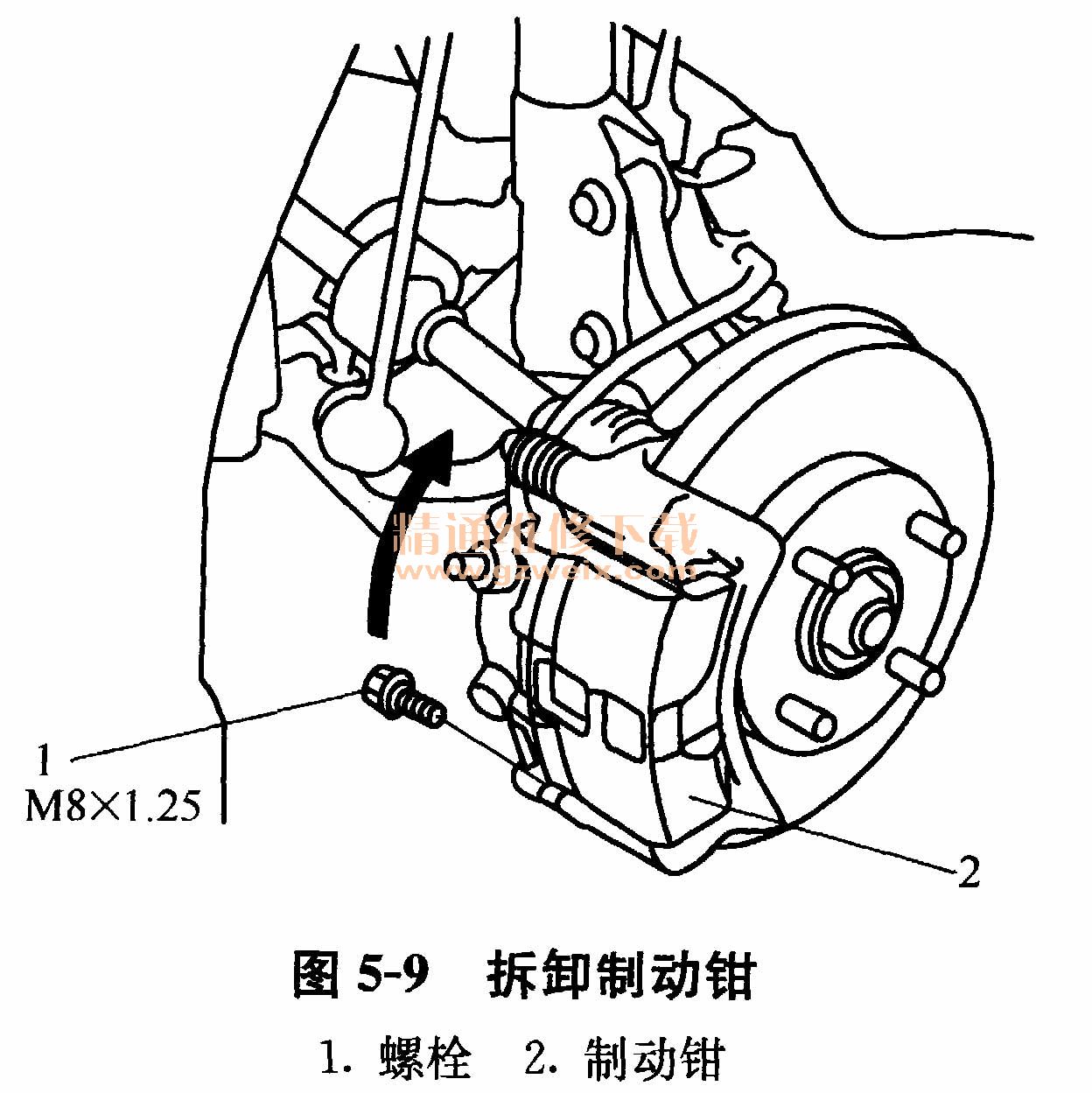

    （3）如图5-9所示，拧下制动钳下部螺栓，将制动钳体向上旋转（箭头）。

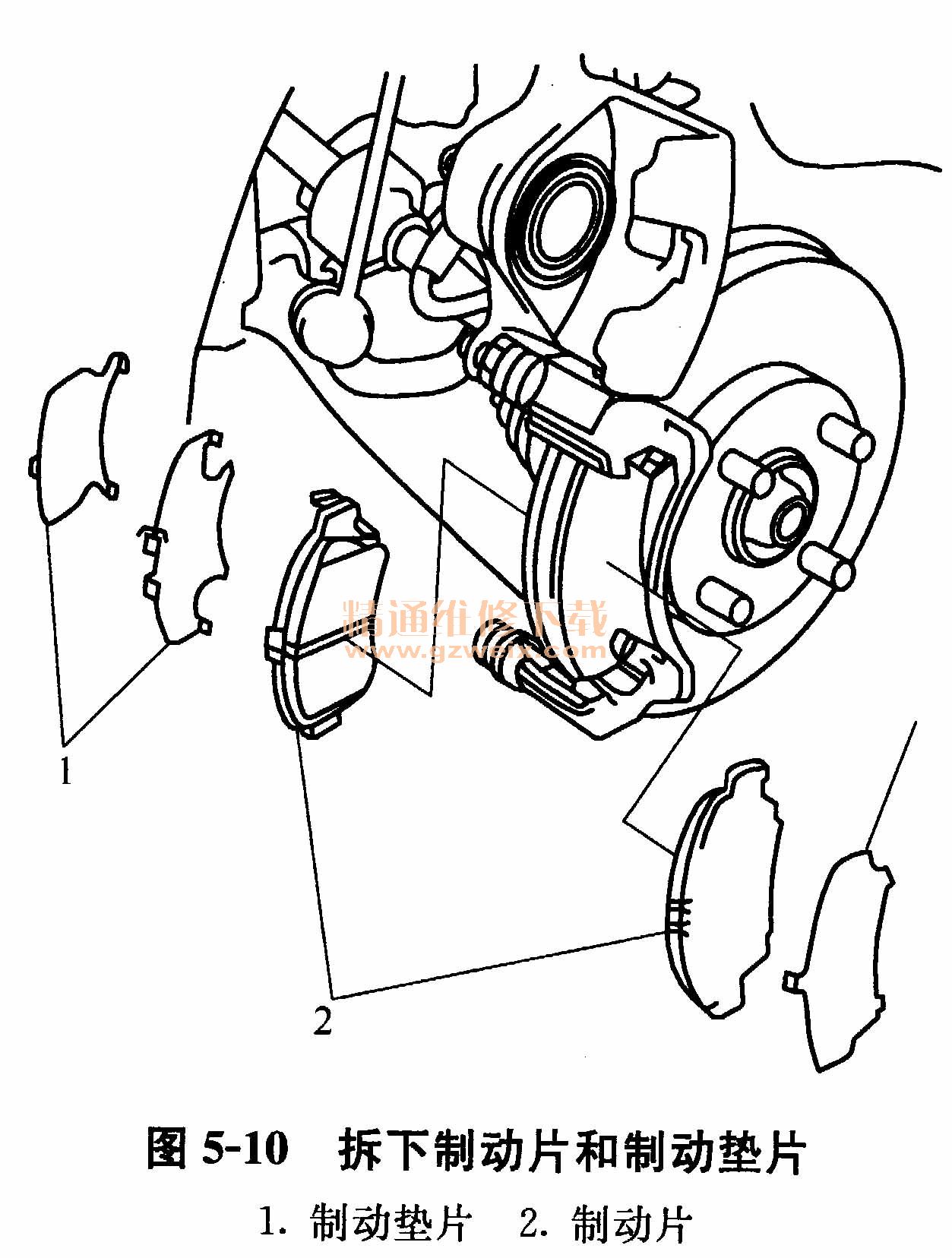

    （4）如图5-10所示，拆下制动片和制动垫片，拆下制动片护座。

    （5）清洁制动钳，并检查制动钳是否有裂纹。
    （6）检查制动盘是否破损及开裂。
    （7）在制动片护座与制动钳的配合面上涂上润滑脂（P/N08798-9010 ），装上制动片护座，将制动片护座上多余的润滑脂擦掉，以免制动盘和制动片沾上润滑脂。
   （8）换上新制动片，装上制动片和制动片垫片。带有磨损指示器的制动片应装在内侧。

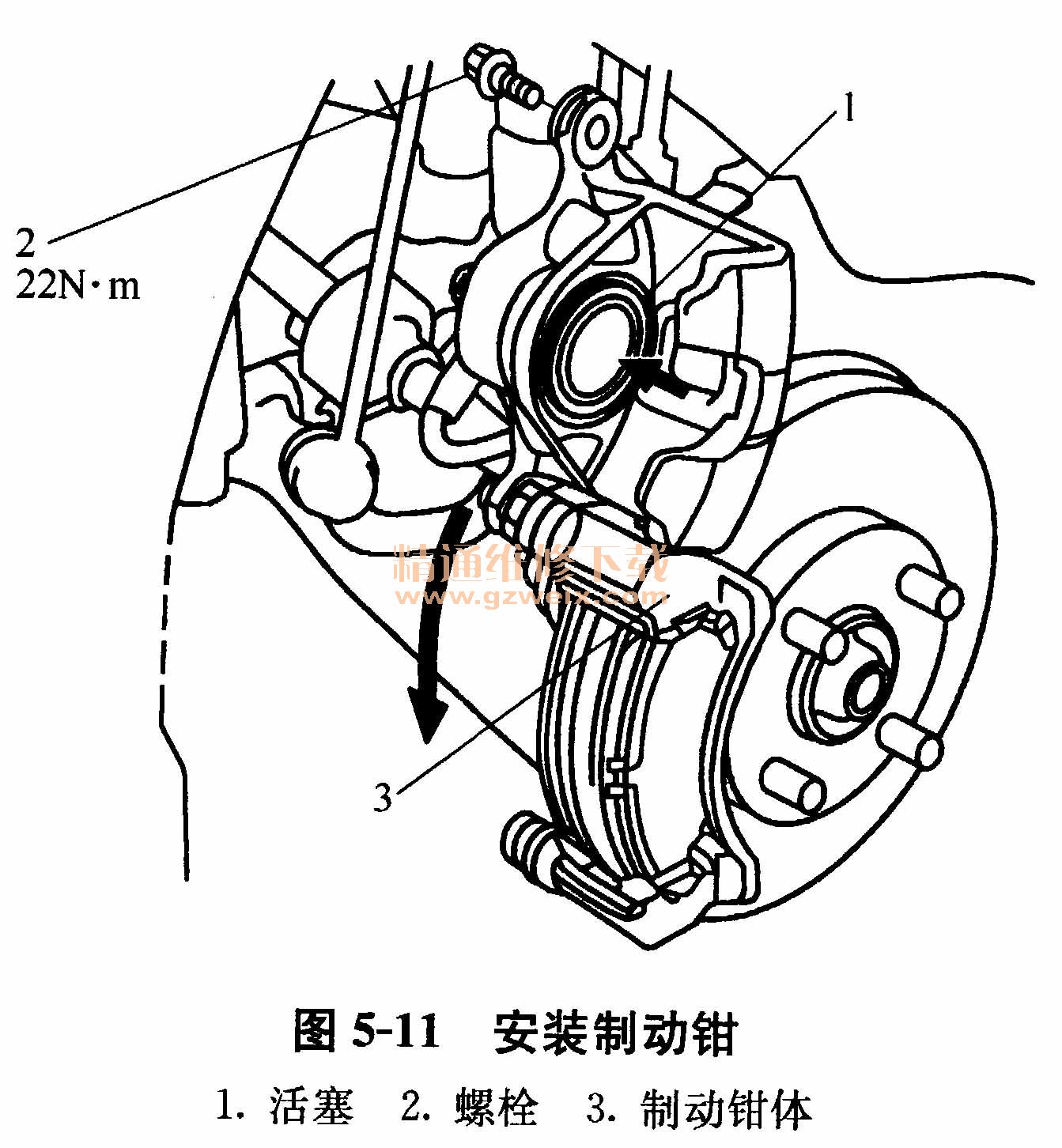

   （9）如图5-11所示，将活塞推人（见图中斜上方箭头），并确认活塞护套就位，向下转动制动钳体（见图向下方箭头），装上制动钳下部螺栓，并拧紧。

   （10）踏下制动踏板几次，确认前轮制动器工作正常。
   （11）检查制动软管接口是否有泄漏。
   （12）试车，确保车辆制动正常。
    2．制动盘的检查
    （1）举升车辆前部，并拆下前轮、制动钳。
    （2）清洁制动盘，并检查制动盘表面是否磨损及开裂。
    （3）装上合适的平垫圈及车轮螺母，并将车轮螺母拧紧至规定力矩，使制动盘紧紧贴住轮毂。

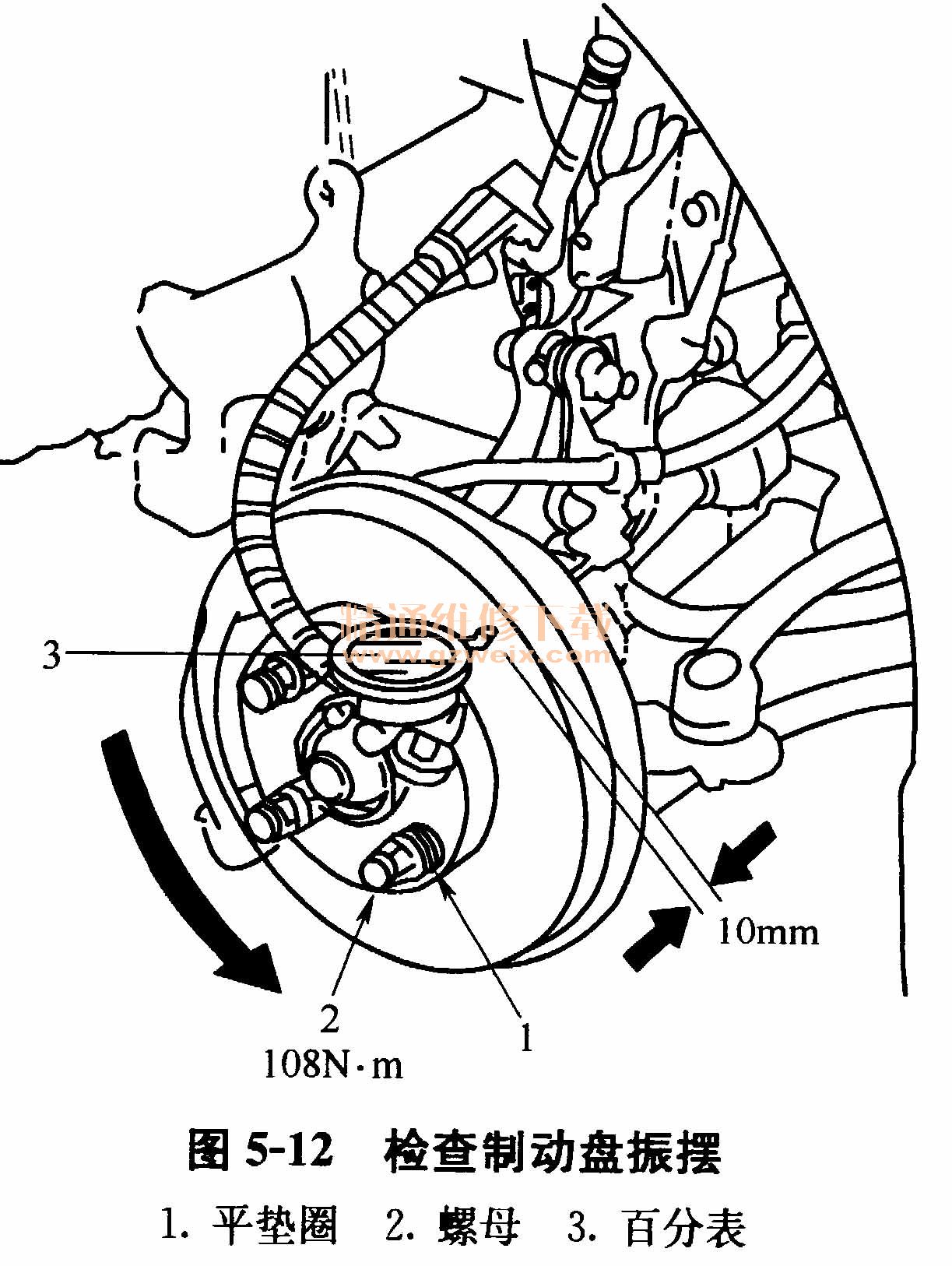

    （4）如图5-12所示，将百分表靠制动盘放置，转动制动盘，测量距制动盘外缘10mm处的振摆。制动盘振摆的维修极限为0. 10mm。如果制动盘振摆超出维修极限，应予以更换。

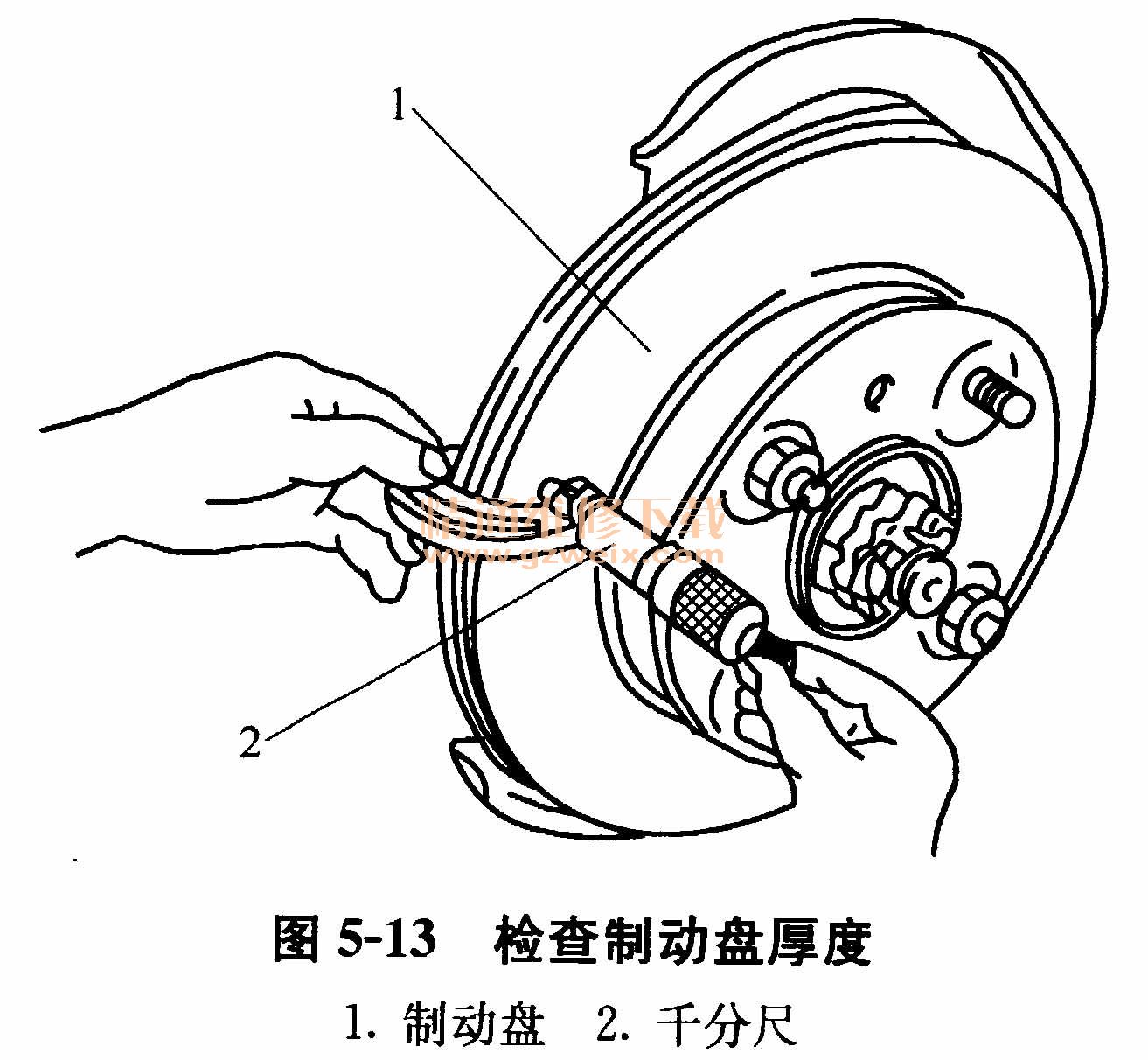

    （5）如图5-13所示，在距制动盘外缘10mm的圆周上每间隔大约45°确定一个点，用千分尺共测量8个点处制动盘的厚度。其标准厚度为20.9～21.1mm，最大修整极限为19mm。如果制动盘的厚度小于最大修整极限，则应更换制动盘。

    （6）装上制动钳、前轮。
    （7）降下车辆前部。
