一辆行驶里程约3万km、搭载2.4 Li-VTEC发动机和CVT变速器的2015款广汽本田奥德赛车（车型代号为RC3 ）。车主反映：该车车内照明灯均无法工作。
    故障诊断：接车后试车发现，除了车内照明灯均无法工作以外，组合仪表上的发动机起停系统指示灯（黄色）异常点亮（图1）。用故障检测仪（HDS）检测，在发动机系统中读得故障代码P16E3，含义为蓄电池传感器LIN通信故障；保存并清除故障代码，故障代码无法清除。的。拆下车内顶棚，测量发现车内照明灯继电器插座端子2不再对搭铁短路。仔细检查相关线路，发现右侧化妆镜灯的电源线绝缘层因受挤压而破损（图3），推断右侧化妆镜灯线束位置摆放不对，导致在安装右侧遮阳板时线束受挤压而破损，从而使电源线对车身搭铁。





    查看该车维修记录，得知该车之前更换过左前悬架、侧气帘及车内顶棚。根据蓄电池管理系统电路（图2）对蓄电池传感器各端子进行测试，发现端子2上无电压，异常（正常应为12 V）。检查发动机室熔丝盒上的熔丝A28 （10 A），熔丝熔断；更换熔丝A28，熔丝再次熔断，推断熔丝A28下游供电线路对搭铁短路。

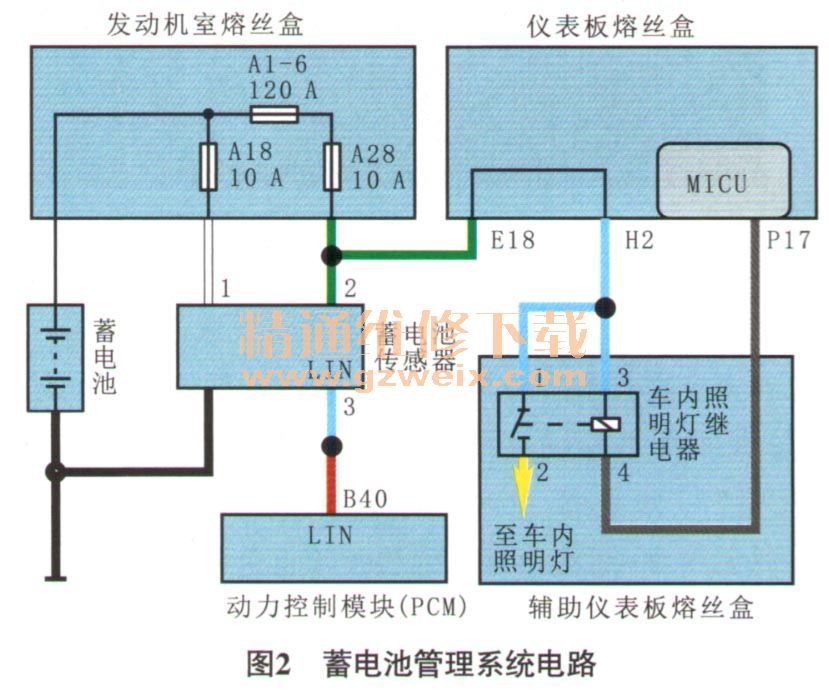

    由图2可知，熔丝A28为蓄电池传感器、车内照明灯继电器及车内照明灯供电。拔下车内照明灯继电器，对车内照明灯继电器插座各端子进行测试，发现端子2与搭铁短路，由此推断车内照明灯内部或供电线路对搭铁短路。考虑到该车更换过车内顶棚，怀疑故障可能是由此引起
    故障排除：修复破损的线束并重新固定后试车，发动机起停系统指示灯熄灭，且车内照明灯均能正常工作，故障排除。
