故障现象:前排出风温度偏高,高压管压力偏高,低压管压力偏低。车内温度传感器和后部空调性能正常;先后更换过冷凝器、前排蒸发箱、前排膨胀阀和管路,但故障仍未解决。
原理分析:空调系统包含两部分系统及其原理:一是制冷循环系统及原理,二是电子控制系统及原理。

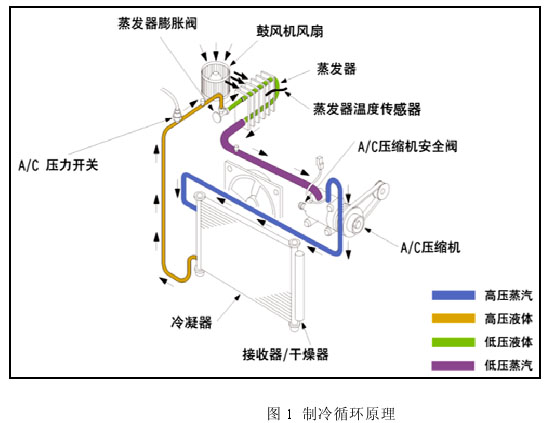

1、制冷循环系统。其原理如下图1所示,取自RT内容,不再赘述。
结合制冷循环原理,以及高压管压力偏高,低压管压力偏低的检查结果,分析可能原因如下表1,
上表只有绿色部分能同时满足高压压力偏高、低压压力偏低以及出风口温度偏高的结果。所以制冷循环方面的可能原因是膨胀阀冻结(系统内有湿气)或膨胀阀故障。
要注意的是,制冷循环系统还包括冷却液流过暖水箱这部分,经检查未发现暖水阀等异常,在此分析从略。另外该车涉及后部空调,其故障也会影响前部空调性能,如后部膨胀阀开度过大,造成前部制冷剂流量过少,但该车后部空调性能良好,故不考虑后部问题。以上两点虽未展开但希望读者清楚
2、电子控制系统。其原理如下图2所示
空调系统的5种控制分别涉及不同的传感器信号,由于出风温度偏高,此处主要考虑空气混调控制。经过前期检测,车内温度传感器正常,故可能原因为
车外温度传感器故障或空调电脑故障。
