本田歌诗图轿车发动机无法启动
来源:本站收集  作者:佚名  2018-03-11 08:47:32

一辆行驶里程约5.2万km的2014年广汽本田歌诗图轿车。该车发动机无法启动

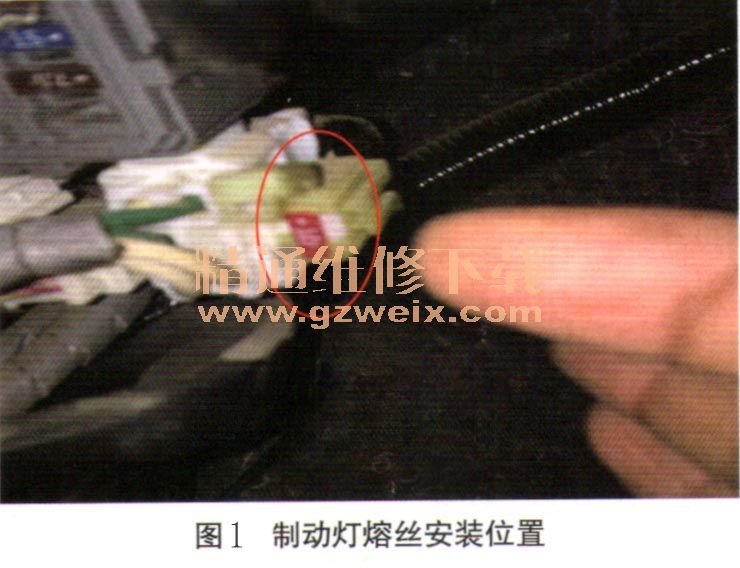

    故障排除:该车配备一键启动功能,携带智能钥匙进入车内,踩下制动踏板再按下启动按钮,便可启动发动机。经试车发现,踩下制动踏板后制动灯均不点亮。检查制动灯熔丝(图1,位于辅助仪表板下熔丝固定架上),发现制动灯熔丝熔断;更换制动灯熔丝,熔丝再次熔断,说明制动灯熔丝下游线路或相关电器存在对搭铁短路的故障。

    由图2可知,制动灯熔丝由制动踏板位置开关控制向制动灯、无钥匙进入控制模块、驾驶人侧MICU(多路集成控制器)及动力系统控制模块(PCM)提供12 V电压。本着由简入繁的原则,决定先对3个制动灯进行断路测试,当断开高位制动灯导线连接器时,制动灯熔丝不再熔断,发动机可以正常启动。仔细检查高位制动灯,发现其内部有水蒸气,怀疑高位制动灯内部短路。

    排除方法:更换高位制动灯。
