一辆配置自动变速器的2015年本田CRV。该车启动不着车。
    故障诊断：此车在清洗完发动机后就出现了启动不着车的故障，首先想到的就是线路接头或电器原件进水导致的故障，修理厂用气枪对电器件和线束端子一一处理后故障没有好转。
    打开钥匙门ON挡，继电器有连续的接合声响，断开节气门插头和变速器插头，继电器接合声响停止，打启动还是不着车。接上检测仪后继电器接合响声停止，车辆可以正常启动着车。以上的信息是同行电话里的叙述，晚上带上示波器去维修这辆CRV，为了验证这辆CRV的故障，接上检测仪，用OBD插火如图1所示）测试CAN信号波形图（如图2所示）。



    分析图2 CAN格式波形，不正确，CAN线断路，短路可以排除。可能的原因有CAN信号线受到干扰和CAN信号线路受到 CAN线上某个模块干扰。为什么断开节气门端子和变速器端子，继电器接合声停止呢？测试CAN信号，如图3所示。
    分析图3、干扰源消失了，但是CAN波形格式不正确。

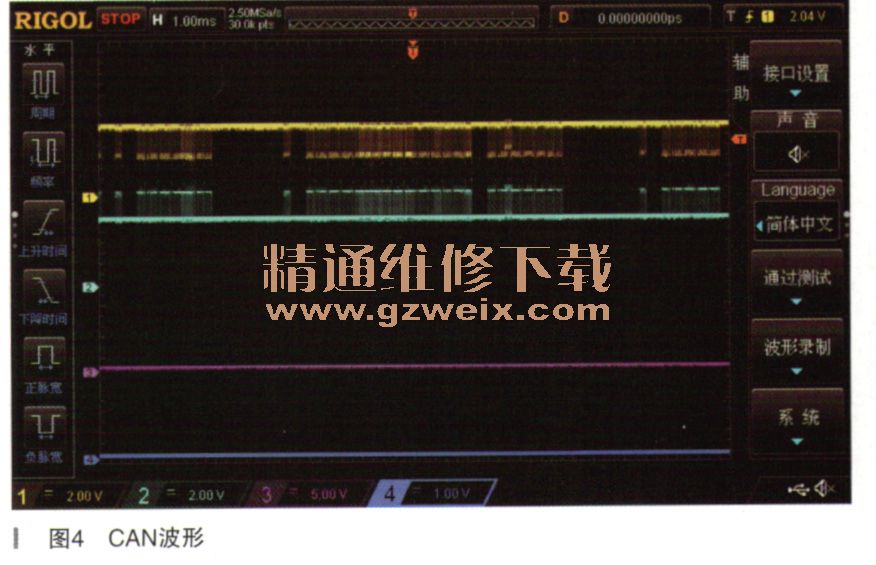

    为什么接上检测仪车辆才可以着车呢？接上检测仪测试OBD端子CAN波形，如图4所示，CAN格式图如图5所示。



    分析图4正确的CAN波形信号格式，比图2的CAN信号电压分别高出1V多。
    故障终结，查找CAN网络图如图6所示。

    依次分别断开CAN网络的各个模块，断开发动机控制单元（PCM）后CAN信号波形恢复正常。如果要确定PCM损坏，首先要查其电源和接地线是否良好，依照电路图（如图7所示）一一查看发现PCM接地线断路。

    故障排除：在发动机G101处没有螺丝固定，紧固G101处故障排除，如图8所示。
