一辆搭载1.8L发动机的2010款本田思域轿车。客户反映：该车仪表盘上的发动机故障灯会闪亮，且发动机偶然会出现抖动的故障现象。
    故障诊断：接车后试车确认故障现象，发现该车加速无力，发动机抖动，仪表盘上的发动机故障灯闪亮。用故障检测仪（HDS）检测，读取到故障代码P0302（2号气缸缺火），将故障代码清除后试车，故障依旧；将1缸和2缸的点火线圈对调后试车，故障依然存在；进行断火试验，1缸工作正常，2缸仍不工作，由此可以排除点火线圈本身损坏的可能；检查2缸喷油器，发现2缸喷油器导线连接器连接良好，无松动；拔下2缸喷油器导线连接器后用万用表测喷油器2个端子之间的电阻，为11.1Ω，正常；接通点火开关（置于ON位），用万用表测2缸喷油器导线侧连接器供电端子1对搭铁的电压，为12.34V，正常；用万用表测量2缸喷油器导线侧连接器的喷油控制端子2与发动机控制单元导线连接器C端子6间导线的导通性，不导通，由此推断此段导线存在断路。顺着线路查找，发现喷油器线束被磨破。
    故障排除：修复破损的喷油器线束，并可靠固定后试车，发动机运转平稳，加速良好，故障排除。

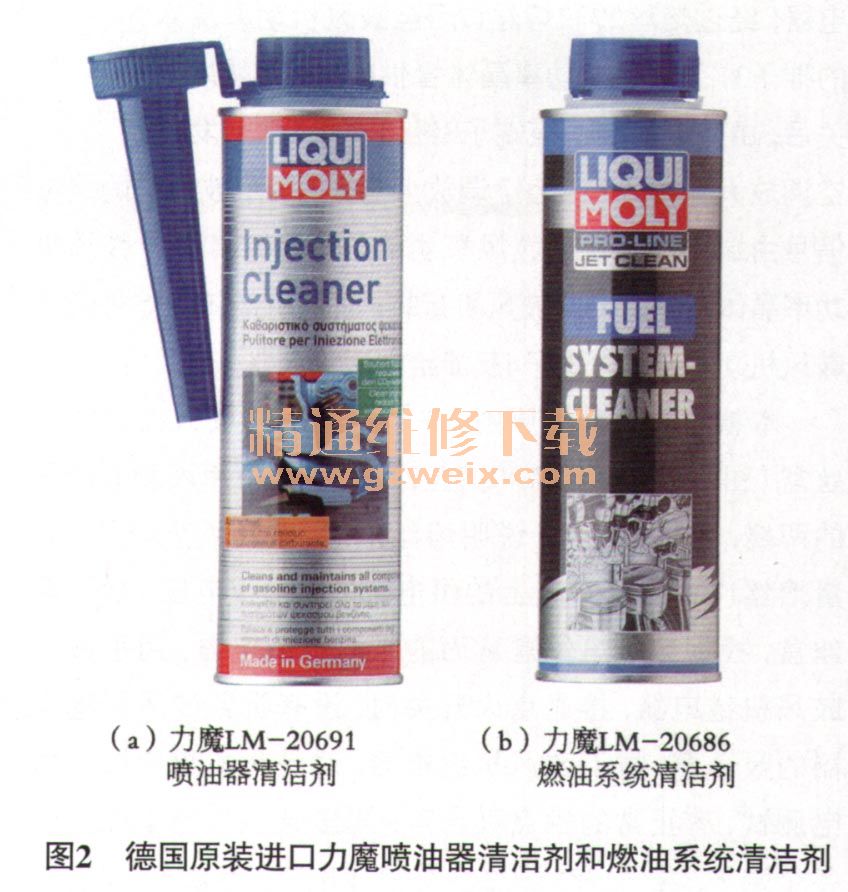

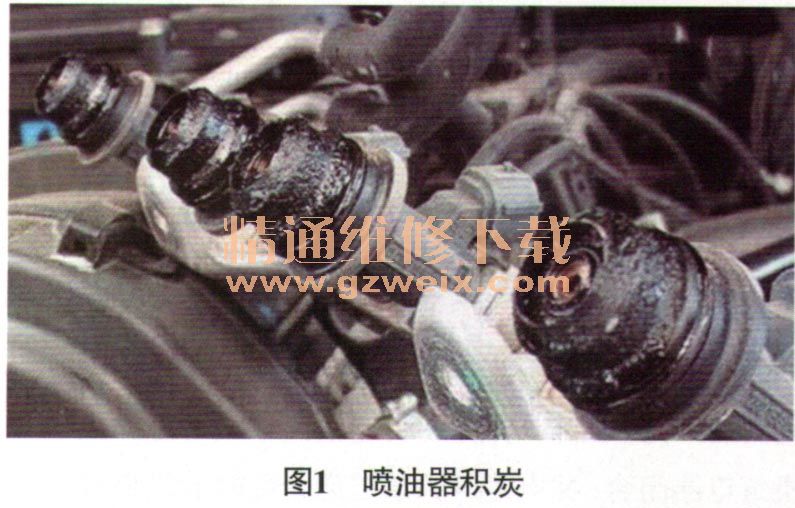

    故障延伸在车辆使用过程中，因为喷油器故障导致发动机抖动的故障非常常见，而最常见的喷油器故障是喷油器积炭。由于很多私家车多是上下班代步使用，车辆经常是走走停停，一段时间之后，燃烧形成的积炭和胶质会附着在喷油器上，使喷油器出现粘着甚至堵塞的现象，另外，空气和汽油中的杂质与尘埃也会造成油路不畅或堵塞，最终在喷油器上形成积炭和沉积物（图1）。喷油器积炭会导致喷油器喷油雾化不良，燃烧不充分，会造成启动困难、发动机抖动、怠速不稳、加速不良、油耗增加、尾气排放不合格等故障，甚至会导致三元催化转化器堵塞。因此，建议车主经常要使用高品质德国原装进口力魔LM-20691喷油器清洁剂（图2a）对喷油器进行清洗，确保喷油器良好的雾化能力。另外，由于国内油品品质较差，非常容易造成发动机燃油系统堵塞和胶质沉积，笔者也建议广大车主要定期使用力魔LM-20686燃油系统清洁剂（图2b），以有效清洁整个油路，保持燃油系统技术状况，降低油耗，延长发动机的使用寿命。
