本田雅阁怠速不稳、发动机转速有时会突然上升
来源:本站整理  作者:佚名  2019-01-10 09:54:30



    一辆搭载F22B1发动机的2003年广州本田雅阁2. 2L轿车。该车怠速不稳,发动机转速有时会突然升到1200r/min以上。而且当空调系统关闭时,空调压缩机电磁离合器会不断交替吸合和断开,此时观察仪表板上的故障指示灯(MIL)不亮。

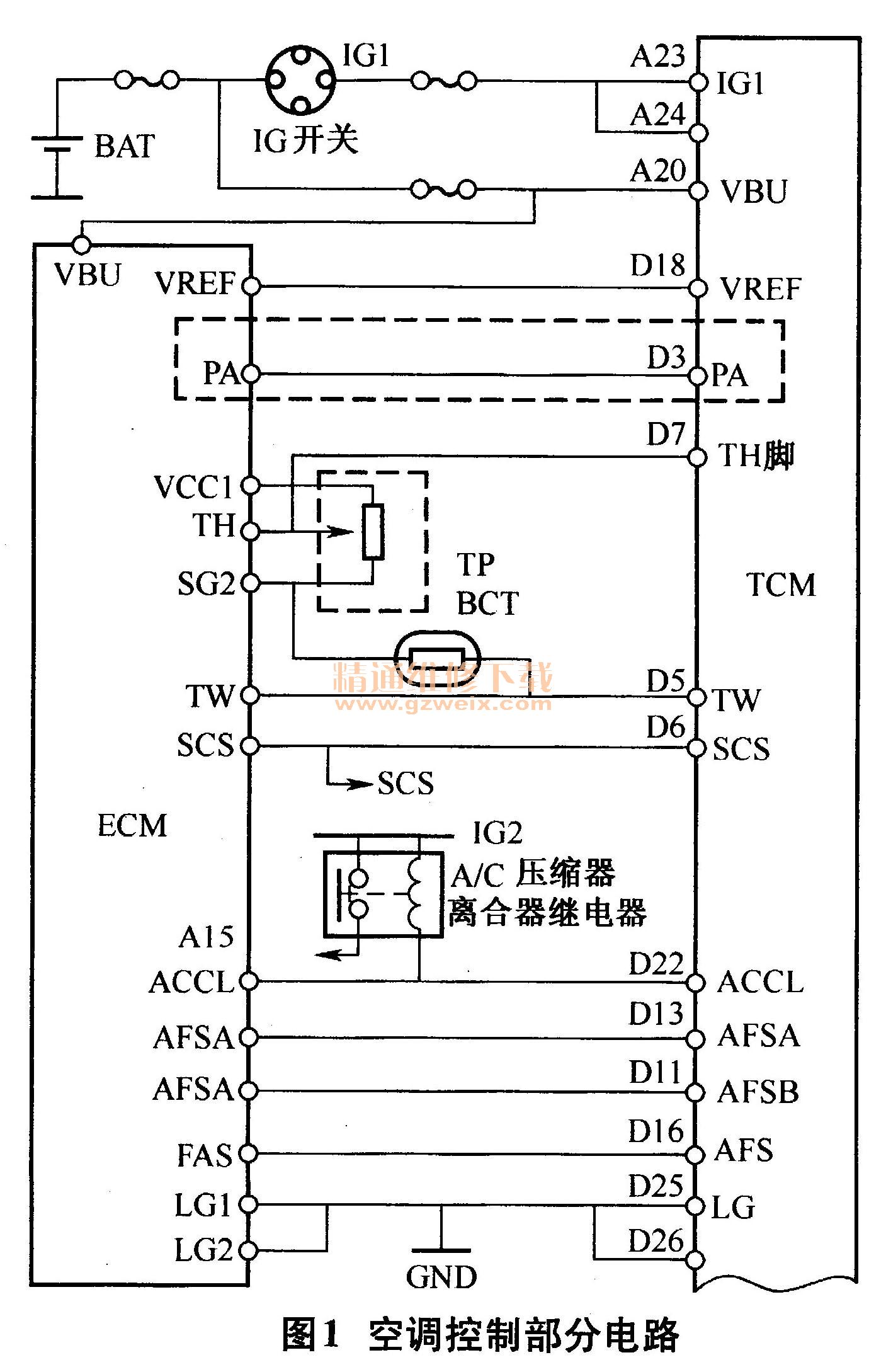

    故障诊断:维修技师接车后,首先读取故障码,用跨接线短接位于前排乘客侧杂物箱下面的2孔检测插头(SCS ),打开点火开关,经检测无故障码存储。根据故障现象,查阅电路图后认为,空调压缩机的电磁离合器是由发动机电脑(ECM)的A15脚和自动变速器电脑(TCM)的A22脚控制动作的,当外部电路出现短路或断路故障时,是不会导致空调压缩机电磁离合器交替工作的,因此初步判断故障与电脑有关。空调控制部分电路如图1所示。

    询问车主后得知,前一段下暴雨的时候,该车停在地下车库内,造成了车辆内部进水。综合上述信息,决定拆开ECM和TCM进行检查。打开电脑盒后,发现两个电脑内部均有水迹,还有不同程度的化学腐蚀物存在,其中ECM电路板上的稳压管D2、电阻R15以及C10腐蚀的特别严重。看到这些,就不难理解该车的故障现象了。
    维修人员都知道,造成电脑损坏的常见原因有:大电流、静电高电压、高温以及水。当电脑中进入水后,可以按照下面的方法试着修理:①首先用软毛刷清除电路板上所有腐蚀物,并查看电子元件有无损坏和虚接情况。②使用专用小功率电烙铁将虚接处焊好,或将元件焊下后按照上面的标识购买替代品,注意焊接时要迅速,以免电烙铁的高温造成元件损坏。③用无水酒精清洗电路板。④将电路板烘干,可以使用家用电吹风机,注意加热温度不可过高,应使风在电路板表面来回移动,以达到均匀加热的目的。
将电脑拆下,按照上面方法进行处理后,试车一切正常,故障彻底排除。

相关资料:2003年本田雅阁原厂维修手册
