一辆行驶里程约3万km的2014年本田雅阁轿车。用户反映：该车开启示宽灯后，空调面板各开关的LED指示灯不亮，但是点烟器和挡位照明灯可以正常点亮。
    检查分析：维修人员首先进行试车，发现开启示宽灯后，除空调面板各开关LED指示灯不亮外，电子驻车制动／自动制动保持开关灯、VSA OFF开关灯、环境照明灯、车内照明灯开关灯、阅读灯开关灯、ECON开关灯、驻车和倒车传感器开关灯以及座椅加热器开关灯也都不能点亮。查看维修手册后得知，示宽灯的熔丝为B25（10 A）和B27（10 A），经检查未发现熔断的情况，而且打开开关后，熔丝两端均有12.00V电压通过（图1）。

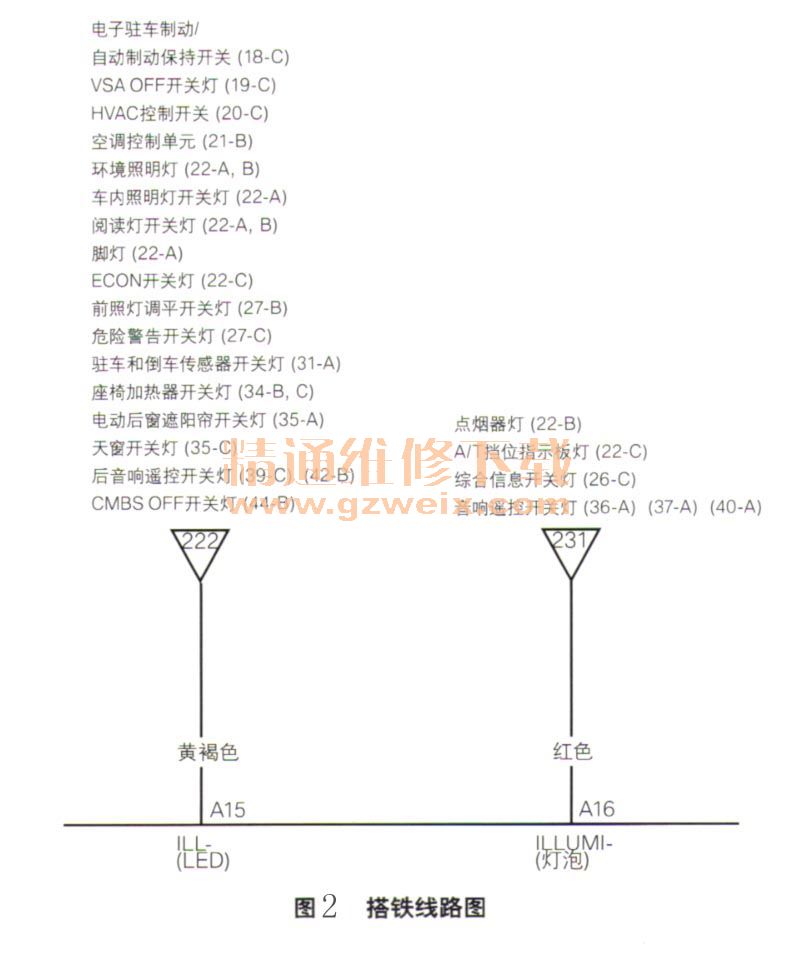

    查看仪表线路图后发现，这些不亮的指示灯都是通过仪表的A15号ILL-（LED）端子到仪表内部进行搭铁的（图2）。因此怀疑故障的原因包括：中央接线盒断路或短路；驾驶员侧接线盒断路或短路；仪表台线束断路或短路；仪表内部故障。

    维修人员首先进行测试，开启示宽灯后，测量中央接线盒所有橙色线电压都为9.90V，正常，因此可以排除中央接线盒内部出现故障的可能性。继续测量驾驶员侧接线盒内所有橙色线电压也都为9.90V，正常，所以排除驾驶员侧接线盒内部故障。
    然后拆下仪表总成，打开示宽灯，测量A15号端子的电压为9.90V。断开仪表插接器，将A15和A16号插芯退出，按以下方法测量。打开示宽灯，测量退出的A15号插芯电压为12.41V，正常。从仪表A15号端子引出一根加长线，测得A15号端子的电压为4.62V，异常。打开示宽灯，测量退出的A16插芯电压为12.48V，正常。从仪表A16号端子引出一根加长线，测得A16号端子的电压为0.02V，正常。
    至此，可以排除仪表台线束断路或短路故障的可能性，并确定仪表内部出现故障。
    故障排除：更换仪表总成后试车，故障排除。

相关资料：2014年广州本田雅阁第九代原厂维修手册
