故障现象：用遥控器上锁／解锁正常。智能上车失灵，遥控器在车内可以正常启动车辆。

原因分析：

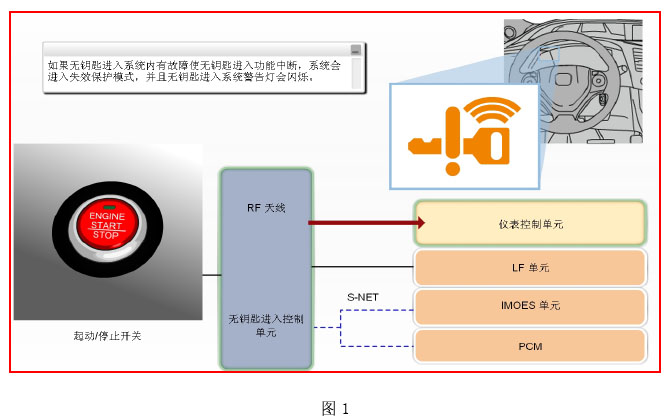

    无钥匙进入系统原理图如图1.

根据无钥匙进入系统的流程图，结合故障现象，导致故障的可能因素有：

1．车门外把手接触传感器／锁止开关

2．MICU

3．智能钥匙遥控器

4．无钥匙控制单元

5．线束／保险丝

6．外部干扰



诊断过程：

    1、确认故障，此车刚做PD工，没有加装电器设备，而且变换停车位置，故障现象一直存在，初步排除干扰的可能性。多次操作，故障现象一直存在，用智能上车的功能解锁／上锁两前门，或打开行李箱都失败。

    2、用遥控上锁／解锁正常。进入车内，可以正常启动车辆，同时留意到仪表上的指示灯是没有异常点亮的，根据系统结构和功能说明（如下图1)

    3、连接IDS

        1）进入DTC菜单，没有DTC记录；

        2）执行自检功能，显示系统正常

        3）执行功能测试（检测遥控器与LF天线的通讯情况），检测外部的LF天线，都显示动作（表明正常）。遥控器的指示灯也可以正常闪烁响应

        4）当测试到车内后部LF天线时，显示不动作（异常），对车内后部LF天线进行测试1,2号端子有电压，到此表明，车内后部LF天线故障！

故障排除：更换车内后部LF天线后，智能上车功能正常，故障排除。

经验总结：

    1、外部的LF天线是为了实现智能上车功能；车内LF天线是用来检测智能遥控器，当在车内空间检测到智能遥控器的存在时，可以启动车辆；启停按钮上的LF天线是在智能遥控器电子电量不足的时候，与智能遥控器通讯，实现车辆的启动！而对9代雅阁带一键启动的车型，如果车内的LF天线出现故障，智能上车功能就会失效，这个应该是失效保护的其中一种表现形式，与之前雅阁／歌诗图／RB3智能钥匙车型可能有所区别！

    2、至于车内LF天线故障，智能钥匙故障灯不亮，没有DTC这个问题，应该是LF天线的故障还不足于达到故障灯亮的条件，所以也就没有DTC记录。对于这方面的问题，通过功能测试会更直观，此故障也是用功能测试的方法找到故障点！

    3、此故障的难点在于智能钥匙故障灯不点亮，没有故障码；方向不太明确，而且最终的故障点为车内后部LF天线故障，需要借助HDS和逻辑分析！特别是三包的实施，处理需谨慎！
