故障现象：RC3加装后左电动滑门不工作。
诊断过程：
1、将加装电动开关门支撑杆线速拆掉故障依旧；

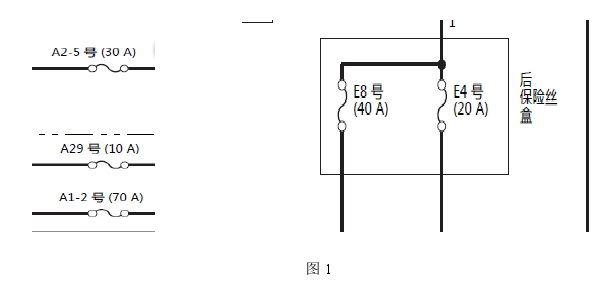

2、打开电路图用万用表检查相关联保险丝正常，如图1所示。

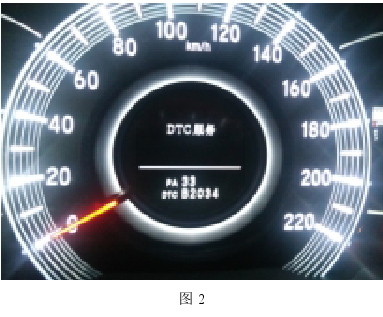

3、用B-CAA自诊断故障为B20344，如图2所示。
4、打开维修手册DTC诊断DTC B2034：左电动滑动电机电磁离合器电路故障：，如图3所示。
此时查到电动滑动车门控制单元插接器C C5针）3号针脚时发现无
蓄电池电压。
5、又返回电路图查C3号针脚电源，如图4。
因之前检查保险丝是有
蓄电池电压，后来在仔细确认保险丝时发现保险丝安装位置错误导致无电源供给C3号针脚，如图5所示。
原因分析：因装演部作业人员不仔细导致保险丝安装错误。
案例总结：在检查时检查人员没有注意到保险丝位置导致整个检查结果过于复杂最后回到起点才找到问题根源。希望作业人员在测量时要严格按照维修手册上仔细、认真进行检查。否则将会走很多弯路，甚至将无法查到结果将自己陷入僵局无法解开。
