故障现象:用遥控或机械方式均无法进入防盗安全模式,遥控只能开锁不能闭锁,机械方式可以开锁和闭锁,驾驶席侧中控锁按钮可以控制开锁和闭锁。
诊断过程:
1、HDS数据检查
用ms检测,无DTC.进入安全系统检查门锁等数据,发现尾门关闭或开启时尾门门门开关无信号变化,并且行李箱灯常亮.
2、线路检查

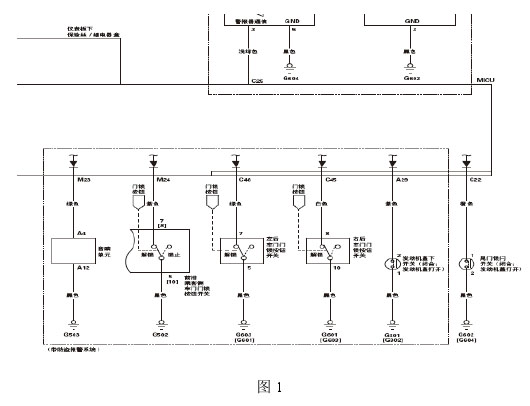

1)线路图分析
根据电路图分析,尾门门门开关与MICU上C22号脚连接。当尾门关闭时,C22号脚电压应为12V;尾门打开时该脚电压应为0V。
2)线路检测
测量C22号脚电压,尾门打开时为0V;尾门关闭时为7.4V。分析测量结果,可能原因为线路存在短路导致C22号脚至接地之间线路在尾门关闭时无法正常断开。MICU无法接收到尾门己关闭信号,导致无法进入防盗安全模式。
3)线路检查

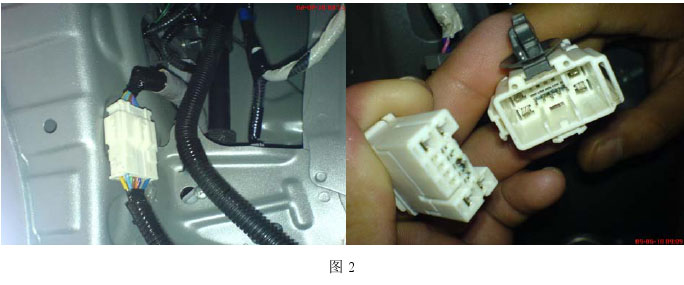

经检查尾门线束与地板线束的接插器因尾门漏水产生锈蚀,橙色C22线路部分短路
故障排除:洁理线束锈蚀后,重新安装检查,故障排除。
经验总结:本案例提示我们在日常的电气故障检修过程中,不能仅仅通过检查导通等方法来检查线路是否有故障。对于虚接接触不良等故障,先进行电路分析,再进行电压检查,可以更加有效地解决问题。
