车辆信息：行驶里程17854KM，加改装原厂DA大屏。
故障现象：车辆无法与HDS正常通信，不能进入VSA、车身电气、SRS、防启动、
EPS等系统。
故障分析：

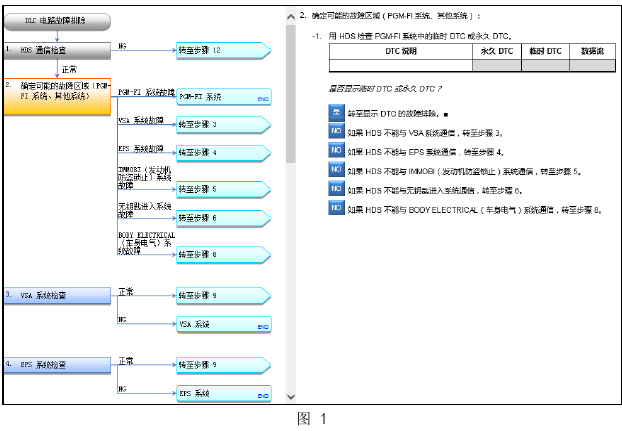

1、按如图1 DLC电路故障排除流程排除。HDS与多个系统不能通信，且系统无明显故障，转至第9步，检查K线线路。
2、检查K线线路。

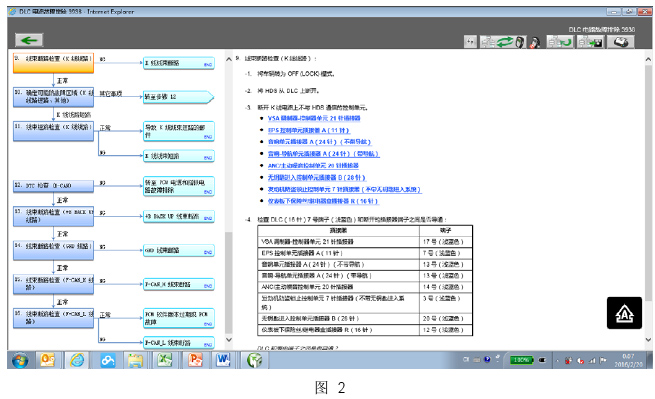

1）断路检查：如图2,断开K线电路上不与HDS通信的控制单元，检查DLC7号K线端子与断开插接器端子间的导通性，均为导通，正常。
2)如图3,测量K线对车身搭铁电压。无电压，检查K线短路。

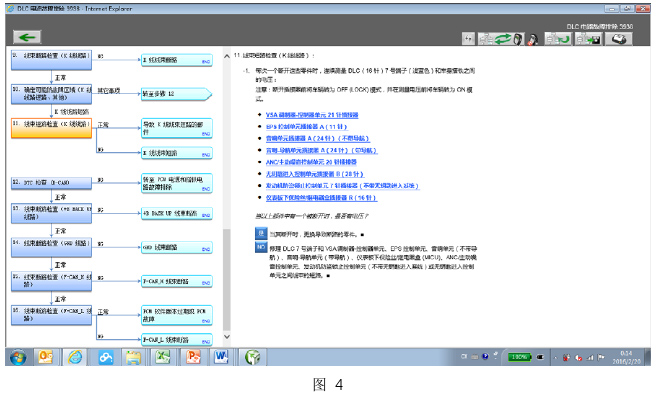

3)如图4，逐一断开的所有控制单元，K线对车身搭铁均无电压。按流程，故障结论为DLC与VSA,
EPS、音响或导航、MICU, ANC、发动机防盗锁止控制单元或无钥匙进入控制单元之间的线束短路.
3、排除K线线路短路。按常规排除流程，需要逐一断开和测量K线线路，此处不展开说明。
4、考虑到加改装，拆除原厂DA大屏，K线线路电压恢复正常，HDS通信正常；再连接原厂DA大屏，故障现象再现。由此确认原厂DA大屏内部对K线线路短路。
故障排除：更换的原厂DA大屏。
经验总结：
1、由加改装原厂DA大屏引起K线线路短路，造成了无法通信但车辆功能正常的现象；部分特约店加装原厂DA大屏的同时加装遥控起动的话，需要进行遥控匹配，就马上发现无法进入遥控起动系统，需要先匹配遥控起动系统，再加装原厂DA大屏。
2、与F-CAF同理，对K线线路短路故障点排除的难点在于根据K线实车线路走向及转接逐一查找短 路故障点，需要熟悉K线线路布置。
