故障现象：启动时开空调有时只出自然风，无冷气吹出，鼓风机正常工作，发生频率有时两三天一次，有时十天或半个月一次，故障大约持续10分钟后恢复正常。每次来店时都是正常的，当时正处于夏季高温季节，故障一出现客户情绪比较激动，要求尽快解决问题。



原理分析：

    空调系统包含两部分系统及其原理：一是制冷循环系统及原理，二是电子控制系统及原理。

1、制冷循环系统。其原理如下图所示。

2、电子控制系统。其原理如下图所示。

原因分析：车辆来店时故障并未再现，HDS检测未发现故障码，给检查带来很多麻烦，客户也不愿意将车放在店里检查。根据客户提供的信息基本判定为空调泵不工作或工作效果不好导致，结合对上述空调系统原理分析，我们推断有以下原因可能导致空调泵不工作。根据发生频次高低依次罗列如下：



1.客户操作问题，可能空调在使用时处于A/C OFF的状态

2.管路压力高，系统保护

3.节气门积碳，发动机动力不足

4.空调管路结冰

5.压缩机离合器间隙过大，离合器磨损

6.离合器线圈不吸合（保险丝、继电器或线圈故障）

7.PCM未接收到空调开启信号

8.空调压力传感器或蒸发器温度传感器故障

9.空调压缩机热保护装置故障

10空调控制单元故障或插接器接触不良



诊断过程：

    对以上可能原因逐一进行排除。

    1、客户操作已确认无异常

    2、管路压力检测正常

    3、节气门2万公里时已清洗

    4、空调管路结冰是在压缩机不停机的情况下才会出现，此车压缩机不工作，故排除结冰可能。

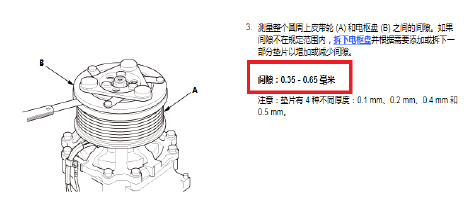

    5、对压缩机离合器间隙进行检测，测得间隙为0.50mm在标准范围，如下图所示。

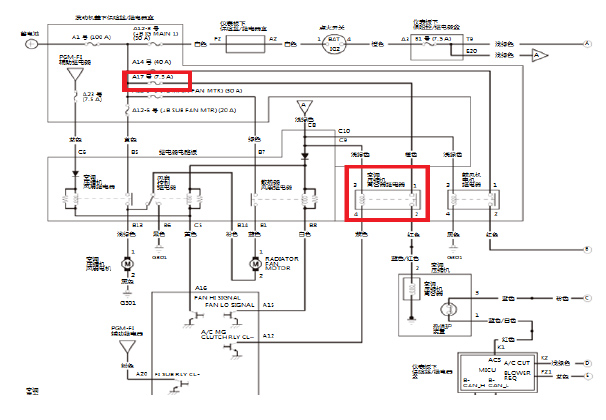

6、检测发动机盖下保险丝A17号7.5A保险丝、空调压缩机离合器继电器检查测试正常。如下图所示。
