原因分析：点烟器接口上连接行车记录仪电源

诊断过程

1．确认故障现象：

    ①车辆智能钥匙的遥控功能、无钥匙进入、无钥匙启动功能正常，车辆可以正常行驶；

    ②车辆行驶中，组合仪表显示“智能钥匙不存在”：

2．用HDS电脑诊断，车辆无故障代码；

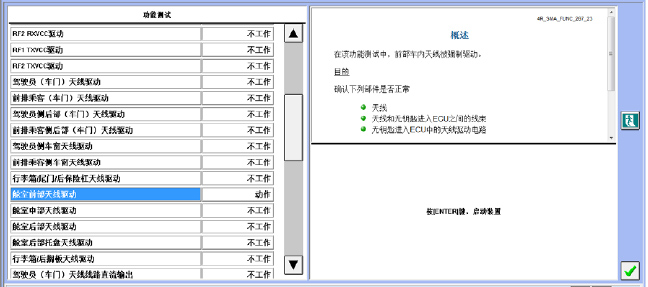

3．用HDS在单触式启动系统一功能测试一舱室前部天线驱动，并将钥匙放置在前部，发现天线驱动一动作，但钥匙上指示灯不闪烁；测试其他天线驱动时，钥匙上指示灯闪烁。说明前部天线不工作或低频信号未发送到钥匙；

4．因智能钥匙其他功能正常，智能钥匙应未存在故障，更换钥匙电池，故障依旧；

5．经过以上检查判断故障点可能如下：



①车舱前部天线；

②智能钥匙控制器；

③相关线束；

④外界电磁干扰；

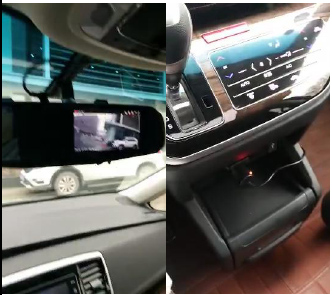

6．发现本车装有行车识录仪，电源为车辆点烟器：

7．怀疑为行车记录仪干扰导致，在故障出现时，拆除点烟器上的行车记录仪电源，观察仪表，故障依旧；

8．安装回行车记录仪电源，准备检查线路，寻找智能钥匙控制器、车舱前部天线检查更换；

9．更换前，根据其他车型功能，当车辆在启动或ON档电源，驾驶员携带钥匙已经离开车辆时，如果车门没有关闭，仪表上不会出现“智能钥匙不存在”提示；如果车门关闭组合仪表会出现“智能钥匙不存在”提示并报警

10．再次拆下行车记录仪电源，仪表显示“智能钥匙不存在”提示，然后打开驾驶员车门，再关闭车门，仪表回复正常。

11．确认为加装行车记录仪干扰，导致车舱前部天线低频信号工作不良出现此故障。



确定故障原因：拆除行车记录仪，回复正常

案例总结：

1.本案例中，第一次检查，已经，疑行车记录仪干扰导致故障，但对于车辆功，。和原理不熟悉，认为只拔掉点烟器上电源就可以判断是否为行车记录仪原因，但不知道还需要开关车门动作，差点错误判断故障点口智能钥匙车辆，车辆启动后，在开关车门（门灯开关信号由断开变为接通时）后，智能钥匙控制器会驱动天线，以检查车内是否存在钥匙，此时可看到钥匙上指示灯闪烁：

2.奥德赛、缤智车型，钥匙可能放置位置接近点烟器，最有可能出现类似故障：
