2.3.4 注册ECU通信ID

2.3.4.1 注册ECU通信ID的情形

1) 当更换应答器钥匙ECU时 ， 进行初始注册

后

， 还必须继续注册应答器钥匙ECU和ECM之间的ECU通信ID， 其注册见步骤D。

2) 使用旧的ECM进行交换时， 进行步骤D； 更换新的ECM时， 进行步骤E。

2.3.4.2 注册ECU通信ID （步骤D）

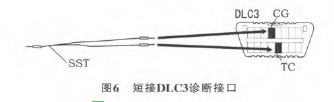

1) 使用短接线短接 DLC3 诊断接口的端子 13（TC）和端子4 （CG）， 如图6所示。

2) 转动点火开关为IG ON位置 （不起动发动机）， 保持30 min以上。

3） 转动点火开关为IG OFF位置， 从DLC3诊断接口上拔出短接线。

4） 检查和确认发动机能起动 ， 删除故障代码B2799， 结束。

注意：注册未成功之前，不要起动发动机，不要反复转动点火开关从ON到OFF 20次以上， 这样都会导致应答器钥匙ECU失效， 需再次更换。

2.3.4.3 注册ECU通信ID （步骤E）

1） 插入已注册的钥匙， 安全指示灯熄灭。

2） 起动发动机， 并运作3 s以上， 结束。

3 凯美瑞发动机停机系统故障检修

3.1 故障1

3.1.1 故障现象

安全指示灯总是熄灭、点亮或闪烁，但发动机能起动。

3.1.2 故障诊断和排除故障可能出在安全指示灯电路上。

对其电路进行检查。

1） 检查应答器钥匙ECU和时钟总成之间线束和连接器。不正常，更换；正常，进一步检查。

2） 检查应答器钥匙ECU的电源电路 （包括电源和搭铁）。不正常，修理；正常，更换应答器钥匙ECU。

3.2 故障2

3.2.1 故障现象

插入钥匙， 安全指示灯不熄灭， 且发动机不能起动。

3.2.2 故障诊断和排除

该现象说明发动机停机系统无法正常解除， 为发动机停机系统本身故障。

如图7所示， 使用丰田智能测试仪 ， 检查DTC(故障代码)。

3.2.2.1 有DTC系 统 能 检 测 到DTC 时 ， 系统检测到的DTC有两部分：一是应答器钥匙ECU检 测 到 的DTC （ 表1） ， 二是 ECM 检测到 的DTC （ 表 2） 。当系统同时出现多个DTC， 应 先 排 除应答器钥匙ECU
