一辆行驶里程约62000KM的广汽丰田丰田汉,车主反映:该车气囊故障灯常亮。

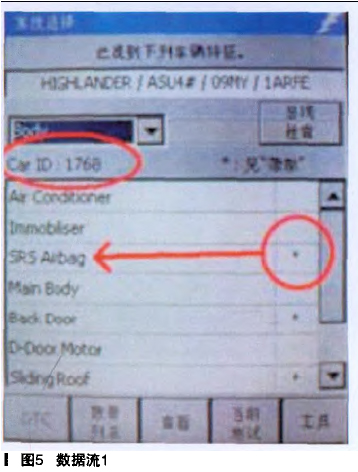

接车后:经技师检查确认,气囊故障灯在着车后一直亮着。气囊系统有故障。该车是汉兰达2.7精英版,加装了不少精品,例如防盗器、防爆膜、全车真皮座椅、音响和导航仪等等。初步估计,气囊故障是由于加装精品引起的,于是连接IT-II读取气囊系统的DTC。但奇怪的是,IT- II进入后发现SRS Aitbag一项显示“*”,不能进入气囊系统(如图5所示)。

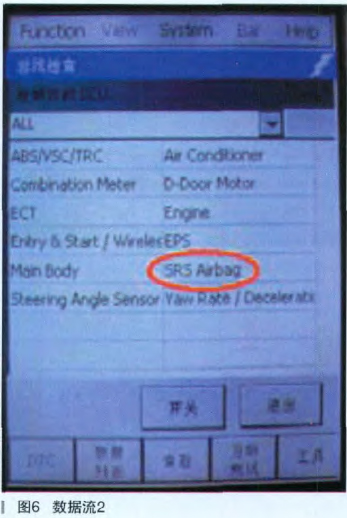

初步怀疑该车的气囊ECU的电源、CAN BUS或者ECU本身有故障。用IT- II执行总线检查,检测到的ECU里面有”SRS Airbag”,一项,如图6所示。

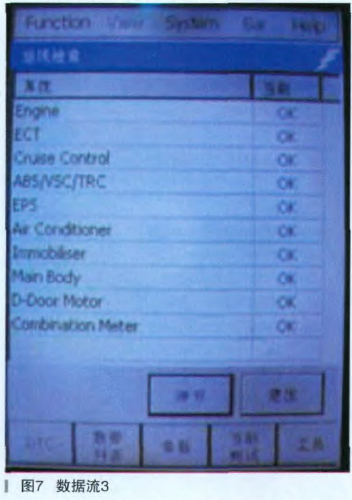

这说明气囊ECU还是在工作的口但进行通信检测时,气囊ECU又不见了,如图7所示。

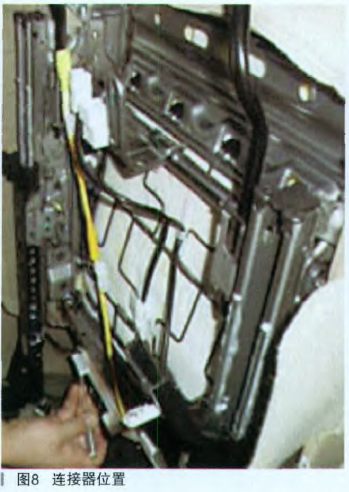

拆开换挡杆上饰板,仔细检查气囊ECU外观和线束连接器,没有发现异常情况。会不会是加装的感应式防盗器对通信线路有干扰呢?遂把加装的防盗器、音响拆掉,再试验,故障依旧。测量CAN BLJS线路的电阻,也没有发现异常。作业班组想了一个歪招,在另一辆汉兰达上面用IT- II进入了气囊ECU后.把IT- II拔下来,插到这辆故障车上,此时居然可以正常读取DTC,故障码是:B1826,前排乘客侧点火管电路断路。数据列表功能也正常显示。根据DTC显示,班组很快就查到右侧座椅的侧气囊线束安装不良(在外面安装真皮时.没有正确操作.导致侧气囊线束连接器损坏,如图8所示)。

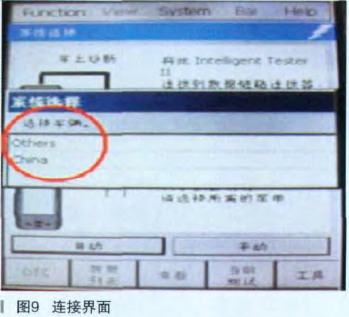

修复侧气囊线束连接器后,清除DTC,故障排除。但此时还有疑问没有搞清楚,就是直接用IT- II为何不能进入该车的气囊系统。到销售部找了一辆同款汉兰达来试验,果然也不能连接气囊系统。我们的IT- II上个月因为要配钥匙,升级到2010.1版本了,初始连接界面有很大变化(如图9所示)。

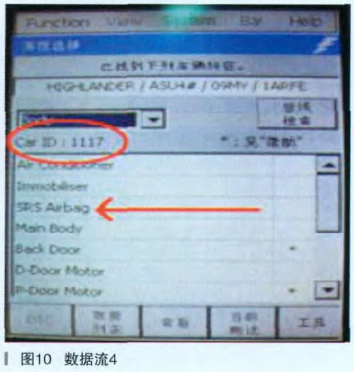

班组反映是选择了“China”这一项进入,SRS不能通信。于是我们尝试选择”Other"这项来进入,爱现SRS Airbag的“*”没有了,读取DTC、数据列表等功能全部正常。另外,"CARID”,也从1768变成了1117(如图10所示)。
故障总结:这个估计又是MPX的通信协议方面的问题,2010.1版软件的BUG。
