丰田佳美倒车时间歇性熄火
来源:本站整理  作者:佚名  2013-09-08 07:52:15

一辆行驶里程约16km,配置5S-FE型发动机和自动变速器的丰田佳美轿车。用户反映:将变速杆挂入R位,进行倒车,发动机有时自动熄火。

    故障分析:反复倒车几次,发动机突然熄火,然后再也打不着车。对熔丝和继电器进行检查,发现熔丝EFI 15A)熔断。更换该熔丝,试车,在所有前进档时均无异常,只是挂倒档时会间歇熄火,EFI熔丝频繁烧断,说明相关线路存在短路故障。

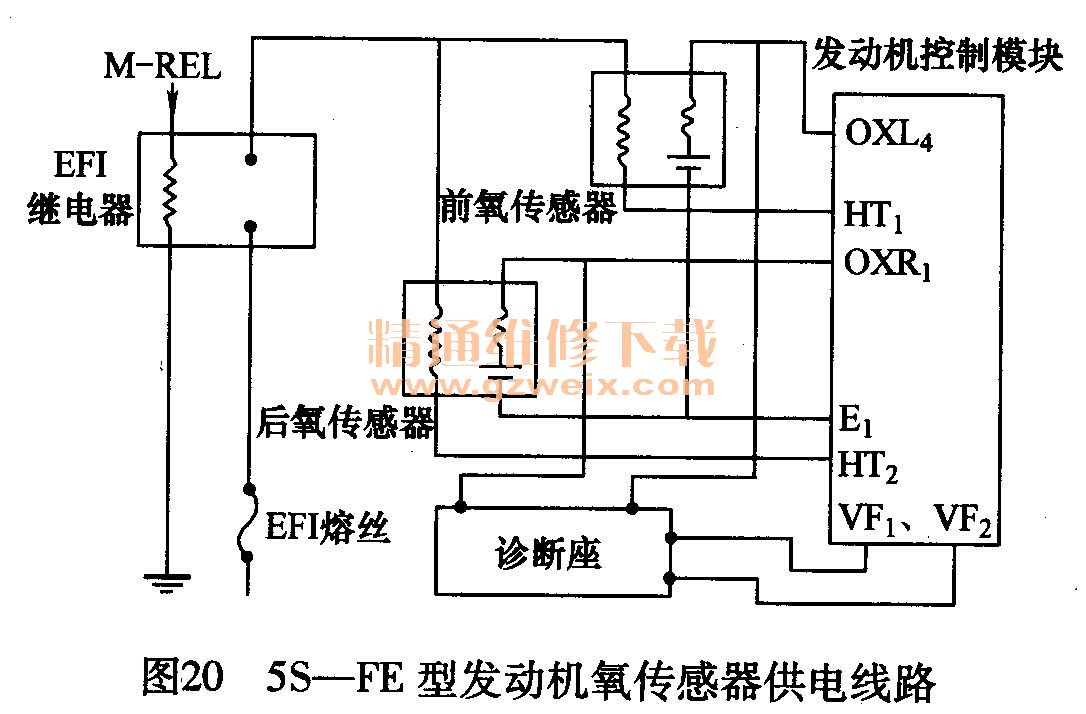

    对倒档相关线路及其电气部件进行检查,没有发现问题。考虑到在倒档时发动机的扭动幅度较大,动力传动系统的部件位移量较大,此情况下有可能造成发动机的供电线路短路,于是查阅熔丝EFI的电路图(图7-20),得知氧传感器由熔丝EFI提供电源。对氧传感器线路进行检查,发现前氧传感器加热线的铜丝裸露出来,外皮已被排气管磨破。将裸露的铜丝用胶带包好,固定好线束,试车,故障现象消失,检修工作结束。



    在前进档和倒档情况下,发动机扭动情况是不同的。有些线束和插接件安装在发动机的排气管附近,在静止及挂人前进档时与排气管有一定的距离,不会出现接地问题。而在挂入倒档时发动机反向扭动,有些导线就有可能碰在排气管上而短路。熔丝EFI不仅向氧传感器提供电源,而且向发动机控制模块提供电源,因此熔丝EFI熔断后发动机会立即熄火。由于熔断的是发动机控制模块的电源线(相当于关闭点火开关),发动机控制模块不会记忆故障码,增加了检修难度。
