一辆行驶里程约14.3万km,装配2ZR-FE发动机的2008款丰田卡罗拉轿车。用户反映:该车驻车制动拉索结冰
故障现象:早晨冷车时车辆起步熄火,加速无力;在车辆行驶一段时间热车后故障即消失,同时用户还反映此故障在天冷的时候才出现,外界气温较高时没有此故障。

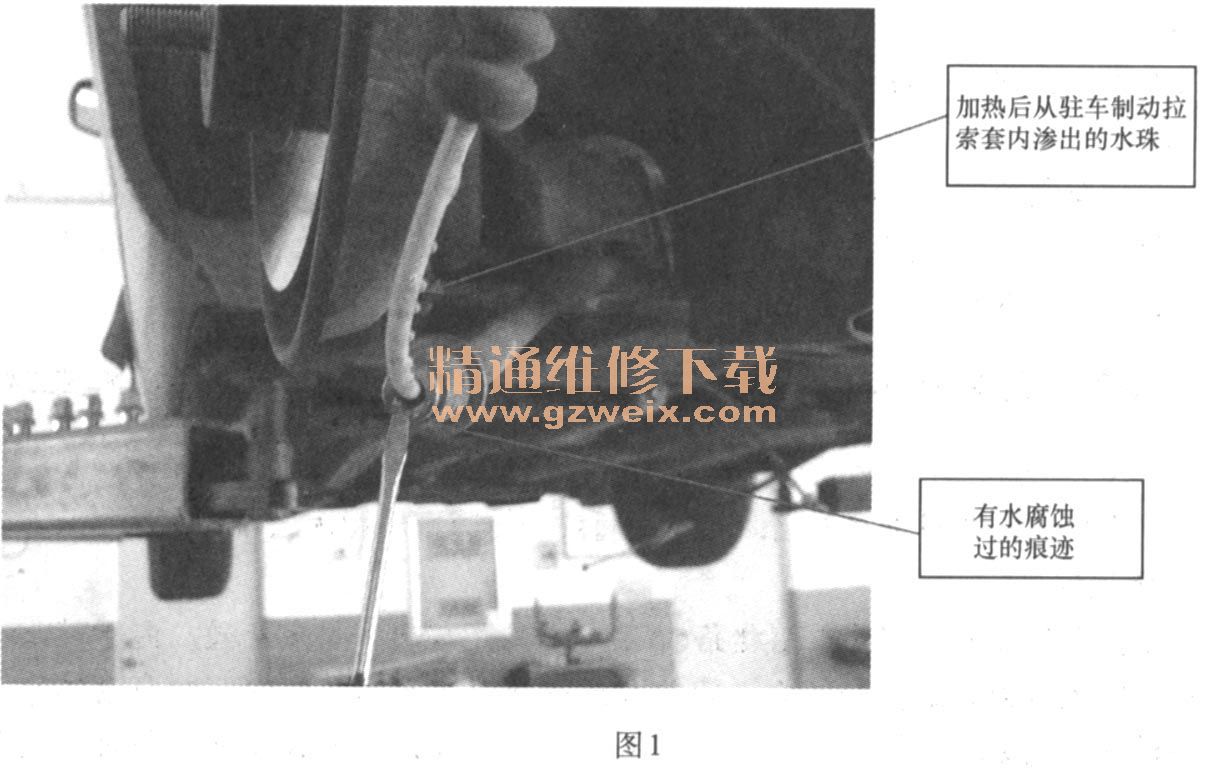

故障分析:经过初始检查发现,该车两后轮的驻车制动器在操纵杆释放后不回位,进一步检查时发·现,造成上述故障的原因是驻车制动器的拉索不回位造成。将拉索拆下,对其升温(用热风枪加热)后发现,在防尘套的接口处有水珠出现,随加热时间的延长,从衬套内渗出的水珠越来越多,如图1所示。此时可以判定上述故障主要是由驻车制动拉索内部结冰造成。
但是,拉索内部的水是如何生成的才是要排查的根本。在上述检查时,水珠能自然地从防尘套的卡箍端渗出,说明该处密封存在异常,仔细检查时发现拉索端部球头连接杆的截面为四边形,而其外部防尘套的卡箍为六边形,如图2所示。
如此一来,在球头连接杆与防尘套之间就形成了自然小间隙,同时由于该位置在车上安装时间隙的开口正好朝上,因此在洗车或车辆涉水时容易造成水渗入拉索芯与套之间的间隙,当外界温度在0℃以下时造成结冰,产生驻车制动不回位的故障。
故障解决:通过加热的方式将水除去,然后在图2所示位置用玻璃胶做密封处理。故障排除。
故障启示:建议改进拉索端部的球头连接杆与防尘套之间的密封方式。
故障点评:卡罗拉驻车制动拉索结冰不回位的故障,不是一例、两例了,只要是处于0℃以下的天气,一旦拉索上有水,肯定会冻住不能动了。厂家至今没有对策,实在是不应该。作为维修技术人员,只能采取临时措施,暂时应对,但这毕竟不是最好的解决方式。
