一辆行驶里程仅360km的2022年一汽丰田卡罗拉锐放。客户反映:该车在正常行驶过程中仪表手制动指示灯闪烁,同时提示驻车制动系统故障,停车后发现电子手制动功能失效,于是将车开到4S店进行检查。

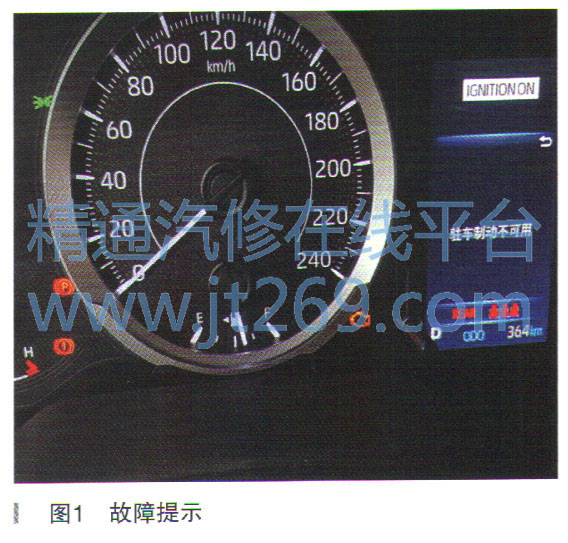

故障诊断:车辆到维修车间后,维修技师进行故障确认,打开点火开关,发现手制动指示灯闪烁,踩住制动踏板,操作手制动开关,发现手制动执行电机无动作,同时仪表提示驻车制动不可用,如图1所示。使用诊断仪读取到故障码C060962 ElectricParking Brake Switch信号对比故障,如图2所示且无法清除,由此可确定故障真实存在。
首先与客户沟通得知,客户一周之前在我店购车,行驶里程364km、没有进行任何维修,只是在我店加装行车记录仪,且是从电源接口插电,没有进行线路改装,拔下行车记录仪电源,故障依旧。
根据之前的维修经验,电子手制动开关附近是杯架,存在较大的进水可能性,于是检查手制动开关插头,连接正常无进水痕迹,找到相同的手制动开关安装上,发现故障依旧且将该车手制动开关安装到其他车上能够正常操作,由此可以排除手制动开关故障的可能。
检查相关保险丝安装正常,无熔断情况。
通过查询维修手册分析故障,可能的故障原因有电动驻车开关(已经排除);线束或连接器;防滑控制
ECU(制动执行器),如图3所示。
使用诊断仪读取到故障发生时的定格数据(如图4所示),发现电子手制动开关数据存在异常,而前面又已经排除电子手制动开关的故障可能性,于是开始下一步检查线路。
结合电路图,检查相关连接器,确认连接器连接正常。
再根据电路图(如图5所示)测量电子手制动开关连接器1207至A151之间的线路,测量均正常,如图6所示。
