一辆行驶里程超28万km的丰田大霸王“面包”车。该车车顶的天窗不能打开。
    故障检修：
    （1）故障原因分析
    根据故障现象和该车电动天窗的电路原理分析，可能的故障原因有：
    1）电动天窗的电源线路有断路故障。
    2）电动天窗的控制开关、行程控制开关有故障或连接线路有断路之处。
    3）电动天窗控制继电器有故障。
    4）电动天窗驱动电动机有故障。
    （2）故障检修方法

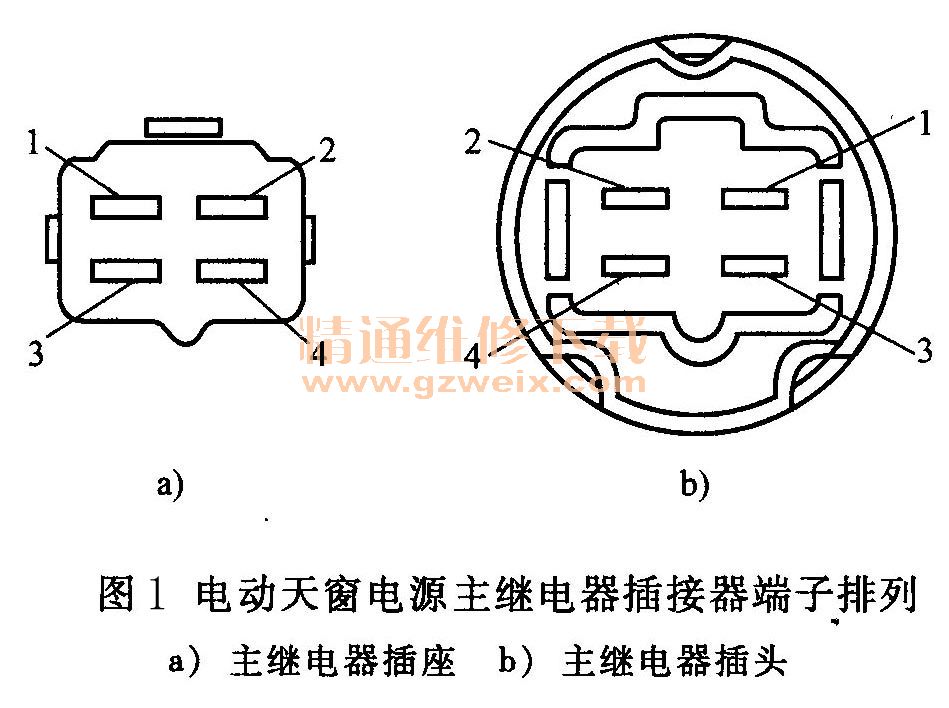

    1）检查电源线路。首先检查位于仪表板上方的熔断器／继电器盒内的电源熔断器（30A），正常；用万用表直流电压档检测30A熔断器插座处的电源电压，为12.5V，正常；从熔断器／继电器盒中取下电源主继电器，然后用万用表直流电压档测量其插座上2号端子（图1）对搭铁电压，也是12.5V，正常。检查结果表明，电动天窗电源线路正常。

    2）检查电源主继电器。用万用表电阻档测量继电器的通断情况，当继电器插座的1、3号端子之间（连接线圈）不加12V电压时，继电器插座2、4号端子之间（连接触点）不导通；当继电器插座1、3号端子之间加上12V电压时，2、4号端子之间导通。检查结果表明，电源主继电器良好。

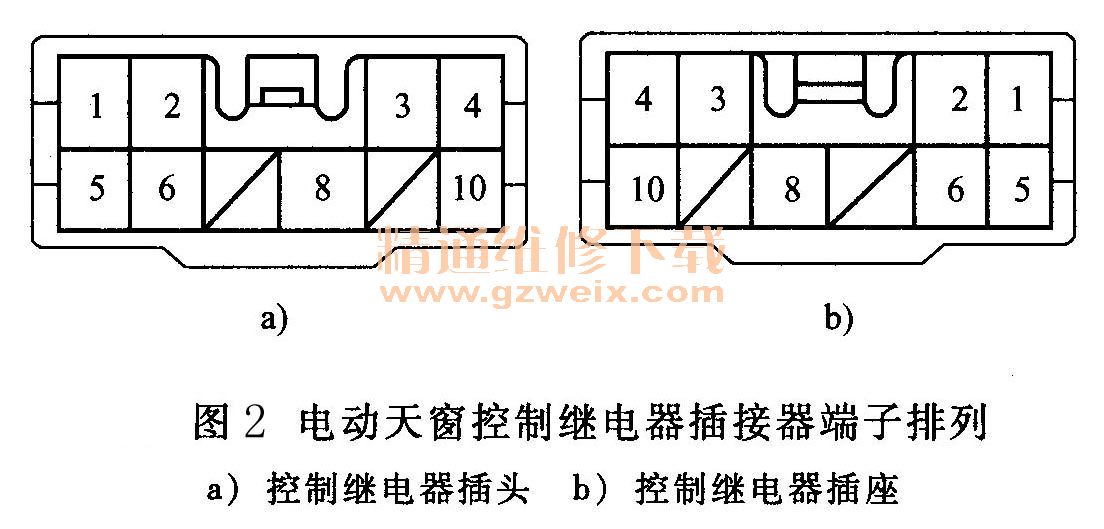

    3）检查主继电器与控制继电器之间的线路。从车内顶部拆下电动天窗控制继电器及电动机线路插头，端子排列如图2所示。用万用表直流电压档测量线路插头3号端子的电压，接通点火开关时为12.5V，断开点火开关时为0V，说明控制继电器连接电源的线路正常。

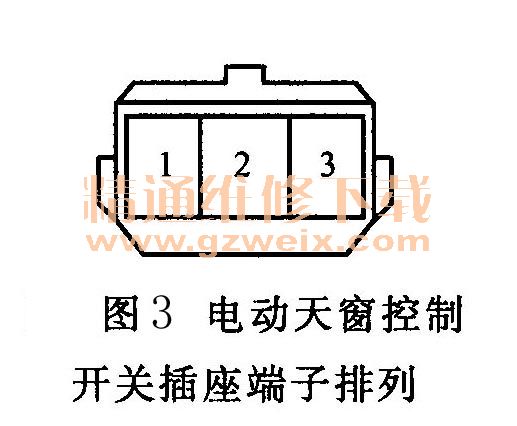

    4）检查电动天窗控制开关性能。从车顶部拆下电动天窗控制开关，用万用表检查开关1与2和2与3端子之间的通断情况，电动天窗控制开关的端子排列如图3所示。开关在中间位置时，1与2和2与3端子之间均不导通；开关在打开位置时，1、 2端子之间导通；开关在关闭位置时，2、 3端子之间导通。检查结果为电动天窗控制开关正常。

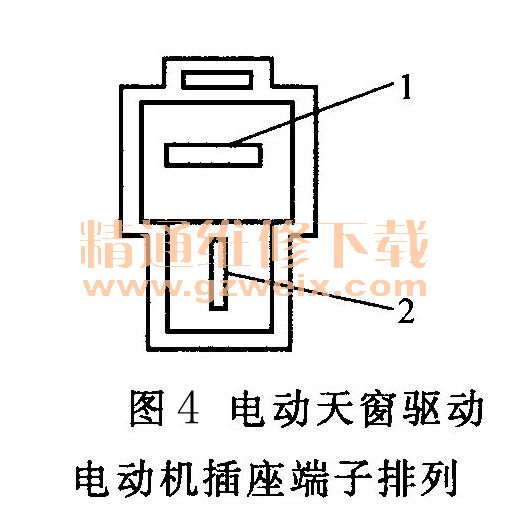

    5）检查电动天窗驱动电动机电阻。电动天窗驱动电动机插座端子排列如图4所示，用万用表电阻档测量插座1、 2端子之间的电阻，测得电阻为2. 0Ω，电动天窗电动机电阻在正常值（1.0～3.011）范围之内。

    6）检查电动天窗驱动电动机性能。将电动天窗电动机直接施加12V电压，看其工作与否。方法是：将电动机插座的1号端子连接电源正极，2号端子连接电源负极，电动机转动，电动天窗可以打开；当电动天窗完全打开后，将12V电源的正极接2号端子，负极接1号端子，这时，电动天窗开始关闭。检查结果表明，电动天窗驱动电动机良好。

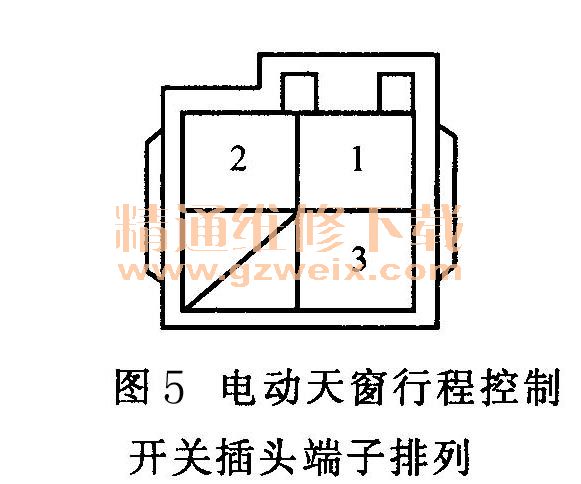

    7）检查电动天窗行程控制开关。拔下电动天窗行程控制开关线路插头（图5），用万用表电阻档检测其各端子与电动天窗控制继电器线路插头相应端子之间的导通情况。检查结果为正常。

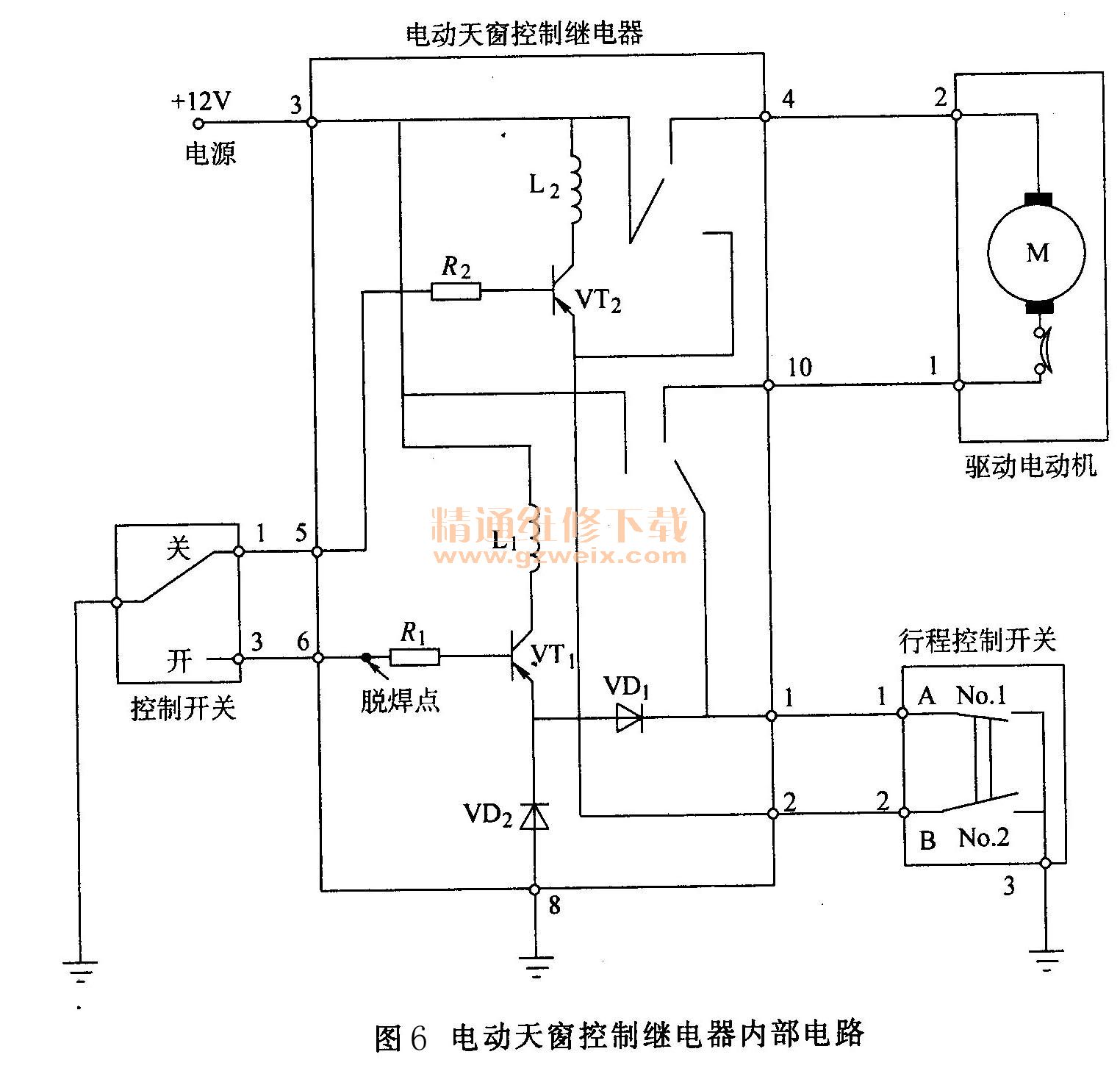

    8）检查电动天窗控制继电器。前面的各项检查结果表明，电动天窗不能打开的故障原因就是其控制继电器了。从车内顶部拆下电动天窗控制继电器，拆开继电器的塑料密封外壳，取出继电器电路板，仔细检查发现，电路板上的一个电阻（图6）的引脚已脱焊，故障原因找到。

    （3）故障处理措施
    用稀盐酸除去电路板上电阻引脚脱焊处的氧化物，再将电阻引脚焊牢，并涂上绝缘漆，烘干后装复，电动天窗开关自如，故障排除。
    故障分析：电阻的引脚脱焊后，使得大功率晶体管（用于控制电动天窗电动机沿天窗打开方向旋转）的基极电路断路，电动机不能转动，故而电动天窗不能打开。虽然控制电动天窗电动机沿天窗关闭方向旋转的电路无故障，但由于电动天窗已处于关闭位置，因此，控制电动天窗关闭的开关及电路也都不起作用。
