一辆行驶里程约19万km的丰田佳美（CAMRY） 2. 0型轿车。该车用变光开关将前照灯从近光切换到远光时，其远光灯不亮，但仪表板中的远光指示灯则亮。
    故障检修：
    （1）故障原因分析

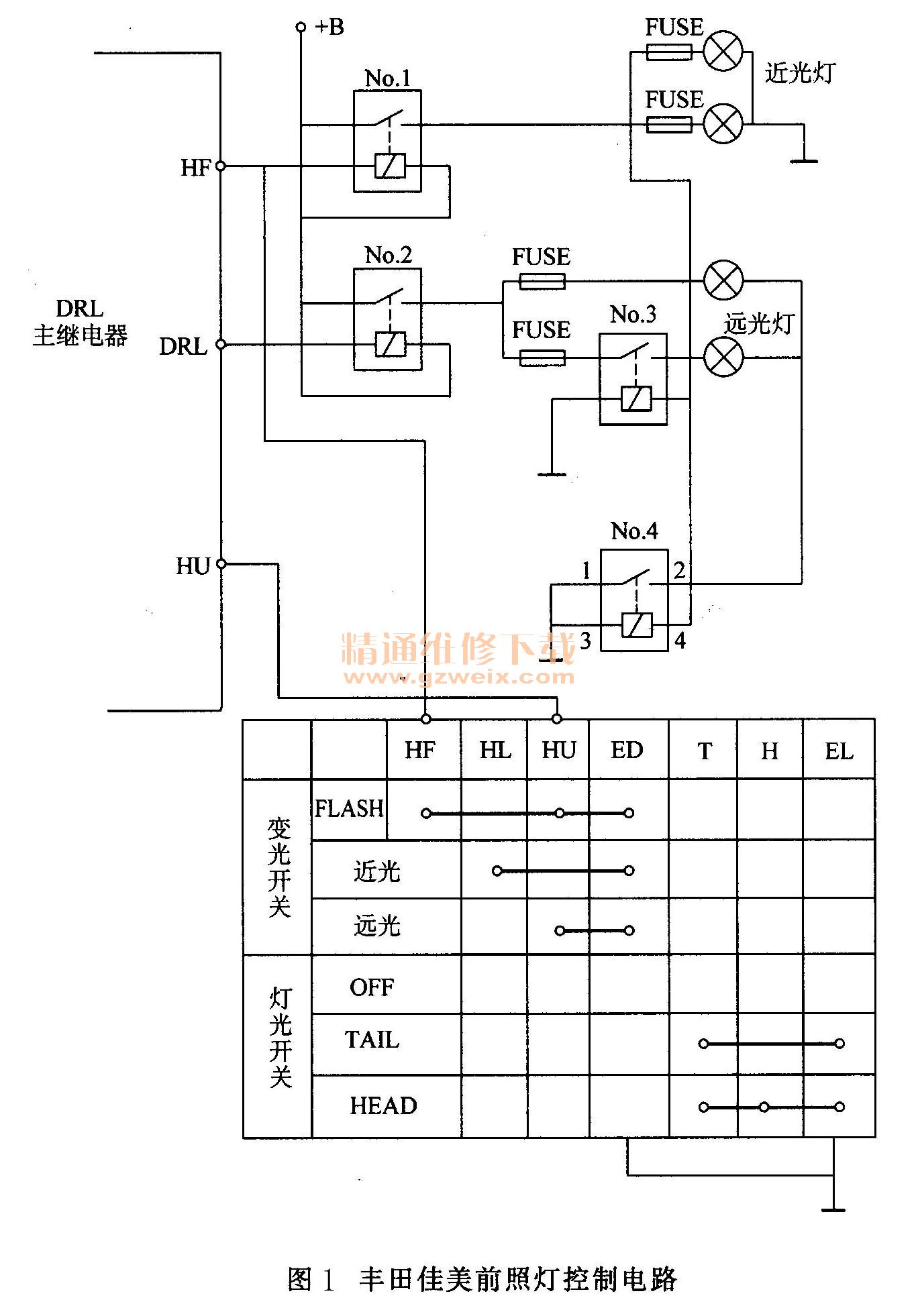

    丰田佳美前照灯控制电路如图1所示，该车前照灯控制电路较为复杂，使用了较多的继电器。出现远光灯不亮的可能的故障有：

    1）远光灯熔断器烧断。
    2）与远光灯控制相关的继电器No. 2、No. 3、No. 4及日间行车灯继电器（DRL）有故障。
    3）远光灯电路有断路故障。
    4）远光灯的灯丝均烧断。
    （2）故障检修方法
    1）检查熔断器与灯泡。首先检查两侧远光灯熔断器，均正常；查看两只前照灯灯泡，也无损坏。
    2）检查远光灯电路的电源线。将一只灯泡取下后，操纵车灯开关接通远光灯电路，用万用表直流电压档测量远光灯电源线端电压，为12V，电压正常，说明车灯开关、日间行车灯继电器（DRL继电器）、No. 2继电器及其线路连接均为良好，前照灯远光不能亮的故障原因在其搭铁线路中。
    3）检查远光灯电路的搭铁线。拔下No. 4继电器，测量该继电器插座上的1号（搭铁）端子与搭铁之间的电阻，通路，说明该端子搭铁良好。将No. 4继电器插座的1号与2号端子用导线连接，再打开前照灯远光灯，此时远光灯能亮；而测量插座4号与3号端子之间电压为12V这一检测结果表明No. 4继电器存在故障，导致了远光灯搭铁电路不能通路而远光灯不亮。
    4）检查No. 4继电器线圈。用万用表电阻档测量No. 4继电器线圈电阻，结果为∞，说明该继电器线圈断路。因此。在打开远光灯时．No. 4继电器线圈不能通电吸合触点，使远光灯搭铁电路不通，故而远光灯不亮。
    （3）故障处理措施
    更换No. 4继电器，打开前照灯远光灯时，远光灯能亮，故障排除。
    故障分析：如果长途行车出现远光灯不亮，故障原因恰好就是No. 4继电器，临时补救的办法是：拔掉No. 4继电器，用一根导线将该继电器插座的1号和2号端子连接起来即可。需要注意的是，当条件允许时，就得及时更换No. 4继电器，以免前照灯失去原有的自动控制功能。
    这种车型的前照灯控制电路中增设了日间（白昼）行车灯继电器，控制线路比较复杂，当前照灯出现了故障时，故障检修难度也相对较大。故障检修时，首先要了解电路的结构原理，再结合故障现象分析可能的故障原因，然后再采取有效的检查步骤，确认故障的部位或缩小故障的范围。切忌盲目拆卸和改接线路，以免给故障的迅速排除造成困难。
