一辆行驶里程约4.3万km的2011年一汽丰田卡罗拉轿车。用户反映：该车发动机抖动，发动机故障灯点亮。
    检查分析：维修人员接车后，用故障诊断仪检测发动机控制系统，存储故障码：P10010凸轮轴位置“B‑传感器。用示波器读取该信号波形，发现没有波形输出。用万用表测量排气凸轮轴位置传感器的信号线，发现排气凸轮轴位置传感器3号脚“VC2”到发动机控制单元 （ECM）的117脚“VC”之间不导通（图1），说明这根信号线的中间有断路故障。

    相关资料：2011一汽丰田卡罗拉维修手册（含电路图）

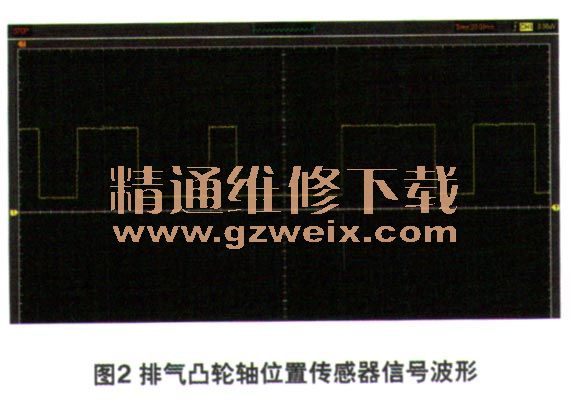

    故障排除：检查发现排气凸轮轴位置传感器3号脚到ECM的117号脚的电线破损断路。修复断路点，用示波器读取信号波形（图2），信号正常；清除故障码，发动机运行正常，故障排除。
