一辆行驶里程约5.1万km的2011年丰田卡罗拉轿车。用户反映:该车踩加速踏板无反应。

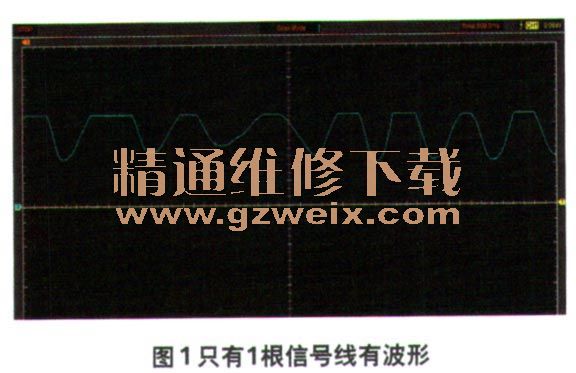

    检查分析：接车后，用故障诊断仪检测发动机控制系统，存储故障码：P2122—节气门／踏板位置传感器／开关“D”电路低压输入。用示波器读取加速踏板信号波形，发现只有1根信号线有波形输出（图1）。

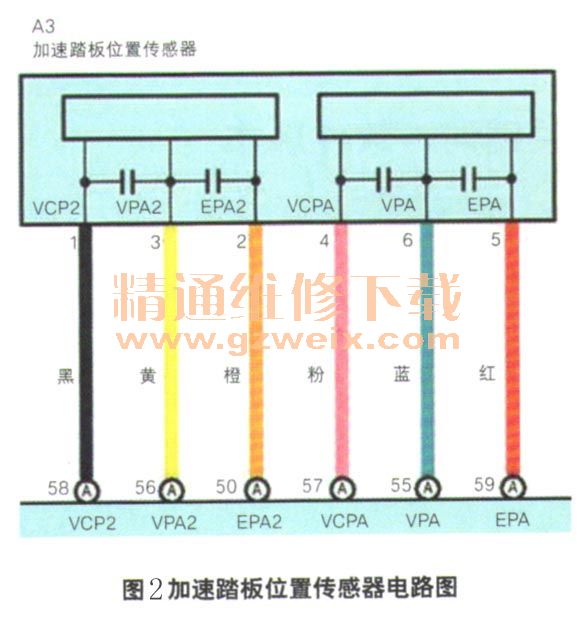

    用万用表测量，发现加速踏板位置传感器6号脚“VPA”与ECM的55号脚“VPA”之间的信号线不导通（图2），说明此电线断路。

    相关资料：2011一汽丰田卡罗拉维修手册（含电路图）



    故障排除：检查线束，发现加速踏板位置传感器6号脚到ECM的55号脚信号线破损断路。修复破损电线，再用示波器读取信号波形，发现2根信号线都有波形输出（图3）。清除故障码，试车后加速正常，重新读取故障码，没有故障码显示，说明故障排除。
