一辆搭载2AZ型发动机的2012年一汽丰田RAV4。车主反映:该车辆在行驶中发动机故障灯及4WD灯有时点亮,并伴有发动机抖动的现象。

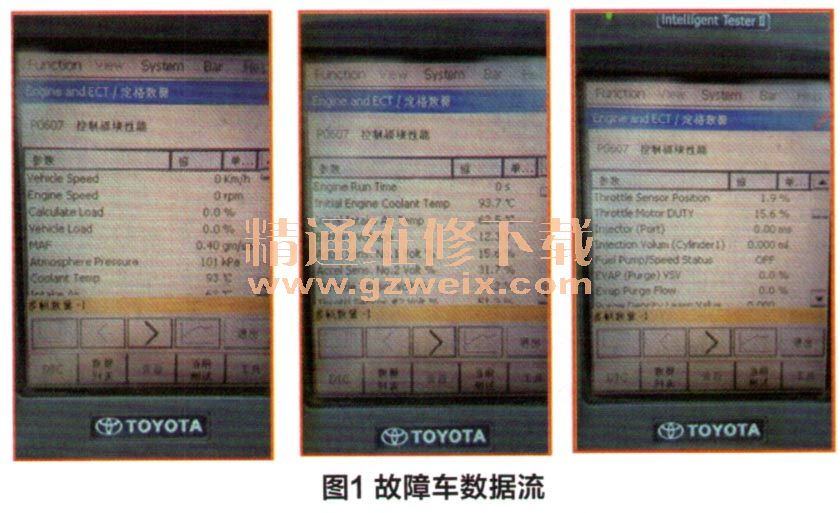

故障诊断:使用诊断仪检查,发现存储有故障码P0607(控制块性能),相关数据流如图1所示。

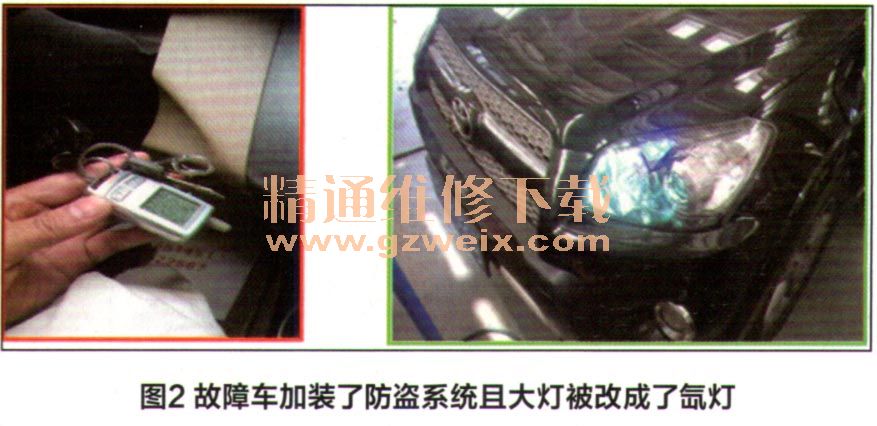

车辆在未启动时发现空气质量和其他数值均有异常,故障码在发动机未着车之前就已出现,说明ECM电脑出现了问题。经查阅维修手册,发现此车刚买一年,且一直在我店正常保养。查寻维修记录,未发现该车有过碰撞事故。初步判断ECM电脑出现故障的可能性极小。另外,此车的故障现象时有时无,说明ECU电脑即使存在故障,也属于间歇性故障。导致间歇性故障一般有两种原因:自身及线路出现故障、信号干扰故障。按照修理手册,检查发动机线路和电脑供电搭铁均未发现异常,但在检查中发现该车加装了车身防盗器,且大灯被改装成了氙灯,如图2所示。
经询问车主得知:加装车身防盗器已经有一年左右的时间了,而氙灯刚刚改装才两周。改装氙灯的时间与故障出现的时间刚好吻合,所以我们把氙灯的改装作为重点排查对像。
连接诊断仪,反复开关大灯发现数据流存在明显的异常变化,所以故障点为改装氙灯引起。拆除氙灯,恢复原车大灯,清除故障码,故障被彻底排除。
氙灯,又称高强度气体放电灯,英文简称HID。汽车用氙灯产品由氙气灯泡、变压安定器和绝缘导线组成。其工作原理是,接通电源后,通过变压器,在瞬间内将12V的直流电源升至20 000V以上的高压脉冲电压,激活氙气灯泡中的氙气,在电弧中产生6 000~10 000K色温度的强劲光芒,颜色呈晶钻白中略带紫蓝。
氙气灯具有亮度高、光线接近自然光、功耗低等优点,但同时也会因为改装氙气灯而带来干扰的问题,导致电子设备工作异常等现象。比如某些型号的汽车打开改装的氙气灯后,会造成车辆故障灯异常点亮、音响设备出现杂音甚至不工作、雨刮器无故工作等奇怪现象。氙灯之所以有如此大的干扰,因为氙灯的安定器将车辆的12V直流电转换成超高的高压电,使灯内的气体电离形成电弧发光。这样就容易对附近的电子设备形成干扰。
