一辆2010年的丰田汉兰达,更换了一个全新的减速传感器后,仪表防侧滑灯常亮,在ABS系统读取到故障码为“C1336减速传感器的零点校准来完成”。维修技师使用道通MS906S对减速传感器进行零点校准后,故障码成功清除,仪表防侧滑灯熄灭,故障排除。
相关资料:2018年丰田汉兰达原厂维修手册(含电路图)
操作步骤

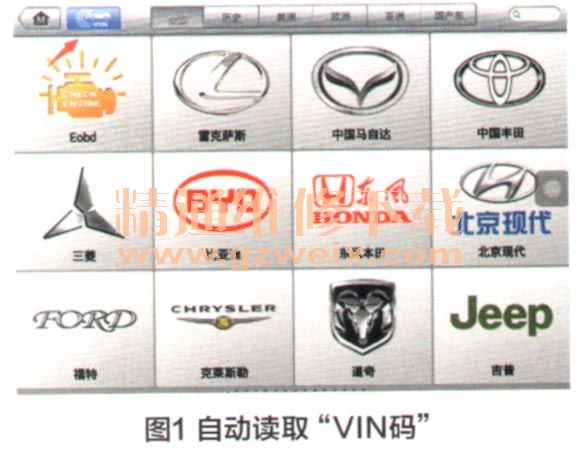

1.使用道通MS906S连接车辆,确保通讯正常后,自动读取“VIN码”进入车型,如图1所示。
2.进入车型后,读出故障码为“C1336减速传感器的零点校准未完成”,如图2所示。

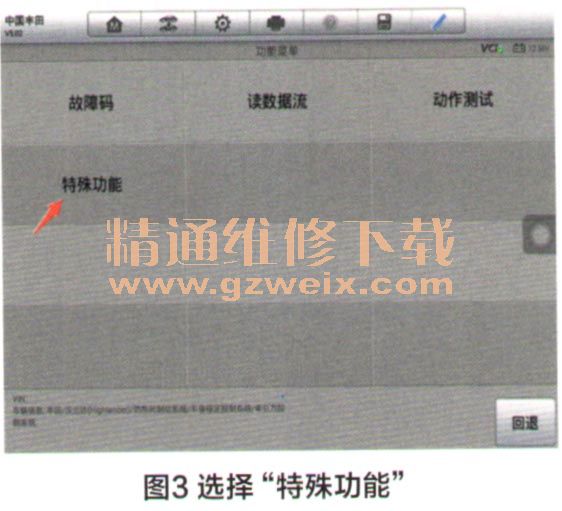

3.进入“防抱死制动系统/车身稳定控制系统/牵引力控制系统”控制单元,然后选择“特殊功能”,如图3所示。
4.选择“测试模式”,如图4所示。
5.仔细阅读界面提示,确保所有条件都满足后点击“下一步”,如图5所示。
6.使车辆保持静止状态至少2秒钟,然后点击“确定”,此时仪表上“ABS/车身稳定控制系统指示灯”会闪烁,表明校准完成。如果修理手册中有关等候时间的说明,请遵照该说明按“下一步”继续,如图6所示。随后进行清除故障码操作,故障码成功清除。
7.故障码清除完成后,ABS&VSC故障灯熄灭,校准完成,点击退出,如图7所示。如果仪表上“ABS/车身稳定控制系统指示灯”不会闪烁,说明减速传感器未校准成功,可以重新检查所有的校准条件是否得到满足,然后再次进行校准功能。
